Gli schemi elettrici sono soggetti ad aggiornamento; è opportuno fare riferimento allo schema elettrico allegato all'apparecchio.
Wiring diagrams may change for updating. It is therefore necessary to refer always to the wiring diagram inside the units.
SCHEMI ELETTRICI • WIRING DIAGRAMS
1
376
5
4
2
1 0
PR 1
AE
AE
COM
IA
F/C
0 V
24 V
f
j
ALARM
Ø 0,5 mm
2
max 10m
Ø 0,5 mm
2
max 30m

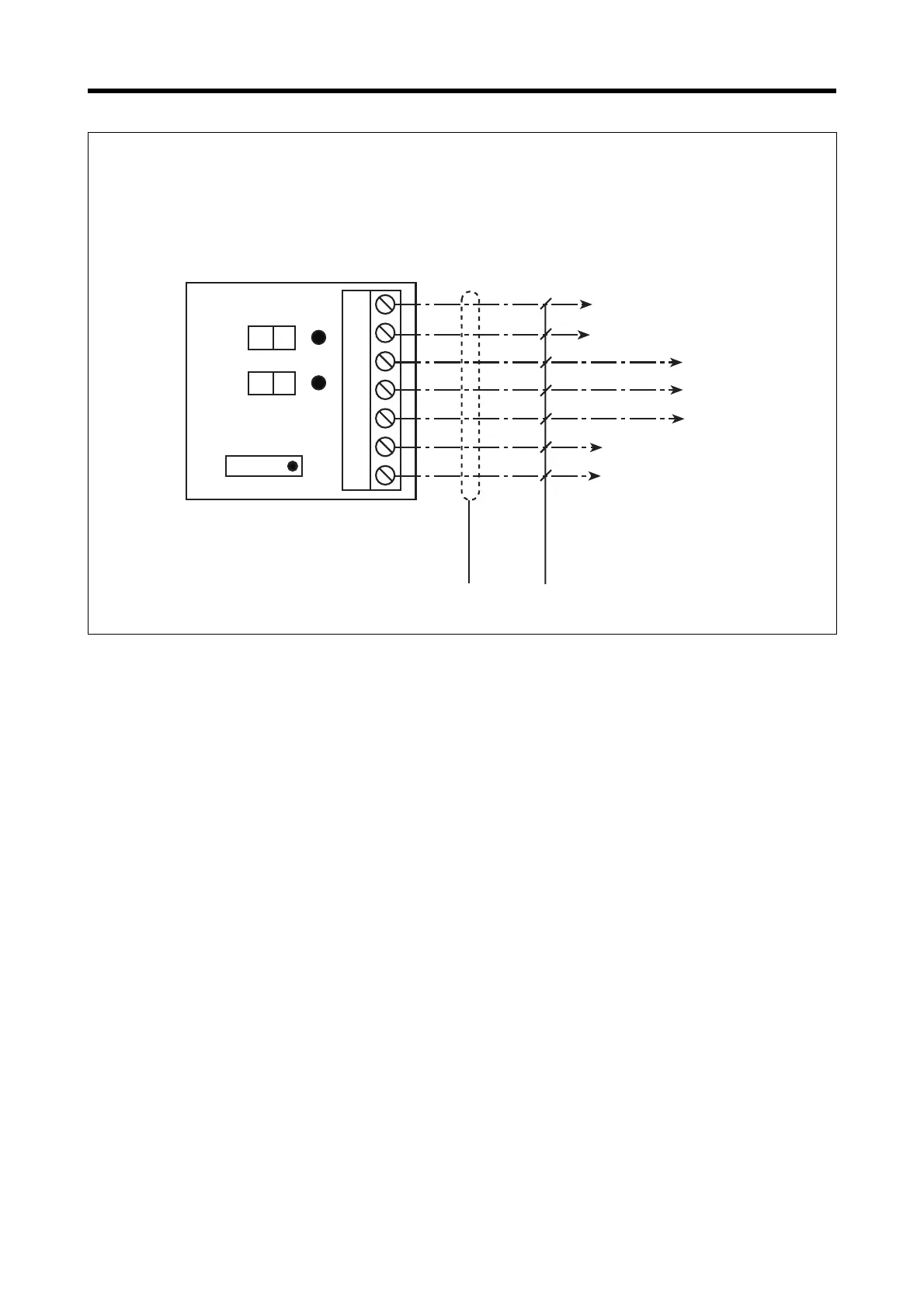

Collegamenti PR1 • PR1 connections
Per il collegamento alla morsettiera dell’unità fare riferimento allo schema a corredo
For the wiring to electric box make reference to the scheme enclosed in the unit
