16
FWR 1406 - 5388000_02
DATI ACCESSORI

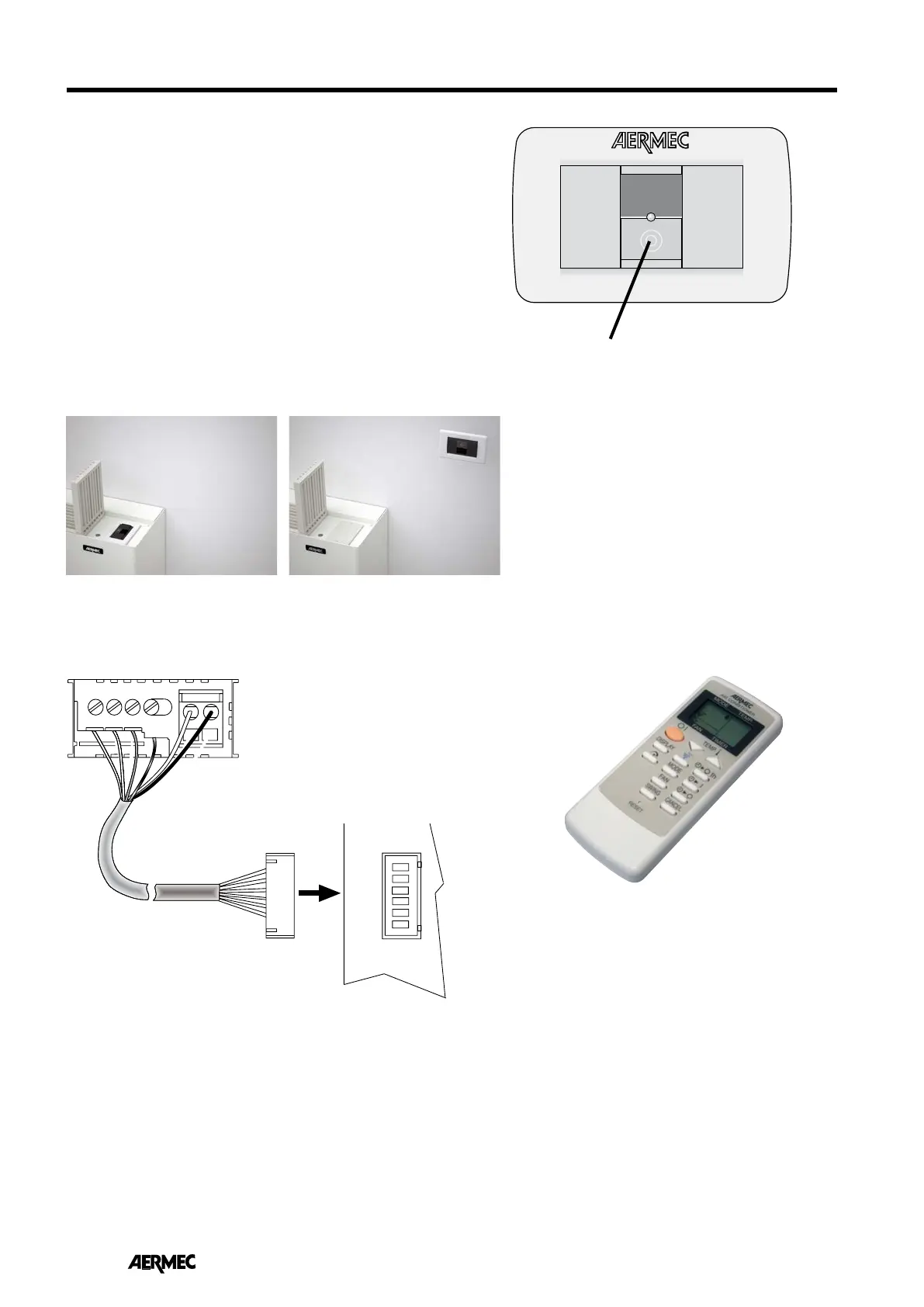

TL3 APPARECCHIATURA DI COMANDO
L'apparecchiatura di comando é costituita da un telecomando e da un rice-
vitore di segnali I.R.
Il ricevitore IR può essere installato:
- a bordo dell'unità, il ricevitore IR è alloggiato sotto la griglia, invisibile
dall'esterno.
- incassato a parete e collegato all'unità con il cavo dedicato (8 metri).
Il ricevitore é corredato di un cavo lungo 8 metri per il collegamento all’uni-
tà interna, di una scatola rettangolare unificata a 3 moduli Tipo 503 (di cui
uno solo occupato dal ricevitore, gli altri sono a disposizione per altri usi) e
da una placchetta di copertura color bianco.
Per l’installazione del secondo TL3 collegare in parallelo, con il cavo lungo 8
metri in dotazione, il secondo ricevitore al primo.
Evitare di installare il ricevitore in posizioni direttamente esposte ai raggi
solari.
2 BLU-BLUE-BLEU-BLAU
6 NERO-BLACK-NOIR-SCHWARZ
5 BIANCO-WHITE-BLANC-WEISS
4 GIALLO-YELLOW-
3 MARRONE-BROWN-MARRON-BRAUN
1 ROSSO-RED-ROUGE-ROT
6
1
2
3
4
5
1 = Rosso
2 = Blu
3 = Marrone
4 = Giallo
5 = Bianco
6 = Nero
COLLEGAMENTI ELETTRICI TL3
PULSANTE “AUX” (COMANDO AUSILIARIO)
Si usa quando il telecomando è fuori servizio.
Permette l’accensione nel solo funzionamento AUTO e lo
spegnimento del condizionatore.
In funzionamento AUTO il microprocessore, all’accensio-
ne, in base alla temperatura ambiente, decide il tipo di
funzionamento, stabilisce la temperatura ambiente da
mantenere e imposta la velocità del ventilatore.
FW_R
Ricevitore TL3 montato a bordo Ricevitore TL3 montato a parete
