44
FWR 1406 - 5388000_02

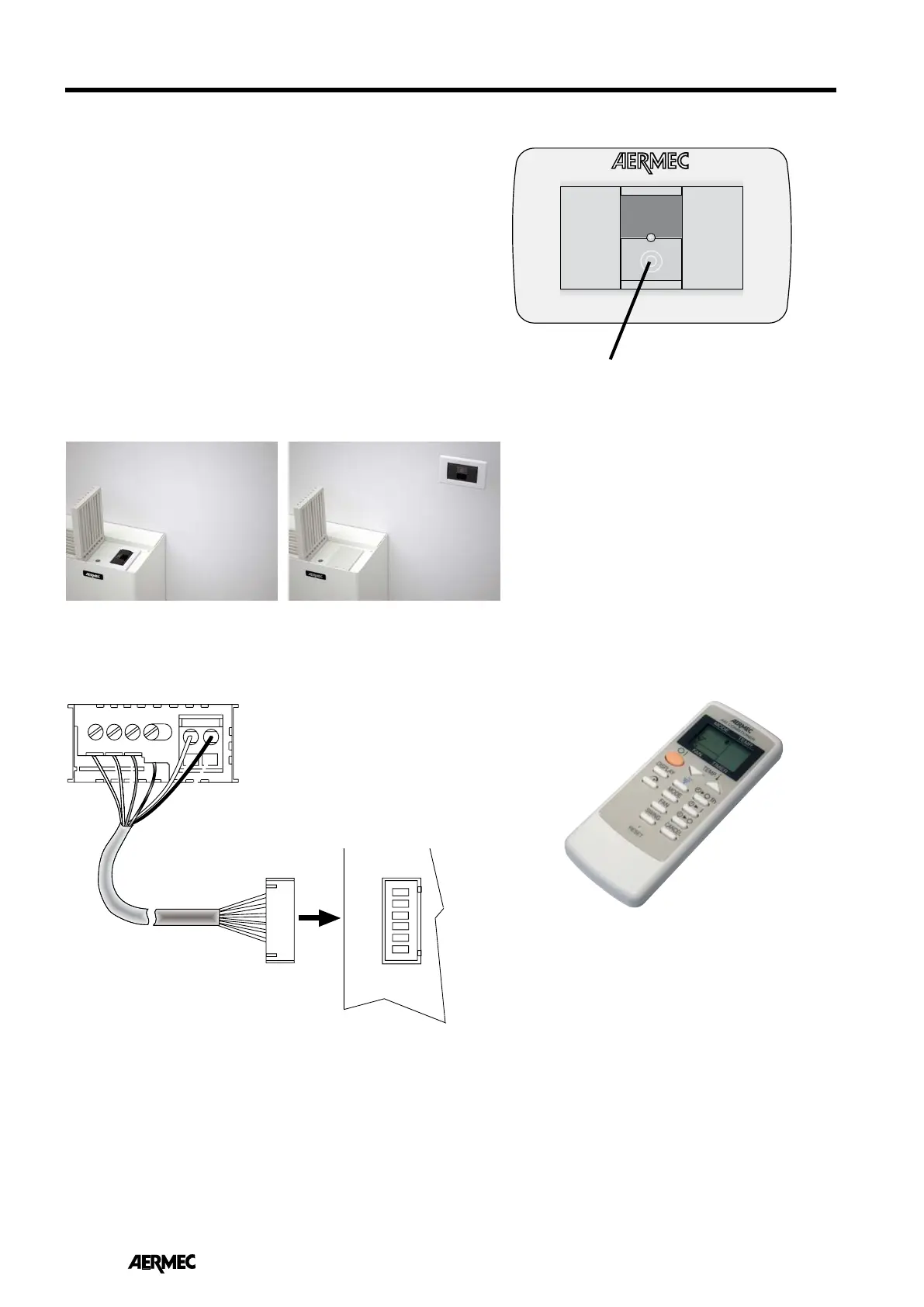

DONNÉES ACCESSOIRES
TL3 BOÎTIER DE COMMANDE
Le boîtier de commande est constitué d'une télécommande et d'un récep-
teur de signaux infrarouges.
Le récepteur IR peut être installé:
- À bord de l'appareil, le récepteur IR est placé sous la grille, invisible de
l'extérieur.
- Montage mural et reliée à l'unité avec le câble dédié (8 mètres).
Le récepteur est livré avec un câble de 8 mètres de longueur pour réali-
ser la connexion avec l'unité interne, d'un boîtier rectangulaire unifié à 3
modules Type 503 (dont un seul est occupé par la récepteur, les autres sont
disponibles pour d'autres usages) et d'une plaquette de couverture de cou-
leur blanche.
Pour installer le deuxième TL3, connecter en parallèle, à l'aide du câble de
8 mètres de longueur fourni, le deuxième récepteur avec le premier.
Évitez d'installer le récepteur dans des endroits directement exposés aux
rayons du soleil.
2 BLU-BLUE-BLEU-BLAU
6 NERO-BLACK-NOIR-SCHWARZ
5 BIANCO-WHITE-BLANC-WEISS
4 GIALLO-YELLOW-
3 MARRONE-BROWN-MARRON-BRAUN
1 ROSSO-RED-ROUGE-ROT


6
1
2
3
4
5
1 = Rouge
2 = Bleu
3 = Marron
4 = Jaune
5 = Blanc
6 = Noir
RACCORDEMENTS ÉLECTRIQUES TL3
BOUTON "AUX" (COMMANDE AUXILIAIRE)
Il est utilisé lorsque la télécommande est hors service.
Il permet d'allumer le climatiseur seulement en mode
AUTO et de l'éteindre.
En mode AUTO, c'est le microprocesseur qui, sur la base
de la température environnante, décide à l'allumage le
type de fonctionnement, établit la température environ-
nante à conserver et programme la vitesse du ventilateur.
FW_R
Récepteur TL3 monté à bord Récepteur TL3 monté sur le mur
