52
FWR 1406 - 5388000_02
BESCHREIBUNG DER BAUTEILE
BEDIENELEMENTE
Die Klimageräte der Baureihe FW-R müs-
sen unbedingt mit dem Zubehör TL3
kombiniert werden.
Der Zubehör-Bausatz TL3 besteht aus
einer Fernbedienung, einem Empfänger
mit Hilfssteuerung für die für den
Wandeinbau (in einem Gehäuse mit
Modul 503) und dem Verbindungskabel
zwischen Empfänger und elektronischer
Steuerplatine.
ELEKTRONISCHE STEUERPLATINE
Die elektronische Steuerplatine befin-
det sich im Elektroschaltkasten
und erfüllt alle Einstellungs- und
Steuerungsfunktionen.
Ihre Hauptfunktionen sind:
– 3 Minuten Einschaltverzögerung des
Verdichters bei der Erstinbetriebnahme
und nach jedem Stopp;
– Steuerung der Raumtemperatur;
– automatische Aktivierung und Steuerung
des elektrischen Heizregisters oder des
WW-Wärmetauschers, falls installiert.
LÜFTUNGSEINHEIT
Sie besteht aus statisch und dynamisch
ausgeglichenen Radialventilatoren mit
doppelter Ansaugung und vorwärts
gekrümmten Schaufeln. Der Antrieb
erfolgt über einen direkt angekoppelten
Einphasenstrommotor.
FILTERBEREICH
Ermöglicht die Filterung und Reinigung der
Zuluft. Er ist aus regenerierbarem Material
hergestellt, lässt sich bequem entnehmen
und durch Abspülen reinigen.
WÄRMETAUSCHER
Aus einem Kupferrohr und Lamellen aus
Aluminium, die mittels mechanischer
Rohrspreizung arretiert werden.
TRAGENDE TEILE
Aus verzinktem Blech. Jedes Gerät ist mit
einer Kondensatauffangschale ausgestat-
tet.
VERKLEIDUNG
Aus mit Polyurethan-
Heißpulverbeschichtung behandeltem
Blech nach Passivierungsbehandlung für
hohen Rost- und Korrosionsschutz.
VERDICHTER
Hermetischer Umlaufverdichter mit
hohem Wirkungsgrad, angetrieben
durch zweipoligen Elektromotor mit inte-
griertem Wärmeschutz.
DRUCKWÄCHTERVENTIL
Regelt den Wasserdurchfluss
zum Wärmetauscher, um einen
gleichbleibenden Verflüssigungsdruck zu
gewährleisten.
VERFLÜSSIGER MIT WASSERKÜHLUNG
Mit Plattentauscher in Edelstahl AISI 316.
HOCHDRUCKWÄCHTER
TÜV-geprüft, vom Typ miniguard mit
fester Einstellung und manueller
Entriegelung. Er stoppt den
Verdichterbetrieb, wenn die
Kühlflüssigkeit den maximalen
Betriebsdruck übersteigt.
ZUBEHÖR
TL 3 FERNBEDIENUNGSSET MIT
EMPFÄNGER (Zubehör erforderlich)
Infrarot-Fernbedienung mit LCD-Display
zur Steuerung aller Funktionen.
Der Kit besteht aus einem Fernsteuersignal
an den IR-Empfänger, der
Anschlussleitung 8 Meter lang, mit einem
ausgesparten rechteckigen Kastenmodul
503 zusammengesetzt (nur einer von
dem Empfänger belegt ist, sind auch die
anderen zwei Module für weitere ver-
wendet) und eine Farb weißen Platte.
Dieses Zubehör ist für den Betrieb zwin-
gend vorgeschrieben, da die Geräte ohne
Bedienung geliefert werden.
Der IR-Empfänger können installiert wer-
den:
- An Bord der Flugzeuge, wird der
IR-Empfänger in das Gitter gelegt, von
außen unsichtbar.
- Wand montiert und an die Einheit mit
dem entsprechenden Kabel (8 Meter)
verbunden.
BVR 1 WASSERHEIZREGISTER
Das mit Warmwasser betriebene
Heizregister kann in der Einheit
über der Verdampferschlange instal-
liert werden. Im Heizregister befin-
det sich ein Mindesttemperaturfühler,
der den Lüfterbetrieb bei einer
Wassertemperatur unter 35°C verhin-
dert.
BR 26 ELEKTRISCHES HEIZREGISTER
Besteht aus einem gepanzerten elektri-
schen Widerstand mit 1200 Watt. Zur
Ausstattung gehört ein Isolierschutzblech
für die Verkleidung. Das Register ist mit
Sicherheitsthermostaten mit manueller
und automatischer Entriegelung ausge-
stattet.
Erhältliche Zubehörteile
MOD. FW130R FW160R
TL3
✔ ✔
BVR 1
✔ ✔
BR 26
✔ ✔
ÜBERSICHT ÜBER DIE VERWENDBARKEIT DER ZUBEHÖRTEILE
TL 3
Zubehör erforderlich

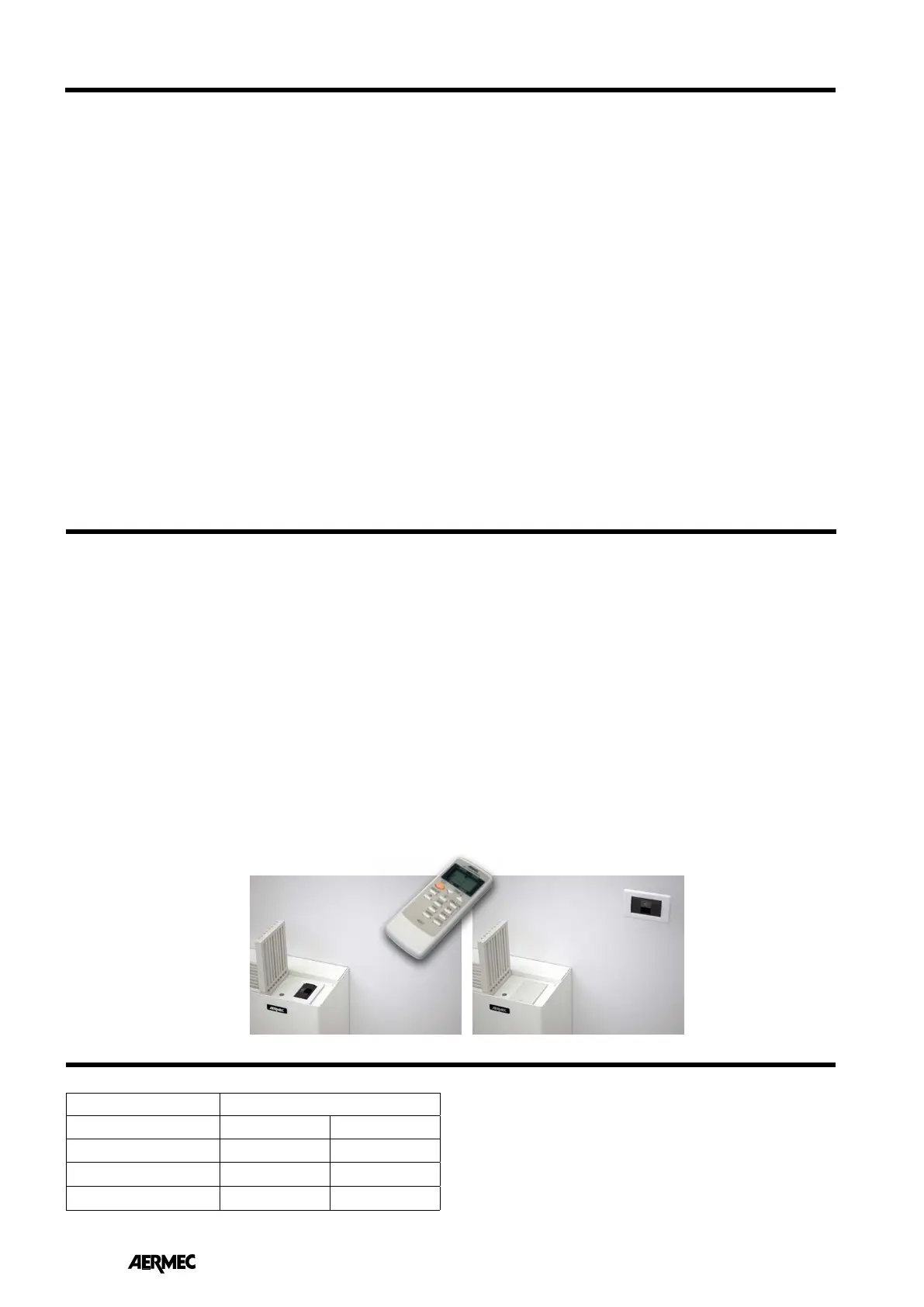

TL3-Empfänger an Bord montiert TL3-Empfänger an der Wand montiert
