58
FWR 1406 - 5388000_02
DATEN FÜR ZUBEHÖRTEILE

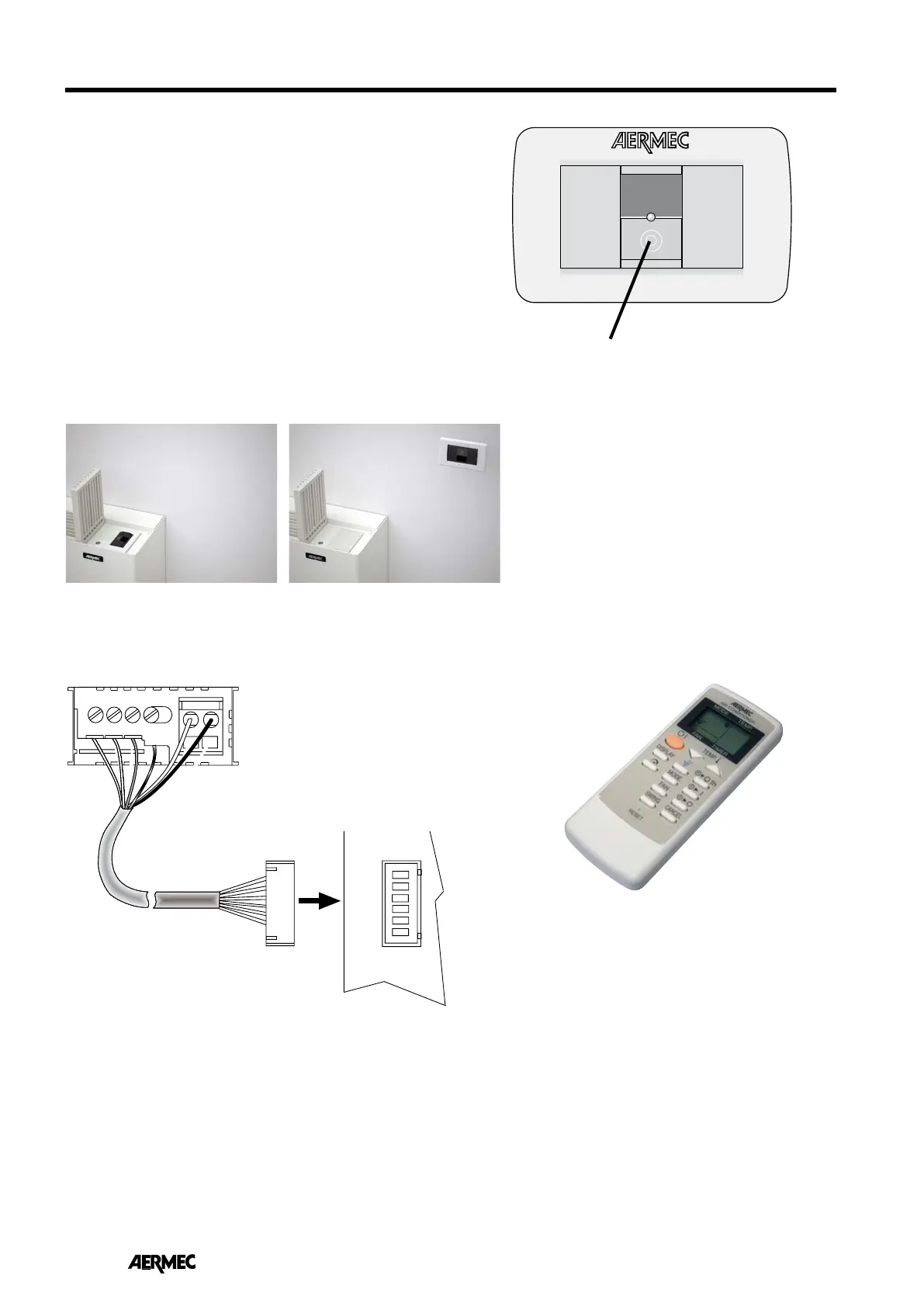

TL3 STEUERGERÄT
Das Steuergerät besteht aus einer Fernbedienung und einem Infrarot-
Signalempfänger.
Der IR-Empfänger können installiert werden:
- An Bord der Flugzeuge, wird der IR-Empfänger in das Gitter gelegt, von
außen unsichtbar.
- Wand montiert und an die Einheit mit dem entsprechenden Kabel (8
Meter) verbunden.
Der Empfänger verfügt über ein 8 m langes Kabel zum Anschluss an die
Inneneinheit, ein rechteckiges genormtes Gehäuse mit 3 Modulen vom Typ
503 (von denen nur eines vom Empfänger belegt wird und die anderen für
andere Zwecke zur Verfügung stehen), sowie eine weiße Abdeckplatte.
Schließen Sie zur Installation des zweiten TL3 parallel mit dem beiliegen-
den, 8 m langen Kabel, den zweiten Empfänger an den ersten an.
Vermeiden Sie die Installation des Empfängers an direkt der
Sonneneinstrahlung ausgesetzten Orten.
2 BLU-BLUE-BLEU-BLAU
6 NERO-BLACK-NOIR-SCHWARZ
5 BIANCO-WHITE-BLANC-WEISS
4 GIALLO-YELLOW-
3 MARRONE-BROWN-MARRON-BRAUN
1 ROSSO-RED-ROUGE-ROT
6
1
2
3
4
5
1 = Rot
2 = Blau
3 = Braun
4 = Gelb
5 = Weiß
6 = Schwarz
ELEKTRISCHE ANSCHLÜSSE TL3
TASTE “AUX” (HILFSSTEUERUNG)
Wird verwendet, wenn die Fernsteuerung außer Betrieb
ist.
Ermöglicht das Einschalten nur in der Betriebsart AUTO
und das Ausschalten des Klimageräts.
Bei der Funktionsweise AUTO legt der Mikroprozessor
beim Einschalten in Abhängigkeit von der
Umgebungstemperatur die Betriebsart fest, bestimmt
die Umgebungstemperatur, die aufrecht erhalten werden
muss und richtet die Ventilatordrehzahl ein.
FW_R
TL3-Empfänger an Bord montiert TL3-Empfänger an der Wand montiert
