AERMEC NRW 47 E - Operating Limits

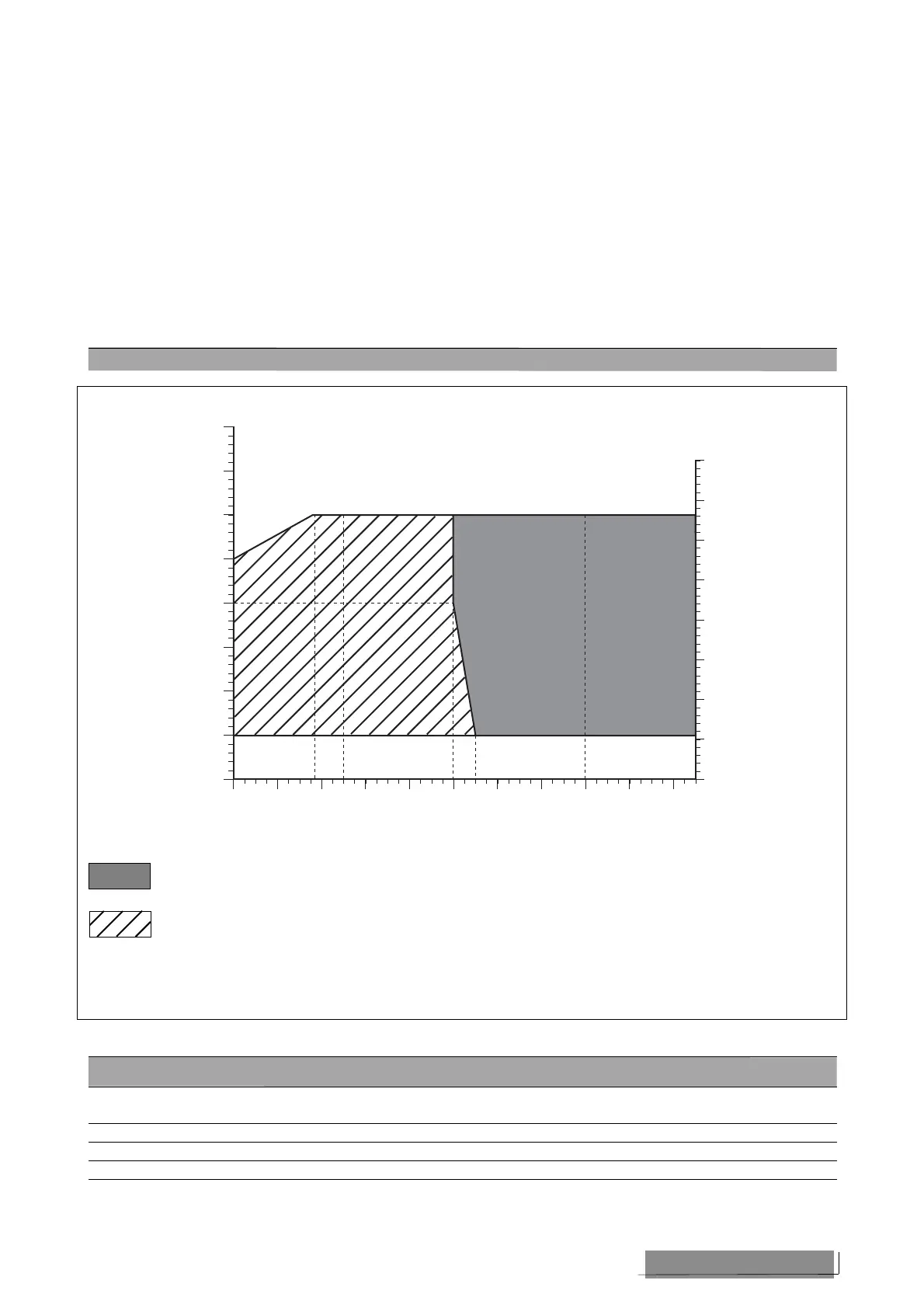

LIMITI DI FUNZIONAMENTO • OPERATING LIMITS
20
25
30
35
40
45
50
55
60
Twe °C
Tw c
-6 -4 -2 0 2 4 6 8 10 12 14
Tc
25
30
35
40
45
50
55
60
65
Qwc (l/h) = [(Pt x 860) / ∆tc]
Qwe (l/h) = {[(Pt - Pa) x 860] / ∆te}
Differenza ingresso (
∆∆
tc) uscita scambiatore (con funzione
di condensatore):
min: 5
max: 15
Differenza ingresso (
∆∆
te) uscita scambiatore (con funzione
di evaporatore):
min: 3
max: 10
Tc temperatura di condensazione (NRW E)
Twc temperatura uscita scambiatore (con funzione di con-
densatore)
Twe temperatura uscita scambiatore (con funzione di eva-
poratore)
Il diagramma dei limiti di funzionamento è relativo ad un ∆t
sull’evaporatore e sul condensatore (per le unità provviste di
condensatore) di 5 °C.
The operating limits diagram refers to an
∆ t of 5 °C on the
evaporator and the condenser (applies to units fitted with
condenser).
Qwc (l/h) = [(Pt x 860) / ∆ tc]
Qwe (l/h) = {[(Pt - Pa) x 860] /
∆ te}
Heat exchanger inlet/outlet difference (
∆∆
tc) (with condenser
function):
min: 5
max: 15
Heat exchanger inlet/outlet difference (
∆∆
te) (with evapora-
tor function):
min: 3
max: 10
Tc condensation temperature (NRW E)
Twc heat exchanger output temperature (with condenser
function)
Twe heat exchanger output temperature (with evaporator
function)
DATI DI PROGETTO • DESIGN DATA R407C
Lato in alta pressione Lato bassa pressione
High pressure side Low pressure side
Pressione massima ammissibile • Max pressure allowable [bar] 28 22
Temperatura mass. ammissibile • Max temp. allowable [°C] 120 52
Temperatura min. ammissibile • Min. temp. allowable [°C] -10 -16
=
Funzionamento standard (R22 - R407)
Standard operation (R22 - R407C)
=
Funzionamento con acqua glicolata
Operation with glycole mix
NRW Cod. 6557920_02 27
