1. CARACTÉRISTIQUES DU RÉGLAGE
Le réglage électronique se compose
d'une carte de contrôle pCO
3
pour
chaque compresseur et d'un terminal
avec afficheur pour chaque machine.
Les cartes de contrôle (dans les machines
multiprocesseur) et le terminal sont reliés
entre eux à travers le réseau pLAN. Dans
les machines multi compresseur, la carte
qui contrôle le compresseur N°1 est la
carte maîtresse, alors que les autres sont
esclaves. Sur chaque carte, aussi bien la
carte maîtresse que les esclaves sont rac-
cordées aux transducteurs, aux charges
et aux alarmes relatives au compresseur
qui contrôle, alors qu’il n’y a que les dis-
positifs généraux de la machine qui sont
raccordés sur la carte maîtresse. La carte
maîtresse contrôle donc les fonctions prin-
cipales de la machine comme le ther-
mostat de travail, le thermostat pour la
récupération totale, la rotation des com-
presseurs et les alarmes générales.
Chaque carte est identifiée par une
adresse pour la communication à l'inté-
rieur du réseau pLAN ce qui détermine
aussi le type de carte (carte maîtresse
adresse 1, carte du terminal adresse 5.)
Tous ces contrôleurs utilisent :
• Microprocesseur à 16 bits, 14Mhz,
512 octets RAM, 256k octets de RAM
statique et flash memory de 1Mo
• PLAN Sériel (485)
• Prédisposition pour le raccordement
à un superviseur en 485 par l'inter-
médiaire de la carte accessoire.
• Horloge avec batterie au lithium
• Boîtier en plastique
• Alimentation 24Vdc/Vca
• 14 entrées numériques
• 18 sorties numériques
• 10 entrées analogiques
• 6 sorties analogiques

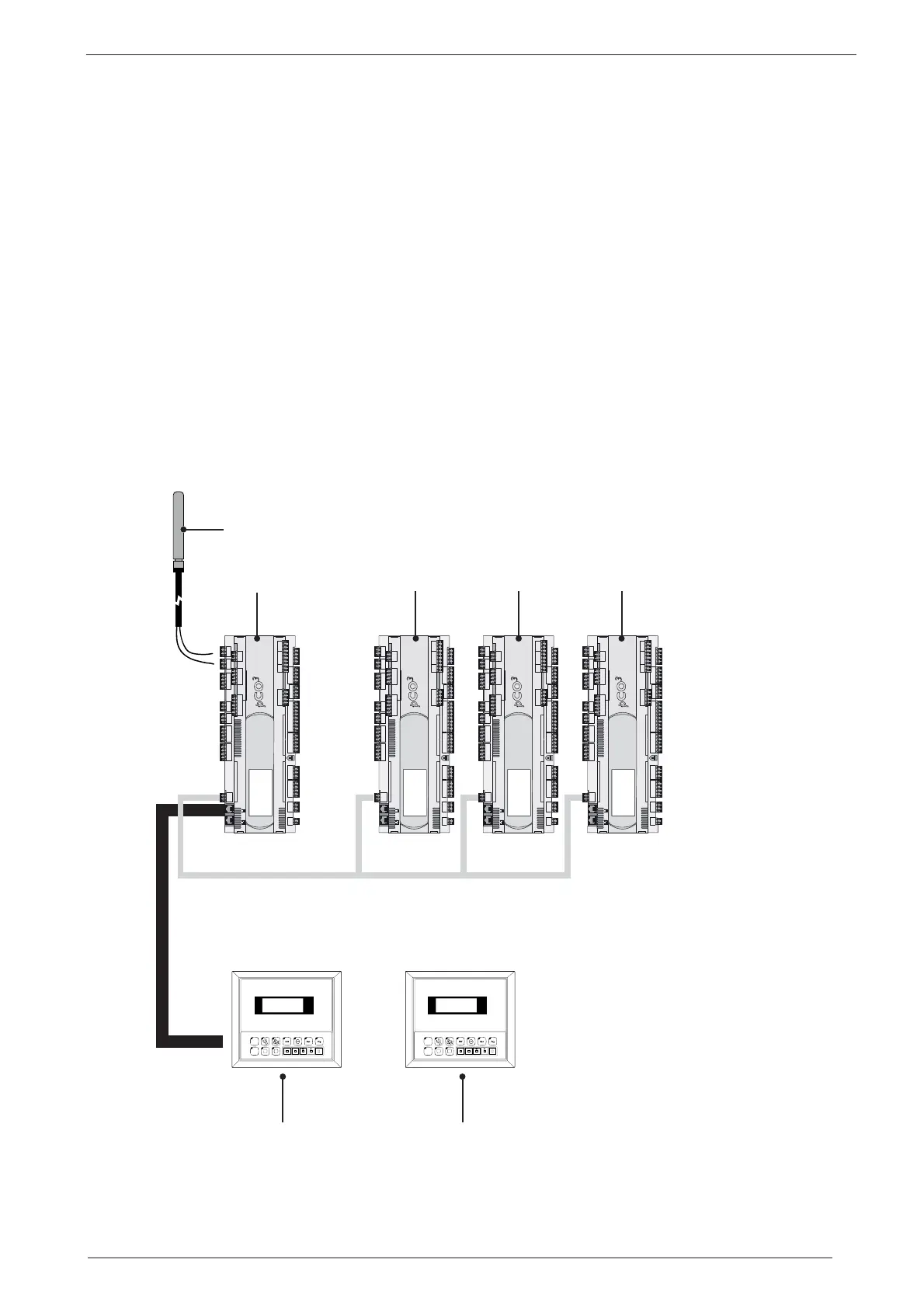

Dans la fig.3, typologie du système de
réglage
SONDE DE THERMORÉGULATION DE TOUT LE SYSTÈME
PRV3
Terminal LCD 4x20 pouvant être placé à
une distance de 400 mètres accessoire
pCO
3
Esclave pCO
3
Esclave
Terminal LCD 4x20 permet la pro-
grammation de tous les pCO
3
Sonde de thermorégulation de tout le système
pCO
3
Carte
maîtresse
pCO
3
Esclave
