ALLPOLIGEN MAGNETOTHERMISCHEN SCHALTER (IM)
EIGENSCHAFTEN DER
ANSCHLUSSKABEL
Benutzen Sie Kabel des Typs H05V-K
oder N07V-K mit der Isolierung
300/500 V eingelassen im Rohr oder im
Kanal.
Minimaler Durchmesser des Kabels der
Linie: 1,5mm.
Alle Kabel müssen solange in Rohr oder
Kanal eingelassen sein, bis sie ins inne-
re der Belüftungseinheit kommen.
Die Kabel am Ausgang des Rohrs oder
des Kanal müssen so positioniert wer-
den, dass sie keinen Belastungen durch
Ziehen oder Drehen ausgesetzt sind
und gegen äußere Faktoren geschützt
sind.
Litzenkabel können nur mit
Kabelschuhen benutzt wer-
den. Versichern Sie sich, dass die
Litzenkabel gut eingesteckt sind.
Die Schaltpläne müssen kontinuierlich
aktualisert werden, es ist deshalb ver-
pflichtend sich an die Schaltpläne auf
der Maschine zu halten.
Um die Einheit gegen Kurzschlüsse
zu schützen, montieren Sie auf
der Versorgungslinie einen allpoli-
gen magnetothermischen Schalter
(siehe Tabelle) mit einem min.
Öffnungsabstand von 3mm.
Die Einheiten benötigen eine Steuertafel
(Zubehör), die angeschlossen werden
muss, wie es in den Schaltplänen und
in der Anleitung, die mit der Schalttafel
mitgeliefert wird, angegeben ist.
Die Steuertafel muss mit der Einheit
kompatibel sein, konsultieren Sie
die technischen Unterlagen der
TS-Einheiten für die Auswahl.
Jede Steuertafel kann eine Einheit kon-
trollieren.
Die Steuertafel kann nicht an eine
Metallwand angebracht werden, außer
sie ist permanent an eine Erdungsleitung
angeschlossen.
ACHTUNG: überprüfen Sie, ob die
Installation korrekt ausgeführt wurde.
Führen Sie die Prüfschritte aus, die
in den Handbüchern der Steuertafeln
angegeben sind.
ELEKTROVERBINDUNGEN

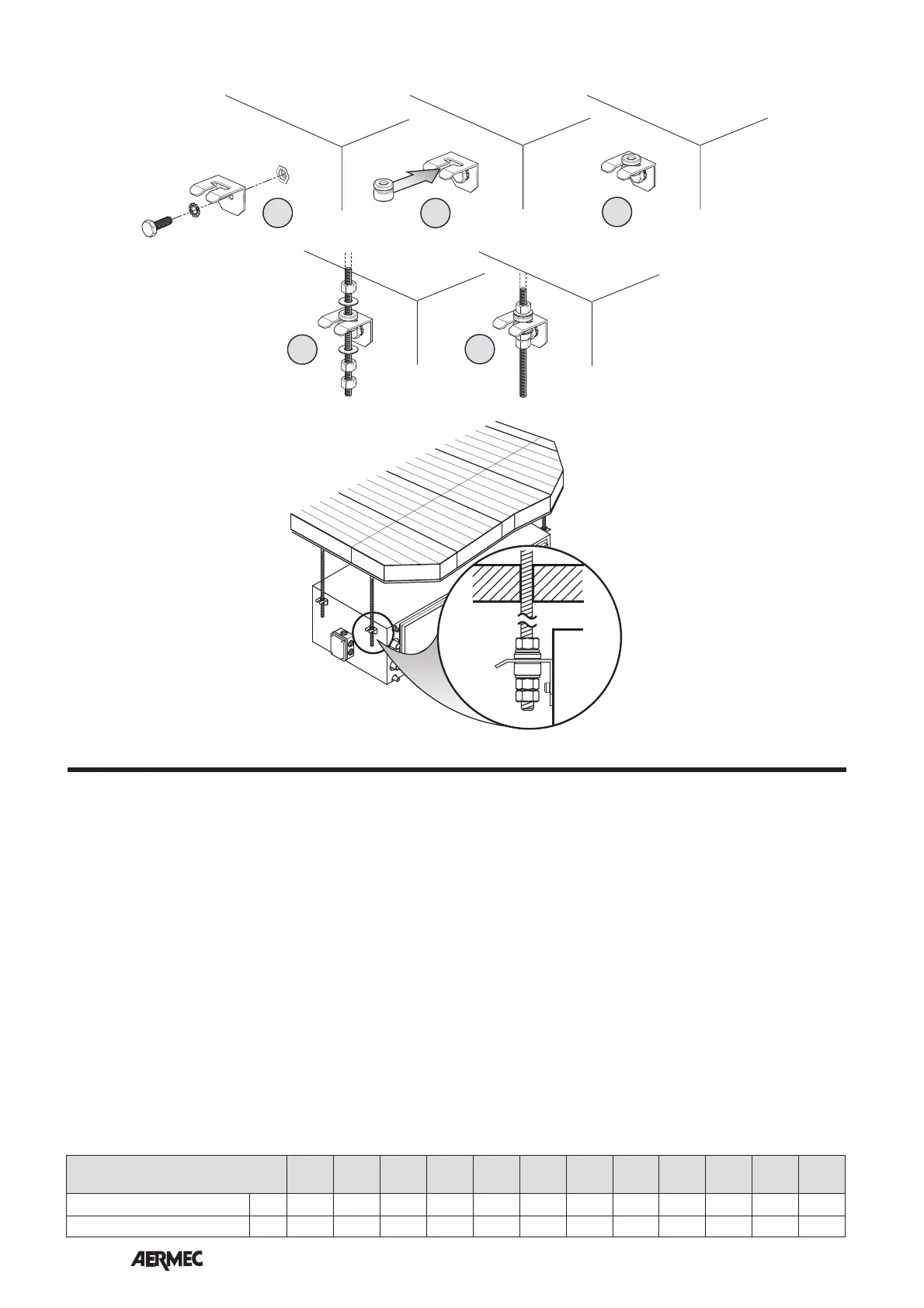

MONTAGE DER BÜGEL
TS 13 16 23 34 36 43 46 53 56 63
635V
74
745V
76
765V
Maximale Stromaufnahme [A] 1 1 1,9 1,9 1,9 2,6 2,6 2,6 2,6 3,9 5,5 5,5
IM (Kurve C) [A] 223334444688
