33
Español
ITSLJ 1002 - 5964000_04

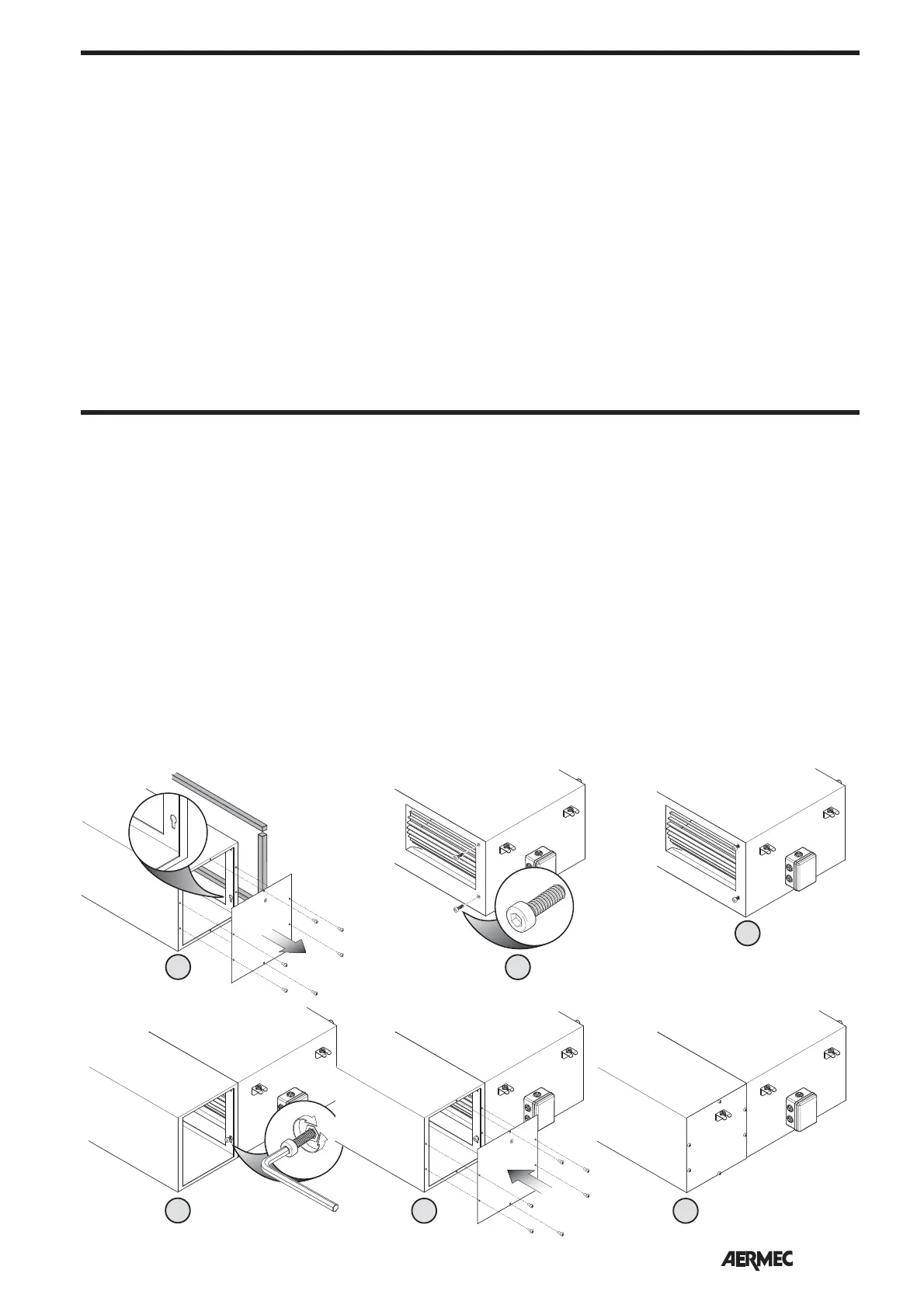

MONTAJE DE ACCESORIOS
ATENCIÓN: antes de efectuar cualquier
intervención proveerse de dispositivos
de protección individual adecuados.
ATENCIÓN: antes de efectuar cualquier
intervención, comprobar que no llega
alimentación eléctrica .
ATENCIÓN: las conexiones eléctri-
cas, la instalación de la unidad y sus
accesorios deben exclusivamente ser
realizadas por técnicos profesionales
autorizados al montaje, transformación,
ampliación y mantenimiento de insta-
laciones de este tipo, capaces de con-
trolar por sí mismos la seguridad y el
buen funcionamiento de estas últimas.
Concretamente, para las conexiones
eléctricas se requieren aptitudes para
realizar:
- Mediciones de la resistencia de aisla-
miento de la instalación eléctrica.
- Prueba de continuidad de los conduc-
tores eléctricos.
A continuación se proporcionan las indi-
caciones necesarias para la correcta ins-
talación de los equipos.
Sin embargo será el instalador quién por
último deberá aplicar estas indicaciones
de la forma más adecuada dadas las
características específicas de la instala-
ción.
No montar la unidad en locales donde
exista gas inflamable o sustancias ácidas
o alcalinas que puedan dañar irreversi-
blemente los intercambiadores de calor
de cobre-aluminio o los componentes
internos de plástico.
La ubicación del equipo debe permitir
que el límite de temperatura ambiente
máximo y mínimo sea respetado 0÷50°C
(<85% H.R.).
Se deberán respetar las medidas y pesos
de instalación indicados en las figuras.
Comprobar que el elemento de albañile-
ría escogido para la instalación del apa-
rato pueda sostener el peso de la unidad
y sus accesorios.
Respetar las distancias técnicas mínimas
para el paso del aire a través de las bate-
rías y para las operaciones de manteni-
miento ordinario y extraordinario.
El acceso a la unidad base debe estar
protegido con medios que lo impidan,
como rejillas de protección, conformes
con UNI EN 294.
INSTALACIÓN
INSTALACIÓN DE LA UNIDAD
- Realizar previamente las instalaciones
hidráulicas, eléctricas y de desagüe de
condensación.
- Montar los accesorios de la unidad pre-
vistos.
- Fijar la unidad al techo mediante cua-
tro barras roscadas M8, que deberán
estar fi jadas a los soportes del aparato
con amortiguadores antivibración. Debe
existir una pendiente de 3mm hacia el
desagüe de condensación. Fijar la unidad
apretando los tornillos.
- Empalmar el desagüe de condensación
(D. 22mm), que deberá ser de dimen-
siones adecuadas y con una inclinación
adecuada en todo su recorrido (min.1%).
Si el desagüe es hacia la red de alcan-
tarillado, se recomienda realizar un sifón
para que no lleguen malos olores al am-
biente.
- Conectar la unidad a la instalación hi-
dráulico.
Las conexiones hidráulicas son de tipo
con rosca Gas.
La posición y el diámetro de las conexio-
nes hidráulicas están explicadas junto
con las dimensiones. Se recomienda
aislar adecuadamente los conductos de
agua para evitar goteos durante el funcio-
namiento en modo enfriamiento.
- Purgar el presente en la instalación me-
diante la válvula situada por encima de
las conexiones hidráulicas de la unidad.
- Efectuar las conexiones eléctricas si-
guiendo los esquemas eléctricos y las
instrucciones del correspondiente capítu-
lo de este manual.
- Realizar las pertinentes conexiones de
la unidad a las canalizaciones de aire.
- Está terminantemente prohibido po-
ner en marcha la unidad antes de haber
completado la instalación (tomas de as-
piración y bocas de salida empalmadas
y protegidas contra intrusión con malla
antiaccidentes según norma UNI 9219 y
siguientes.
