Interruptor omnipolar magnetotérmico (IM)
CARACTERÍSTICAS DE LOS CABLES DE
CONEXIÓN
Usar cables tipo H05V-K o bien N07V-K
con aislamiento 300/500 V cubiertos
por tubo o canaleta.
Grosor mínimo del cable de línea:
1,5mm.
Los cables deben estar cubiertos por
tubo o canaleta en todo su recorrido
fuera de tratamiento del aire.
En el punto de salida del tubo o cana-
leta, los cables no deben estar suje-
tos a esfuerzos de tracción o torsión y
siempre deben estar protegidos frente a
agentes externos.
Los cables trenzados sólo pueden uti-
lizarse sujetando firmemente cada haz
de cables a terminales adecuados.
Los esquemas eléctricos están sujetos a
actualización constante, es por lo tanto
obligatorio tomar como referencia los
que se han implantado en el aparato en
concreto.
Para proteger la unidad frente a cor-
tocircuitos, montar en la línea de ali-
mentación un interruptor omnipolar
magnetotérmico (ver tabla) con una
distancia mínima de apertura de con-
tactos igual a 3mm.
Las unidades precisan un panel de man-
dos (accesorio) que debe conectarse
siguiendo los esquemas eléctricos y las
instrucciones del panel de mandos.
El panel de mandos debe ser compati-
ble con la unidad, consultar la docu-
mentación técnica de las unidades TS
para escoger el más adecuado.
Cada panel de mandos puede controlar
una sola unidad.
El panel de mandos no puede ser ins-
talado en una pared metálica, a menos
que permanentemente esté conectada
a una toma de tierra.
ATENCIÓN: comprobar que la instala-
ción haya sido efectuada correctamen-
te. Seguir los procedimientos de prueba
indicados en los manuales de los pane-
les de mandos.
CONEXIONES ELÉCTRICAS

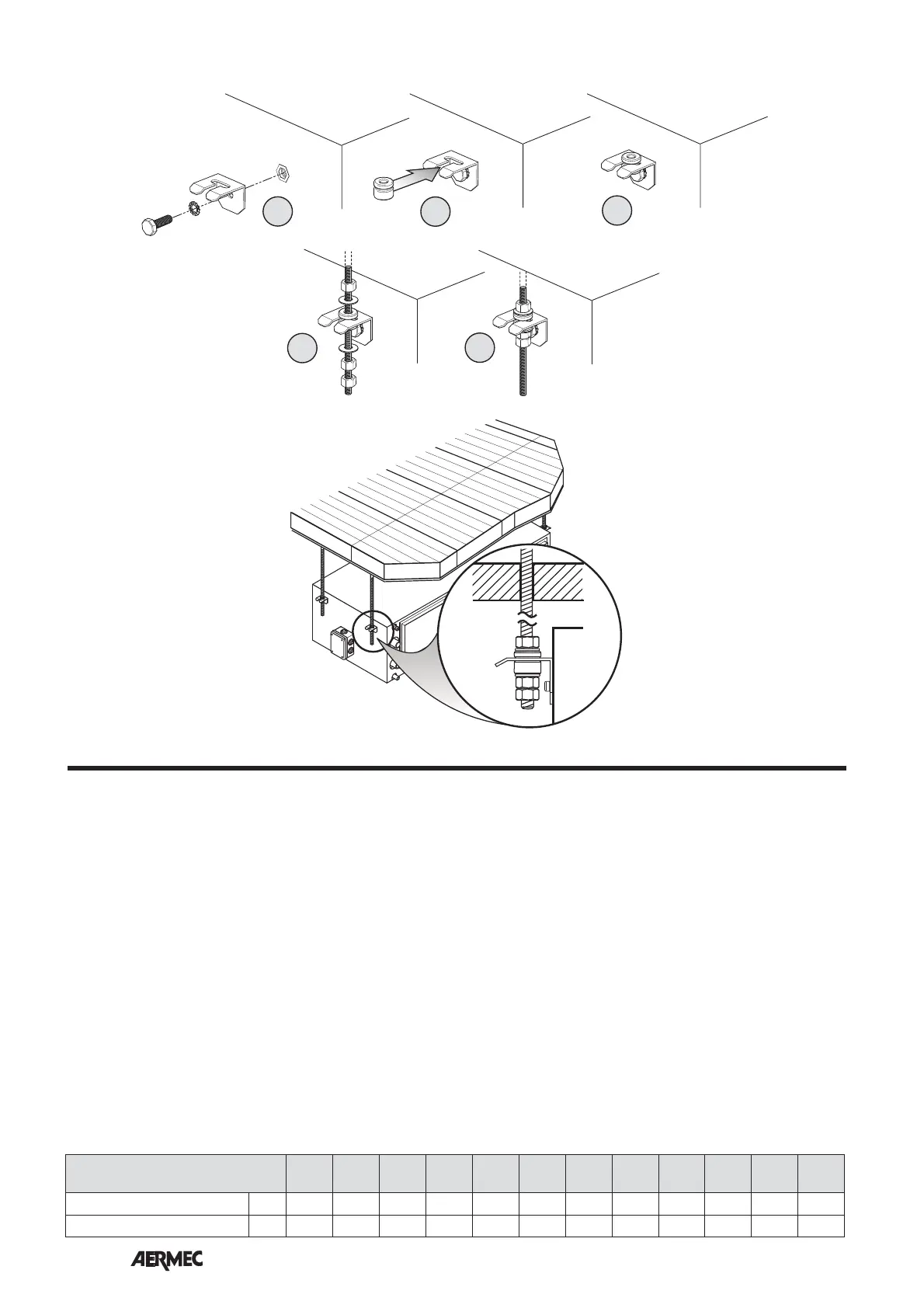

MONTAJE SOPORTES
TS 13 16 23 34 36 43 46 53 56 63
635V
74
745V
76
765V
Corriente máx. absorbida [A] 1 1 1,9 1,9 1,9 2,6 2,6 2,6 2,6 3,9 5,5 5,5
IM (curva C) [A] 223334444688
