AERMEC WMT21 - Page 13

13

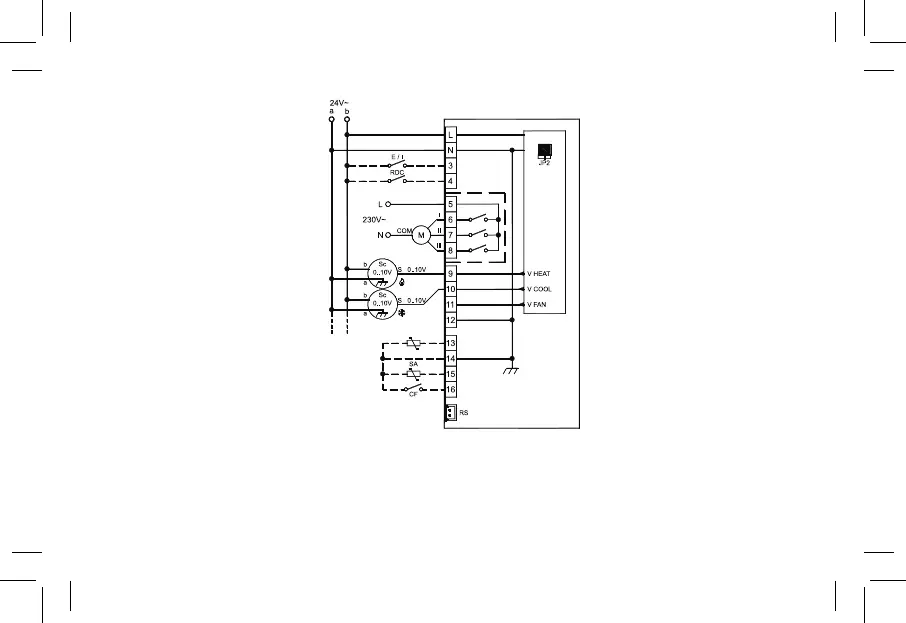

Fig. 10: Schema di collegamento per pilotaggio di due attuatori 0..10V a 24V~ per impianto a 4 tubi e pilotaggio di un motore a tre velocità a 230V.
Wiring diagram for two 0..10V 24V~ actuators in a 4 pipes system and a three speeds motor.
Schéma de connexion pour pilotage de deux actionneurs 0..10V à 24V~ pour système à 4 tubes et pilotage d’un moteur à 3 vitesses à 230V.
Esquema de conexión pour pilotage de deux actuateurs 0..10V à 24V~ pour installation à 4 tubes et pilotage d’un moteur à trois vitesses à 230V.
Abb. 10: Anschlussschema für 2 0..10V (24V~) Antriebe für 4 Vier-Leitersystem und dreistugem Ventilator.
P01: 1
P05: 2
P06: 0 (1)
P07: 0 (1)
SW
