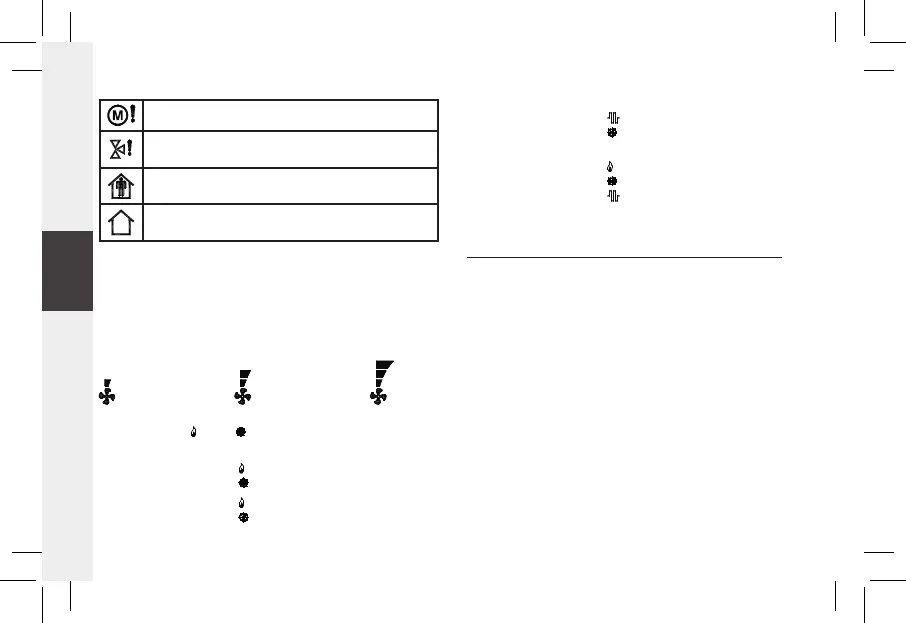

Im Display werden Symbole für folgende Komponenten angezeigt:
Ventilator, Ventile oder andere elektrische Verbraucher.
Im Falle der Ventilatoren gilt folgendes: sind alle Flügelradsymbole
ausgeblendet, so ist der Ventilator auch ausgeschaltet; sind sie
eingeschaltet ist der Ventilator eingeschaltet:
Stufe 3 Stufe 1 Stufe 2
System mit Heiz-
widerstand: : Heizen, Widerstand aktiviert
: Kühlung, Ventil offen
System mit
Integrationswiderstand: : Heizung, Ventil offen
: Kühlung, Ventil offen
: Heizen, Widerstand aktiviert
Die blinkenden Symbole melden dass der entsprechende Ausgang aktiviert
sein sollte, aber vorübergehend durch eine andere Funktion gesperrt ist.
Die Ausgänge können z.B. in den folgenden Situationen gesperrt sein:
- Die Tiefsttemperaturfunktion des Thermostats sperrt den Ventilator.
- Fensterkontakt.
Für die Symbole “ “ and “ “ gelten unterschiedliche Stati je nach
benutztem System, wie nach folgend erläutert:
Zwei-Leitersystem: : Heizen, Ventil offen
: Kühlen, Ventil offen
Vier-Leitersystem: : Heizventil offen
: Kühlventil offen
Alarmmeldung: Antrieb!
Antrieb wird erneut synchronisiert, 3-Punkt-Regelung
Raum wird genutzt: Regelung aktiviert, ECO-Betrieb ausgeschaltet
Raum ungenutzt: Regelung de-aktiviert, ECO-Betrieb eingeschaltet
