Instalación 25
Paso 4. Instale un tubo en “T” de cebar, un tapón de cebar y
la tubería de aspiración a la bomba. Conecte la tubería
del pozo a la abertura de aspiración de la bomba, uti-
lizando la menor cantidad de conexiones posible -
especialmente codos - ya que las conexiones aumen-
tan la fricción en la tubería (sin embargo, incluya una
válvula de pie - consulte la Figura 2). La tubería de
aspiración debe ser por lo menos del mismo tamaño
que la abertura de aspiración en la bomba. Utilice
cinta de teflón o un compuesto para tuberías a base de
teflón en las juntas de tuberías roscadas. Apoye la
tubería para que no haya inclinaciones verticales o
hundimientos en ella a fin de que no ejerza presión
sobre el cuerpo de la bomba y no se incline ligera-
mente hacia arriba desde el pozo hacia la bomba (los
puntos altos pueden ocasionar que se formen bolsas
de aire que pueden bloquear la bomba). Utilice cinta
de teflón o un compuesto para tuberías a base de
teflón para sellar las juntas de la tubería de aspiración.
Las juntas deben ser herméticas y estancas.
Si la
tubería de aspiración aspira aire, la bomba no podrá
sacar agua del pozo.
Usted acaba de terminar de instalar la tubería de aspiración
para su nueva bomba de chorro para pozos poco profundos.
Proceda con las instrucciones en la página 26 para las conex-
iones de la tubería de descarga y del tanque.
INSTALACION PARA AGUA SUPERFICIAL
(Figura 3)
Paso 1. La bomba se debe instalar tan cerca del agua como
sea posible, con la menor cantidad posible de conex-
iones (especialmente codos) en la tubería de
aspiración. La tubería de aspiración debe ser por lo
menos del mismo tamaño que la abertura de
aspiración en la bomba.
Paso 2. Ensamble una válvula de pie y la tubería de aspiración
(consulte la Figura 3). Asegúrese de que la válvula de
pie funcione libremente. Utilice cinta de teflón o un
compuesto para juntas de tuberías a base de teflón en
las juntas de tuberías roscadas. Proteja la conexión de
la válvula de pie contra peces, basura, etc. con la
instalación de una criba a su alrededor (consulte la
Figura 3).
Paso 3. Baje la tubería hacia el agua hasta que la cesta de
aspiración se encuentre a cinco pies sobre el fondo.
También debe estar a por lo menos 10 pies por debajo
del nivel de agua a fin de impedir que la bomba aspire
aire.
Paso 4. Instale un tubo en “T” para cebar, tapón para cebar y
la tubería de aspiración a la bomba (consulte la Figura
3). Apoye la tubería para que no haya inclinaciones
verticales o hundimientos en ella a fin de que no
ejerza presión sobre el cuerpo de la bomba y no se
incline ligeramente hacia arriba desde el pozo hacia la
bomba (los puntos altos pueden ocasionar que se for-
men bolsas de aire que pueden bloquear la bomba).
Utilice cinta de teflón o un compuesto para tuberías a
base de teflón para sellar las juntas de la tubería de
aspiración. Las juntas deben ser herméticas y estancas.
Si la tubería de aspiración aspira aire, la bomba no
podrá sacar agua del pozo.
Usted acaba de terminar la instalación de la plomería para su
nueva bomba de chorro para pozos poco profundos. Proceda
con las instrucciones en la página 26 para las conexiones de la
tubería de descarga y del tanque.
Not
to
Scale
1863 0795 FH
Suction Pipe
From Well
10'
Min.
5–10'
Foot
Valve
Screen
To Household
Water System
Pump Priming
Tee and Plug

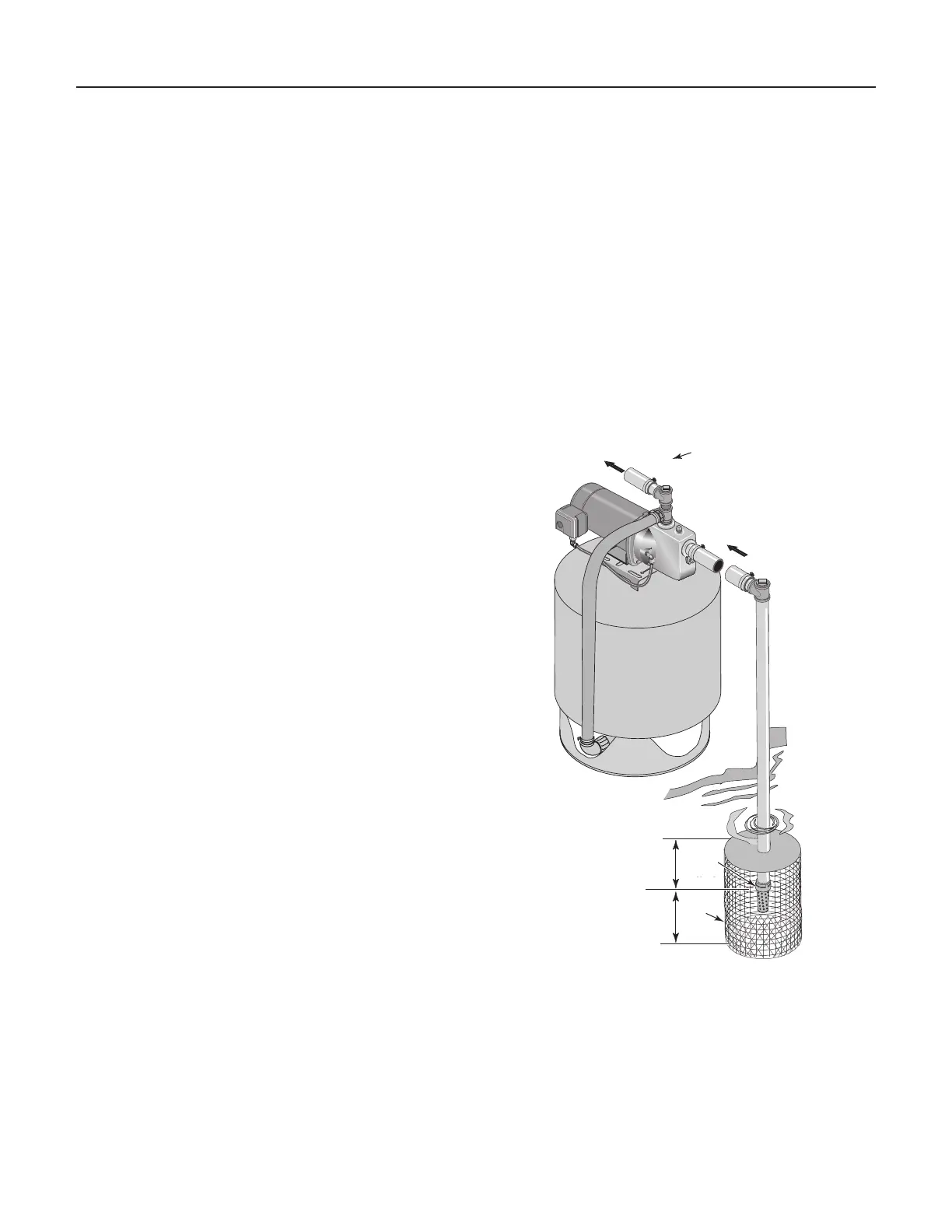

Figura 3: Instalación para agua superficial
No está
a Escala
Mín.
10 pies
5 y 10’
Válvula
de pie
Criba
Tubería de
aspiración
desde el pozo
Te y tapón de
cebadura de la
bomba
Al sistema
de agua
doméstico
