Supporter le tuyau
d’aspiration selon le besoin
Supporter le tuyau
d’aspiration selon le besoin
Aussi court
que possible
Cette longueur doit
être d’au moins 4 fois
le diamètre « D» du tuyau
Le diamètre
« D » de ce
tuyau doit être
au moins aussi
grand que le
diamètre du
raccord d’aspiration
Important :
Tous les raccordements
doivent être étanches à l’air.
Socle solide
et de niveau
Bouchon d’amorçage
Refoulement
vers le service
Coude juste à
l’avant de l’aspiration
de la pompe.
Hauteur de
refoulement
élevée
Diamètre « D »
du tuyau insuffisant
La longueur du tuyau immerg
doit tre d au moins 4 fois le
diam tre ˙ D ¨ du tuyau, sinon
il y aura formation de tourbillons
Grande
longueur d’aspiration
Robinet-
vanne
Tuyau
non supporté
Un mauvais alignement du tuyau causera des
prises d’air.
Tout point haut sur toute la longueur
de la conduite de refoulement provoquera la
formation de
poches d’air.
Adaptateur déporté pour la bride d’aspiration.
Permet de garder le niveau d’aspiration de l’eau plus
haut que l’œil de l’impulseur, ce qui facilite l’amorçage.
L’utilisation
excessive de
raccords présente
un potentiel
de prises d’air.
Tuyau droit
et aussi court que possible.
Toutefois, la longueur de
ce tuyau doit être d’au moins
6 fois le diamètre (« D ») du
tuyau. Ce tuyau doit être
incliné à l’opposé de la pompe.
1239 0894FR
Sur certains modèles, le refoulement
est logé en haut; dans ce cas, un té
d’amorçage
devra être
installé.
Sur le côté refoulement, éviter :
Des robinets-vannes à fermeture instantanée.
Des tuyaux dont le diamètre intérieur est petit.
De nombreux raccords.
Un mauvais alignement.
Toute courbe brusque dans la tuyauterie.
Raccord
union

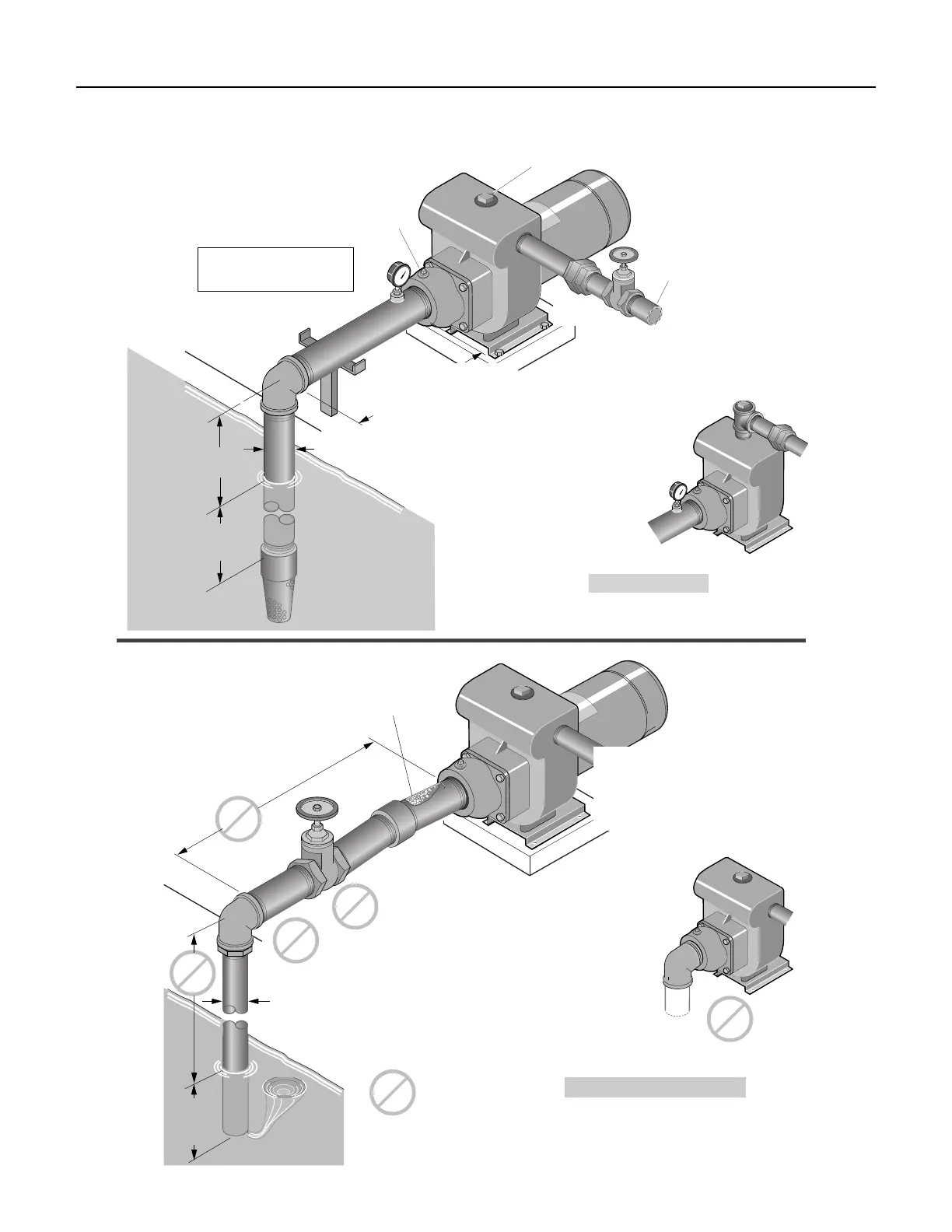

Raccordements recommandés de
l’aspiration et du refoulement de la pompe
Raccordements non recommandés
de l’aspiration et du refoulement de la pompe
Robinet-
vanne
