15
Montaż
PL
DTA 10
5.3 Montaż przewodu pomiarowego na zbiorniku
WSKAZÓWKA
NIEPRAWIDŁOWE WYNIKI POMIARU
•Należy upewnić się, że przewód pomiarowy nie uległ zagięciu lub uszkodzeniu.
Nieprzestrzeganie niniejszych zaleceń może doprowadzić do powstania
szkód materialnych.

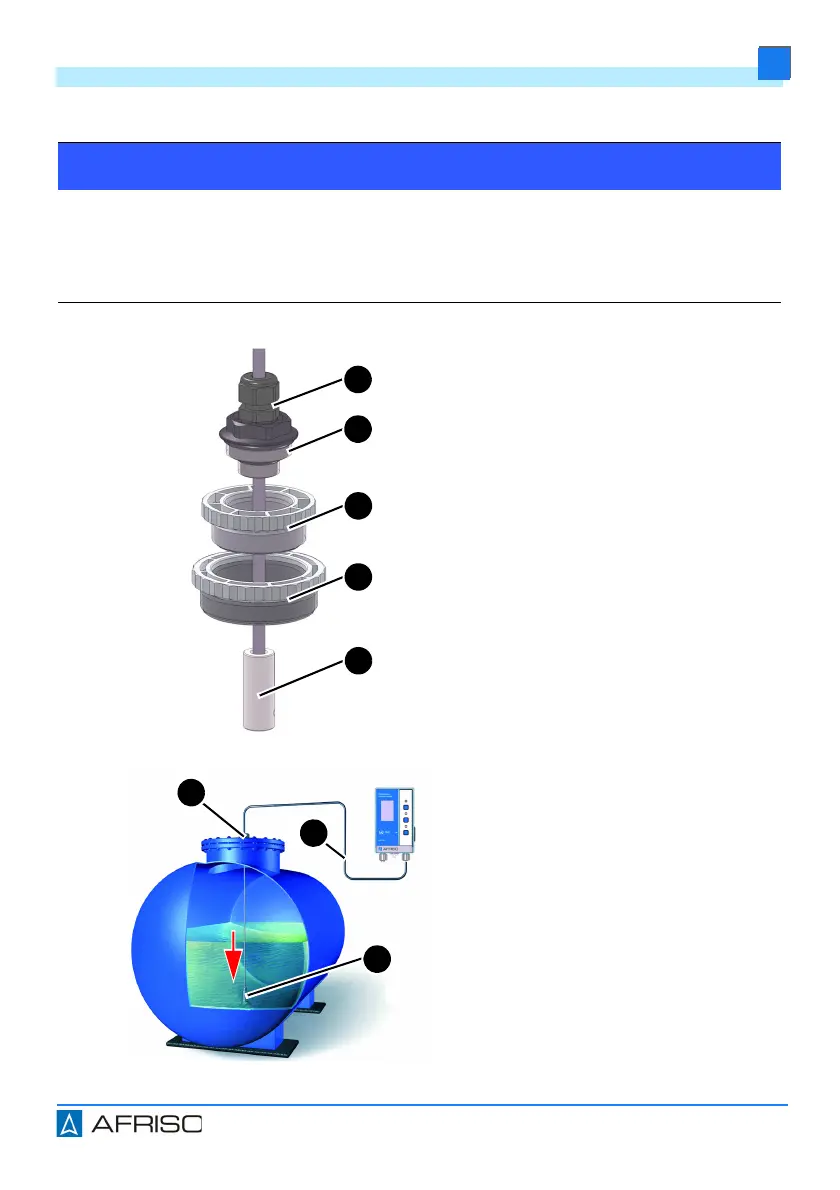

1. Wybrać odpowiedni gwintowany
adapter przyłączeniowy (zestaw
śrubunków) pasujący do przyłącza
zbiornika.
A. śrubunek do zamocowania prze-
wodu pomiarowego
B. przyłącze gwintowane (G½ i G1)
C. gwintowany adapter przyłącze-
niowy (G1 na G1½)
D. gwintowany adapter przyłącze-
niowy (G1½ na G2)
E. podstawa
1. Podstawę (H) opuścić aż na dno
zbiornika.
2. Śrubunek (F) dociągnąć tak
mocno, żeby przewodu pomiaro-
wego nie można już było przesu-
nąć.
3. W razie potrzeby zamocować
przewód pomiarowy (G) przy
pomocy załączonych trzymaków
kablowych wbijanych.
