INSTRUCTIONS D’INSTALLATION
DE PANNEAU DE REVÊTEMENT COMPLET
Étape 2 : Démontage de la porte
Enlevez la goupille de charnière supérieure avec une clé Allen de
1
⁄8". Enlevez la porte en inclinant sa partie haute vers l’extérieur
et en la soulevant pour la sortir de la charnière inférieure (Voir le
détail en Figure 6).
Étape 3 : Enlèvement de joint
Posez la porte sur sa face avant en faisant attention de ne pas la
rayer. Pour avoir accès aux trous de vis de montage, enlevez le
joint de porte en le tirant pour le sortir de sa rainure.
Étape 4 : Découpe du panneau de revêtement
Selon le modèle de cave à vins, découpez le panneau de revête-
ment aux dimensions montrées. Utilisez la Figure 7 et le Tableau
A pour les modèles à porte vitrée.
11
Étape1:Véricationdel’alignementdeporte
Vériez que la porte est correctement alignée par rapport à
l’armoire avant de fabriquer le panneau sur mesures. Sinon cela
peut amener un désalignement du panneau sur mesures avec le
support de charnière. La porte doit être parallèle avec les côtés
et le dessus de l’armoire. Si un alignement est nécessaire, la
porte peut être ajustée en desserrant les deux vis qui tiennent les
supports d’adaptateur de charnière supérieure et/ou inférieure,
situées en haut et en bas de la porte, et en réglant la porte d’un
côté par rapport à l’autre. Utilisez une clé Allen de 5/32" pour cette
procédure (Voir la Figure 6 ci-dessous). Quand l’alignement de
porte est terminé, resserrez bien ces vis.

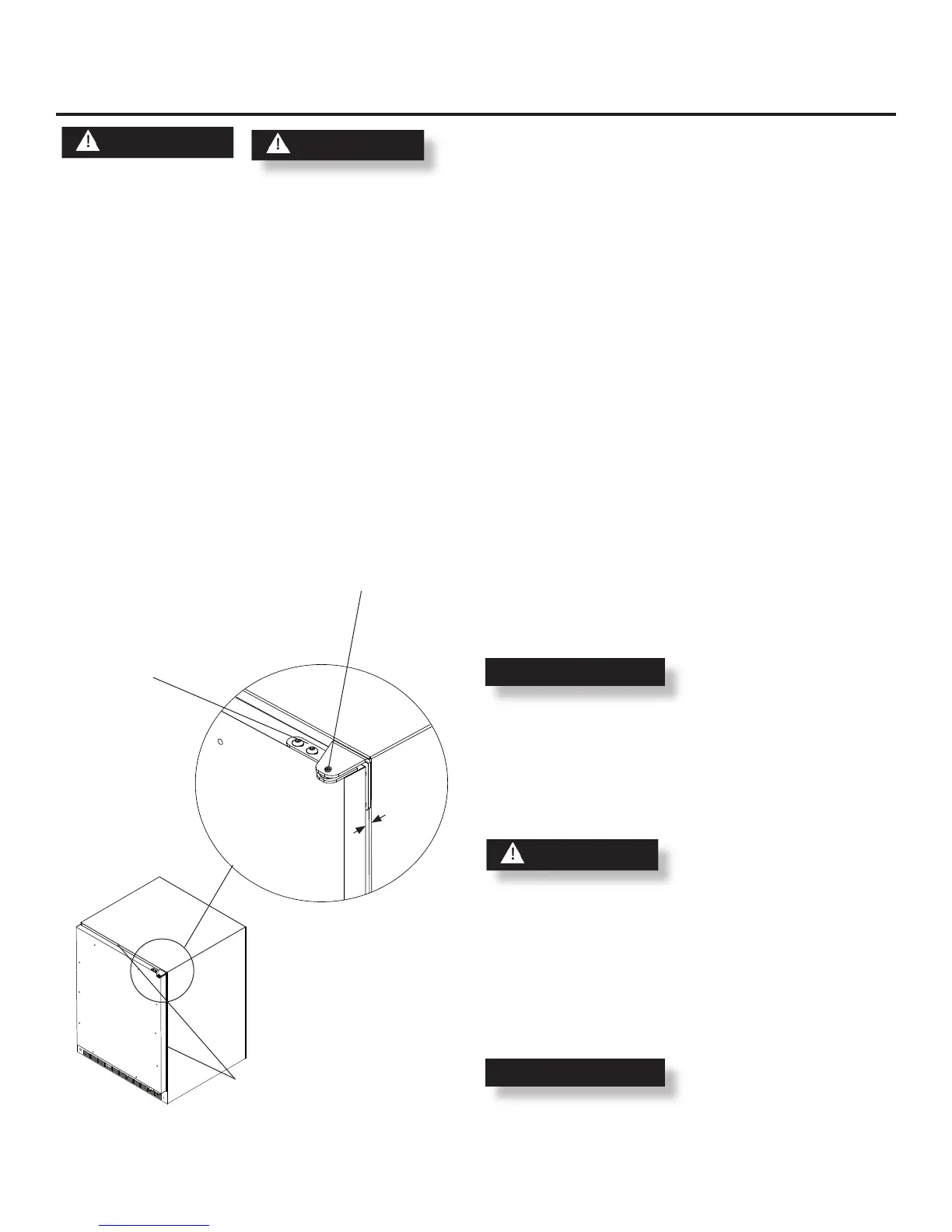

Figure 6
La porte doit être
parallèle avec le
haut et les côtés
de l’armoire.
Support d’adaptateur de
charnière situé en haut et en
bas de la porte.
Enlevez la
goupille de
charnière supéri-
eure pour ôter la
porte.
9
⁄32"
(7 mm)
Le poids du panneau de revêtement ne doit pas dépasser 20 lbs.
(9,1 kg).
Pour un revêtement avec option de verrouillage, l’épaisseur de
panneau doit faire
3
⁄4" (19 mm) au maximum et
5
⁄8" (16 mm) au
minimum.
Pour que la porte se ferme correctement, il est nécessaire de
garder un espace de
9
⁄32" (7 mm) au minimum entre la porte et le
rebord de l’armoire (Voir la Figure 6). Cet espace peut se régler
en ajustant les supports d’adaptateur de charnière en haut et en
bas.
