Étape 7 : Marquez et percez le trou pour verrouil-
lage
Localisez et marquez avec un crayon l’emplacement du trou de
verrouillage sur le panneau de revêtement, c’est le trou dans
l’angle supérieur du côté de la poignée de la porte. Enlevez le
dispositif de maintien et enlevez le panneau de revêtement de
la porte. Sur la face arrière du panneau où vous avez marqué
l’emplacement de verrouillage, percez un contre-alésage de
13
⁄16"
(20,5 mm) de diamètre et
7
⁄16" (11,0 mm) de profondeur dans le
panneau de revêtement. Percez un trou de diamètre
15
⁄32" (12,0
mm) dans le panneau de revêtement au milieu de ce contre-
alésage en prenant soin de ne pas faire éclater le bois sur la face
avant du panneau (Voir la Figure 9).
Étape 8 : Assemblez les pièces de verrouillage
Deux (2) extensions de verrouillage sont fournies avec le verrou.
Utilisez l’extension la plus longue pour un panneau de revêtement
d’épaisseur
3
⁄4" et la plus courte pour un panneau d’épaisseur
5
⁄8".
Assemblez l’extension de verrouillage, une rondelle d’arrêt de
came, une rondelle élastique et une vis de xation sur le verrou
comme montré aux Figures 9 et 10. Installez cet ensemble sur le
panneau de revêtement avec l’écrou de maintien en utilisant une
douille de 15 mm. Assurez-vous que la fente en trou de serrure du
verrou est verticale.
INSTRUCTIONS D’INSTALLATION
DE PANNEAU DE REVÊTEMENT COMPLET
Étape 9 : Fixez le panneau de revêtement sur la
porte
Avec les vis à bois #10 fournies, xez le panneau de revêtement
sur la porte (Voir la Figure 11).
13

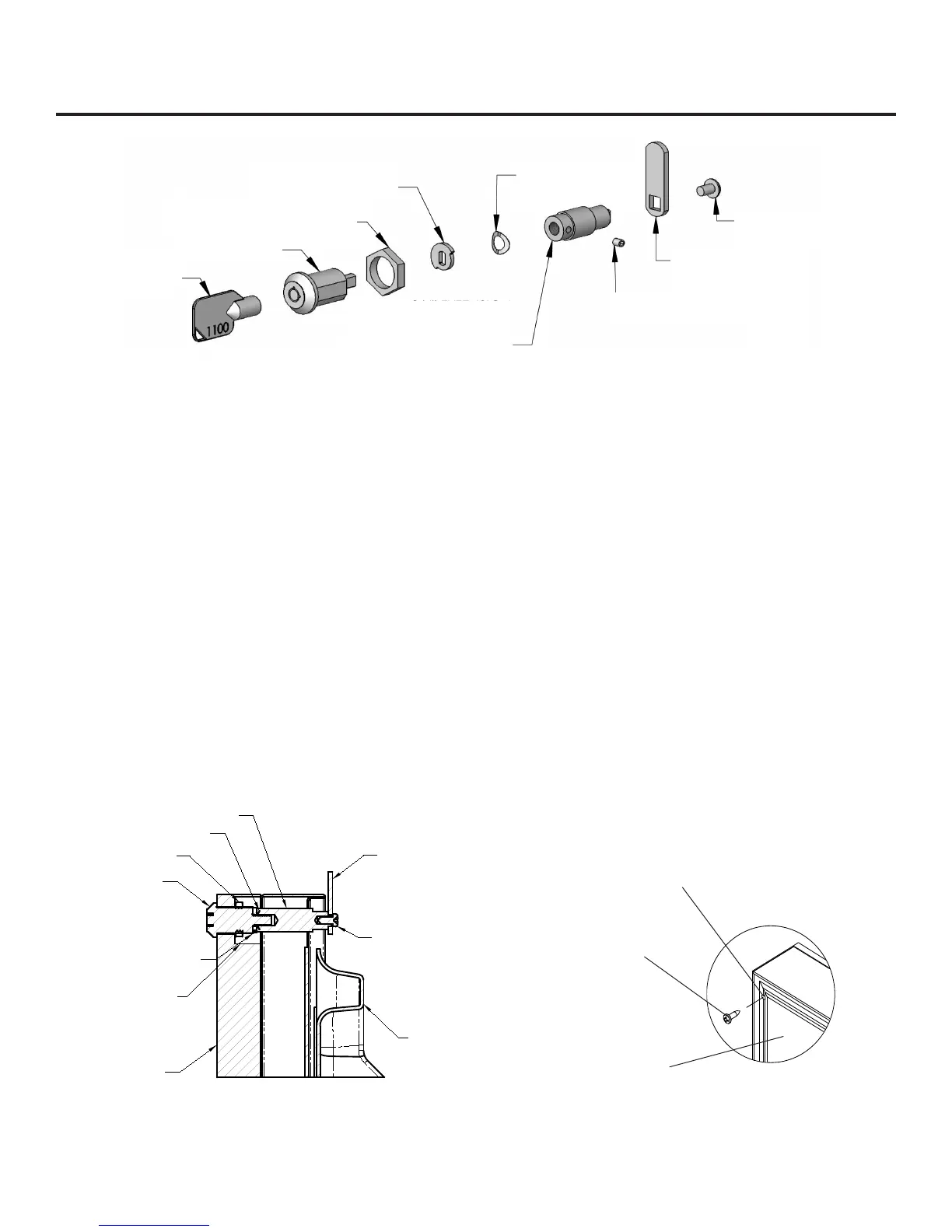

Figure 9
Figure 11
Trou de passage au travers du
canal de joint de porte
Vis à bois #10
Dos de porte
Figure 10
RONDELLE D’ARRÊT
DE CAME QTÉ. 1
RONDELLE ÉLAS-
TIQUE QTÉ. 1
VIS INOX
QTÉ. 1
CAME 875
QTÉ. 1
VIS DE FIXATION
QTÉ. 1
ÉCROU DE MAINTIEN
QTÉ. 1
VERROU
QTÉ. 1
CLÉ
QTÉ. 2
EXTENSION EN LAITON
CAME
VIS PHILLIPS
INTÉRIEUR DE
PORTE
RONDELLE ÉLASTIQUE
ÉCROU
VERROU
TROU DE 15/32"
CONTRE-ALÉSAGE DE
13
⁄16"
DE PROFONDEUR
7
⁄16"
PANNEAU DE BOIS
DE
3
⁄4"
SECTION A-A
ÉCHELLE 1:1
1.234" (31,3 mm)
.991" (25,2 mm)
