NOTE
REMARQUE
INSTRUCTIONS D’INSTALLATION
DE PANNEAU DE REVÊTEMENT COMPLET
Si votre cave à vins possède un verrouillage de porte, passez à
l’étape 7. Sinon sautez directement à l’étape 9.
Modèle W H
6SDZE
MPRO6DZE
23
7
⁄16"
(59,5 cm)
30
5
⁄16"
(77,0 cm)
Tableau A
Modèles à porte vitrée
12
Étape 5 : Percez des trous de passage dans le
panneau de revêtement
Posez le panneau de revêtement sur la face avant de la porte,
alignez les bords et maintenez les deux ensemble. Maintenez fer-
mement le panneau faites attention de ne pas abîmer la porte ou
le panneau. Marquez le centre du trou d’adaptateur de charnière
sur le panneau en bois, en haut et en bas (Voyez la Figure 8). En-
levez le panneau en bois de la porte et percez des trous de pas-
sage de diamètre
5
⁄16" (8 mm) dans le panneau sur une profondeur
de
3
⁄4" (20 mm). Ce seront les trous de passage pour les goupilles
de charnière du haut et du bas.
C’est également le bon moment pour localiser et percer les trous
de votre poignée. Le plus souvent cette poignée doit être similaire
à celles du mobilier environnant. Si votre poignée se xe depuis
la face arrière du panneau personnalisé, localisez les trous de
montage pendant que le panneau est maintenu sur la porte et
l’armoire. Une fois le panneau retiré de la porte, percez les trous
de montage depuis la face avant, au diamètre recommandé par
le fabricant de poignée. Fraisez sur la face arrière du panneau de
façon à ce que les têtes de vis n’interfèrent pas avec la surface de
la porte.
Étape 6 : Percez les trous de montage du panneau
Maintenez à nouveau le panneau sur la porte comme à l’étape
précédente et percez les avant-trous de vis, situés dans le loge-
ment de joint, an de xer le panneau de revêtement à la porte.
Choisissez la taille du trou à partir du Tableau B. Veillez à ne pas
percer ces avant-trous en traversant le panneau de revêtement,
1
⁄2" (12,7 mm) de profondeur pour des panneaux de
3
⁄4" (19 mm) et
5
⁄8" (15,7 mm).
Type de matériau Vis à bois #8
Bois dur Avant trou Ø
1
⁄8" (3,2 mm)
Bois tendre Avant trou Ø
7
⁄64" (2,8 mm)
Tableau B

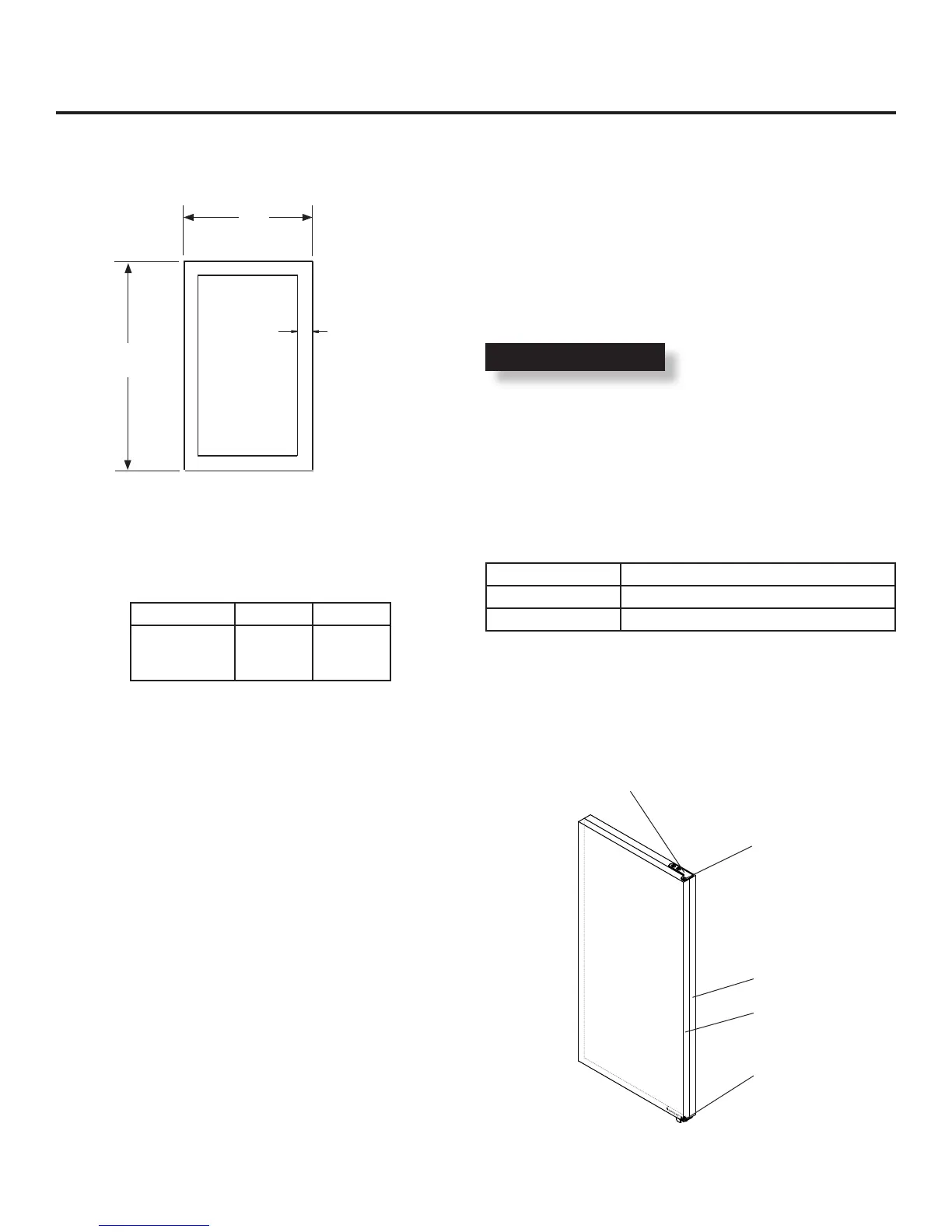

Figure 7
W
Devant du
panneau
de revête-
ment
1
23
⁄32"
(38,8 cm)
Type à 4
côtés
Modèles à porte vitrée
H
Adaptateur de
charnière supéri-
eure
Trou dans
l’adaptateur
de charnière
supérieure
Porte
Panneau de
revêtement
Trou dans
l’adaptateur
de charnière
inférieure
Figure 8
