3
THIS HELMET’S SHELL IS MADE OF THERMOPLASTIC
THIS HELMET’S LINER IS MADE OF POLYSTIRENE (EPS)
Italiano

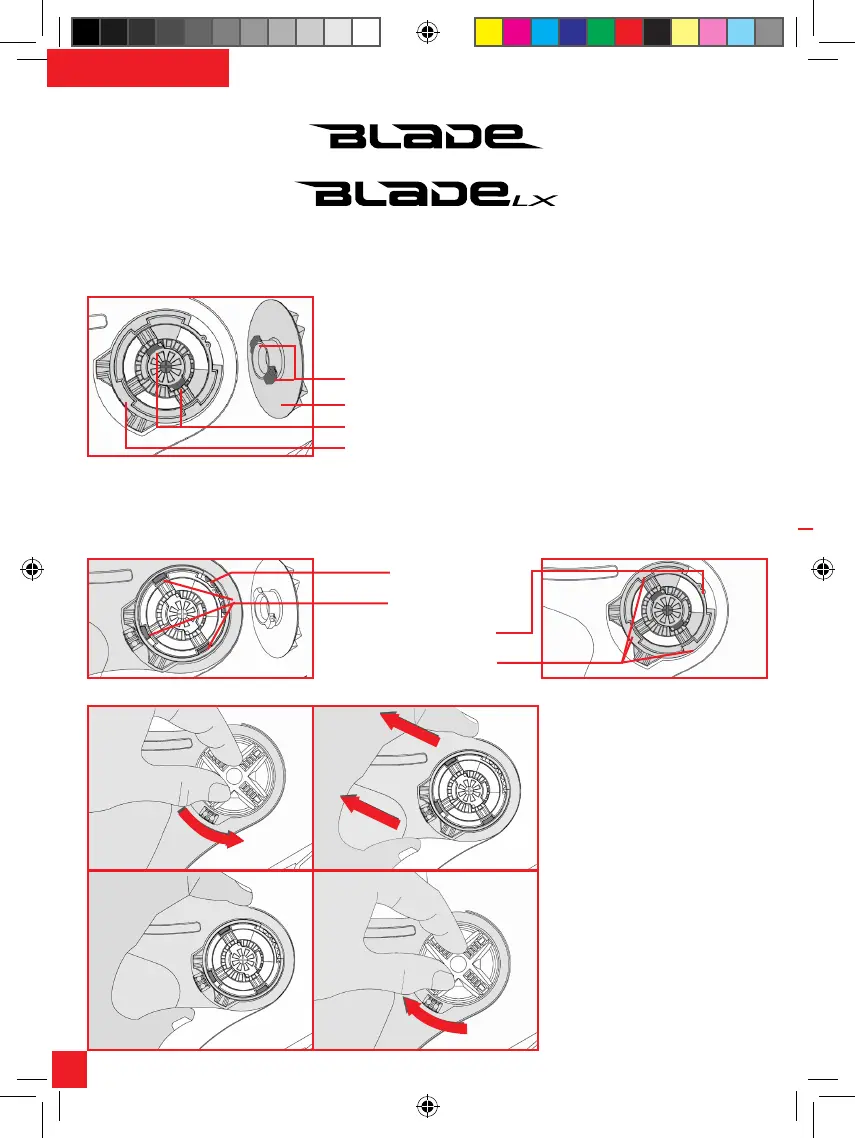

1.1) Meccanismo Visiera
E’ composto da una base meccanismo avvitata alla calotta alla quale viene fissata,
tramite una coppia di perni che si inseriscono nelle sedi, una vite con innesto a
baionetta.
1.2) Visiera
La visiera è in policarbonato antigraffio ed è dotata di una ghiera con inserti di aggancio che si inseriscono nelle sedi della base
movimento. La ghiera della visiera è inoltre dotata di denti che interagiscono con i denti della base movimento per consentire la
stabilità in apertura della visiera nelle diverse posizioni.
1.3) Rimozione/installazione visiera
Vi consigliamo di eseguire le operazioni
che seguono appoggiando il casco su
una superficie piatta.
Per rimuovere la visiera, seguire le indicazio-
ni della figura che segue: partendo da uno
dei due lati del casco, ruotare di 90° la vite
laterale in senso antiorario (1) e rimuoverla.
Sollevare la visiera fino a far corrispondere
gli inserti della visiera con le sedi sulla base
movimento (2). Ripetere le operazioni anche
dall’altro lato. Estrarre la visiera.
Per installare la visiera, seguire le indi-
cazioni della figura che segue: partendo
da uno dei due lati del casco, inserire la
visiera in posizione in modo che gli inserti
laterali della visiera coincidano con le
sedi della base movimento (1). Tenendo la
visiera in posizione, inserire la vite laterale
in modo che i due perni si innestino negli
agganci della base movimento e ruotare
di 90° la vite laterale in senso orario (2).
Ripetere le operazioni anche dall’altro
lato. Abbassare la visiera e verificarne il
buon funzionamento.
Per aprire o chiudere le prese d’aria,
agire sul cursore come mostrato in
figura fino a quando non si sente lo
scatto che indica il blocco del cursore
in posizione.
3) INTERNI
La cuffia, i guanciali destro e sinistro, il paranuca e l’imbottitura del sottogola sono estraibili e lavabili. Per rimuovere e installare
gli interni, fare riferimento alle istruzioni e figure che seguono.
2.1) Apertura/chiusura prese aria
2) SISTEMA DI VENTILAZIONE:
3.1) Rimozione/Installazione Guanciali
Per rimuovere i guanciali, impugnarli e
tirarli nella direzione della freccia per stac-
care il velcro (che riveste i guanciali) come
indicato nella figura che segue.
Per rimontare i guanciali, riporli nella
loro sede facendo attenzione a fare
aderire perfettamente il velcro come
indicato nella figura che segue.
1 2
21
perni vite laterale
Prese d’aria frontali
cuffia
guanciale destro
guanciale sinistro
Paranuca imbottito (sul Blade LX)
Paranuca di tessuto (sul Blade)
Canalizzazioni nel polistirolo
Estrattori d’aria laterali
denti visiera
inserti visiera
denti base movimento
sedi base movimento
CURSORE
APERTO
CHIUSO
vite laterale
sedi vite laterale
base movimento
2
Exe_Blade8_DEF 2 21-03-2007 11:09:25
