5.1) Démontage/Remontage Ca-
squette courte
Nous vous conseillons d'exécuter
les opérations suivantes en posant
le casque sur une superficie plate.
Pour insérer la casquette courte (con-
figuration 2), retirer les vis et la visière
en suivant les indications du para-
graphe 1.3 - "Démontage/Remontage
Visière".

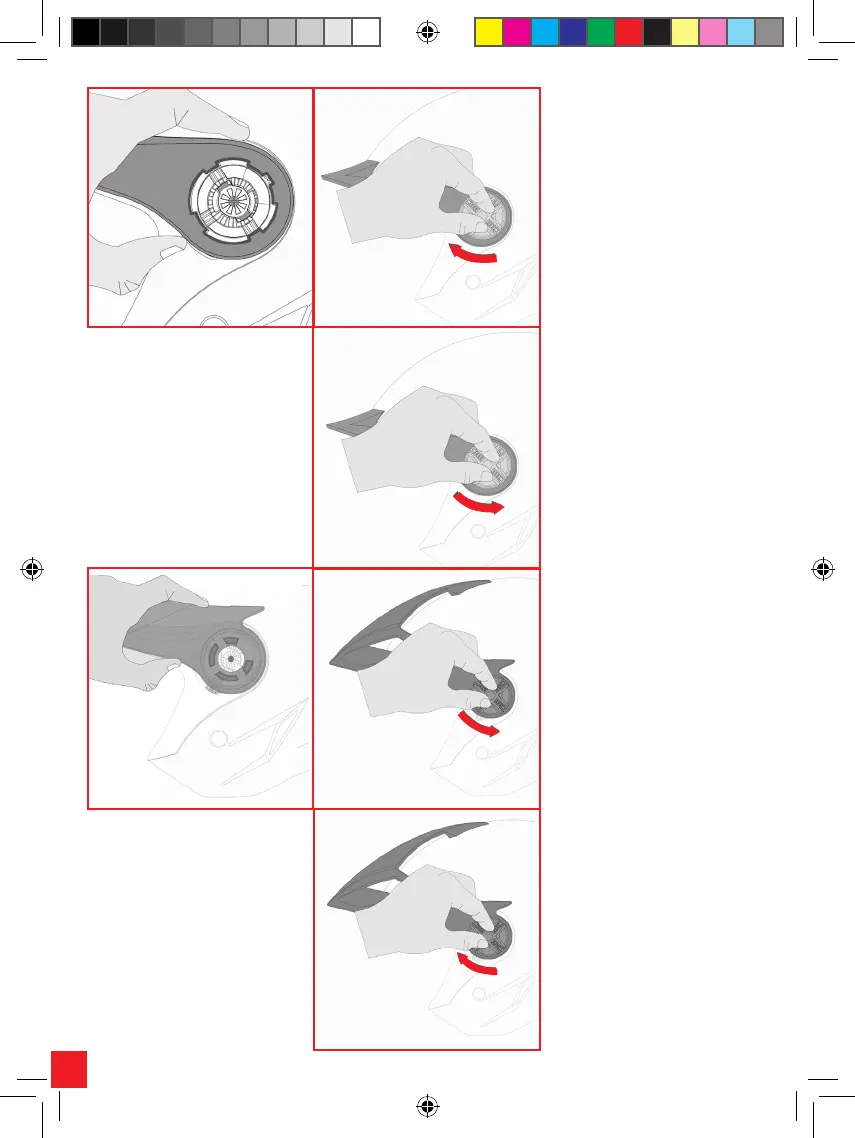

Ensuite, comme indiqué sur la figure
qui suit, en partant d'un des deux
côtés du casque, insérer la casquette
de manière à ce que les crochets
latéraux correspondent aux cavités
sur la base du mécanisme (1). Tout
en maintenant la casquette dans cette
même position, insérer la vis latérale
de manière à ce que les deux axes
s'enclenchent dans les crochets de
la base du mécanisme et faire pivoter
la vis latérale à 90° dans le sens des
aiguilles d'une montre (2). Répéter les
opérations (1) et (2) de l'autre côté.
Pour démonter la casquette, suivre
les indications de la figure suivante:
en partant d'un des deux côtés du ca-
sque, faire pivoter la vis latérale à 90°
dans le sens contraire des aiguilles
d'une montre et la retirer. Répéter les
opérations de l'autre côté. Démonter
la casquette.
Pour démonter la casquette, suivre les
indications de la figure suivante: en par-
tant d'un des deux côtés du casque, faire
pivoter la vis latérale à 90° dans le sens
des aiguilles d'une montre et la retirer.
Répéter les opérations et de l'autre côté.
Démonter la casquette.
5.2) Démontage/Remontage casquet-
te longue
Nous vous conseillons d'exécuter
les opérations suivantes en posant
le casque sur une superficie plate.
Pour insérer la casquette longue (confi-
guration 3), retirer les vis et la visière en
suivant les indications du paragraphe
1.3 - "Démontage/Remontage Visière".
Ensuite, comme indiqué sur la figure
qui suit, en partant d'un des deux côtés
du casque, insérer la casquette de
manière à ce que les crochets latéraux
correspondent aux cavités sur la base
du mécanisme (1). Tout en maintenant
la casquette dans cette même position,
insérer la vis latérale de manière à ce
que les deux axes s'enclenchent dans
les crochets de la base du mécanisme
et faire pivoter la vis latérale à 90° dans
le sens contraire des aiguilles d'une
montre. (2). Répéter les opérations (1)
et (2) de l'autre côté.
