NB Na configuração somente calota (configuração 1), calota + cobertura curta (configuração 2), calota + viseira (configu-
ração 4), os parafusos laterais com inserção a baioneta se desaparafusam no SENTIDO ANTI-HORÁRIO e se aparafusam
no SENTIDO HORÁRIO.
Na configuração calota + cobertura longa (configuração 3), calota + viseira + cobertura longa (configuração 5), os
parafusos laterais com inserção a baioneta desaparafusam-se em SENTIDO HORÁRIO e aparafusam-se em SENTIDO
ANTI- HORÁRIO

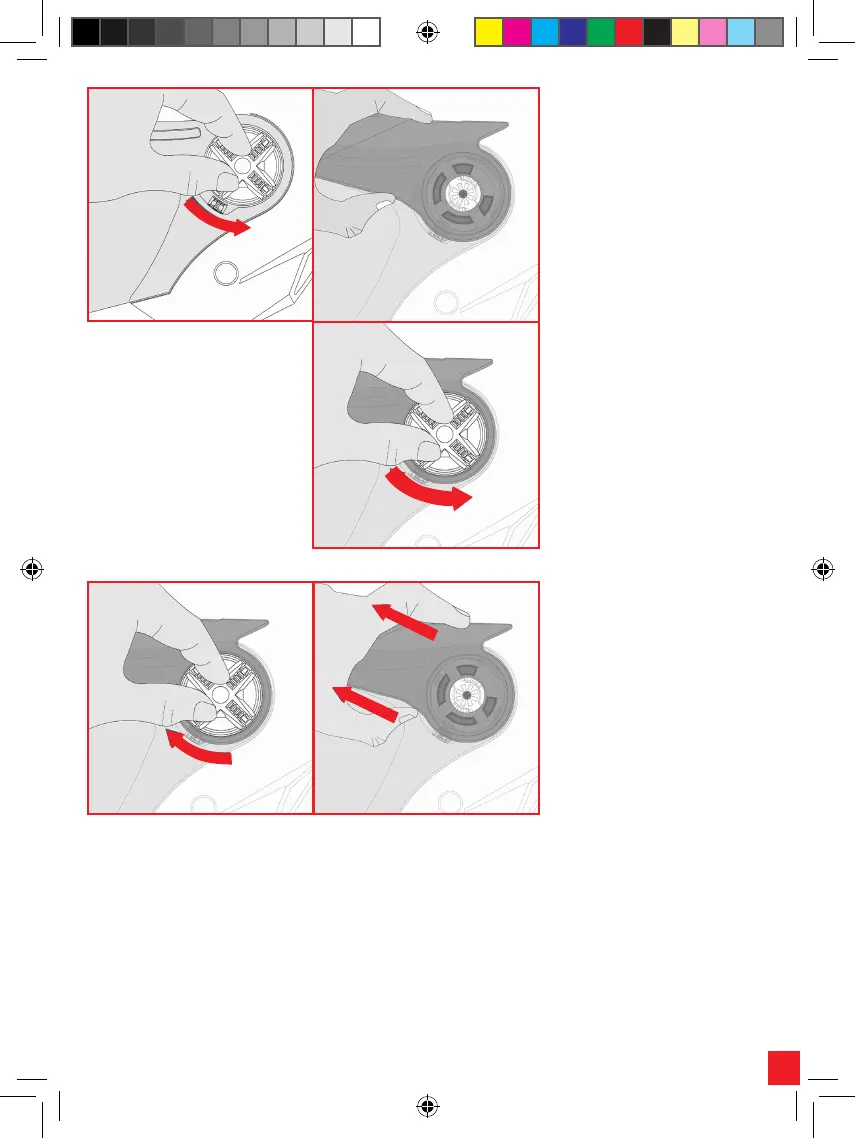

Para remover a cobertura com a viseira
montada, seguir as indicações da figura
a seguir: com a viseira em posição
completamente abaixada, partindo de
um dos dois lados do capacete, girar
90° o parafuso lateral em sentido horário
(1) e removê-lo. Repetir as operações
também do outro lado. Extrair a cober-
tura (2).
Para inserir a cobertura longa jun-
tamente com a viseira (configuração
5), seguir as indicações da figura a
seguir. Deixando a viseira na posição
completamente abaixada e partindo
de um dos dois lados do capacete,
girar 90° o parafuso lateral no sentido
anti-horário (1) e removê-la. Repetir
as operações também do outro lado.
Partindo de um dos dois lados do capa-
cete, inserir a cobertura longa de forma
que as inserções laterais do mesmo
coincidam com os encaixes da base do
movimento (2). Mantendo a cobertura
em posição, inserir o parafuso lateral
de forma que os dois pernos se insiram
nos encaixes da base do movimento e
girar 90° o parafuso lateral em sentido
anti-horário (3) para aparafusar. Repetir
as operações (2) e (3) também do
outro lado.
NB A configuração viseira + co-
bertura é possível somente com a
cobertura longa
