NOTA En la configuración sólo calota (configuración 1), calota + visera corta (configuración 2), calota + pantalla (confi-
guración 4), los tornillos laterales con acoplamiento de bayoneta se sueltan en SENTIDO ANTIHORARIO y se apretan en
SENTIDO HORARIO.
En la configuración calota + visera larga (configuración 3), calota + pantalla + visera larga (configuración 5), los tornillos
laterales con acoplamiento de bayoneta se sueltan en SENTIDO HORARIO y se apretan en SENTIDO ANTIHORARIO

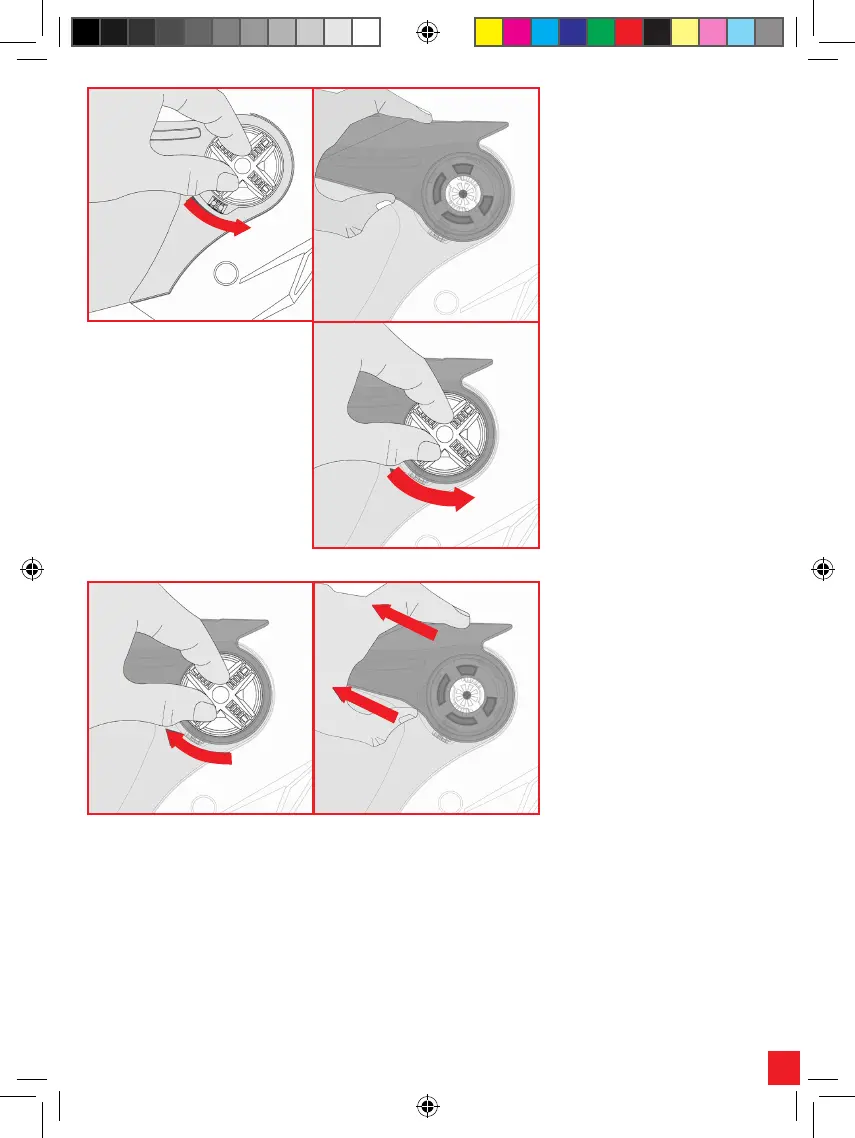

Para desmontar la visera con la pantalla
montada, cumplir con las indicaciones
de la figura siguiente: con la pantal-
la en posición completamente bajada,
empezando de uno de los dos lados
del casco, girar 90° el tornillo lateral
en sentido horario (1) y quitarlo. Repetir
las operaciones también en el otro lado.
Extraer la visera (2).
Para montar la visera larga junto con la
pantalla (configuración 5), cumplir con
las indicaciones de la figura siguien-
te. Dejando la pantalla en posición
completamente bajada y empezando
de uno de los dos lados del casco,
girar 90° el tornillo lateral en sentido
antihorario (1) y quitarlo. Repetir la
operacione (1) también en el otro lado.
Empezando de uno de los dos lados
del casco, aplicar la visera larga de
manera de que los enganches late-
rales de la misma coincidan con los
alojamientos de la base movimiento
(2). Manteniendo la visera en posición,
introducir el tornillo lateral de manera
de que los dos pernos se acoplen en
los anganches de la base movimiento
y girar 90° el tornillo lateral en sentido
antihorario (3) para atornillar. Repetir
las operaciones (1), (2) y (3) también
en el otro lado.
NOTA: La configuración pantalla +
visera es posible sólo con la visera
larga
