Partendo da un lato del casco, fare una leggera pressione a
lato dello schermo parasole verso l’interno ed estrarre l’in-
nesto di aggancio (2). Ripetere l’operazione anche dall’altro
lato e rimuovere il visierino.
NB: Una volta estratto da un lato, non tirare o forzare il
visierino in una direzione diversa rispetto a quella oriz-
zontale della guida per estrarlo anche dall’altro lato.
Per installare lo schermo parasole occorre abbassare la
levetta di azionamento del visierino ed assicurarsi che le
guide laterali siano in posizione abbassata.
N.B: La guida sinistra si aziona con la levetta posizio-
nata sul lato esterno del casco. La guida destra si può
abbassare manualmente (3).
Partendo da un lato del casco, con la visiera completamen-
te sollevata, inserire l’innesto dello schermo parasole nella
sua sede laterale assicurandosi che poggi sulle guide late-
rali (4). Ripetere l’operazione anche dall’altro lato. Verificare
il buon funzionamento dello schermo parasole.

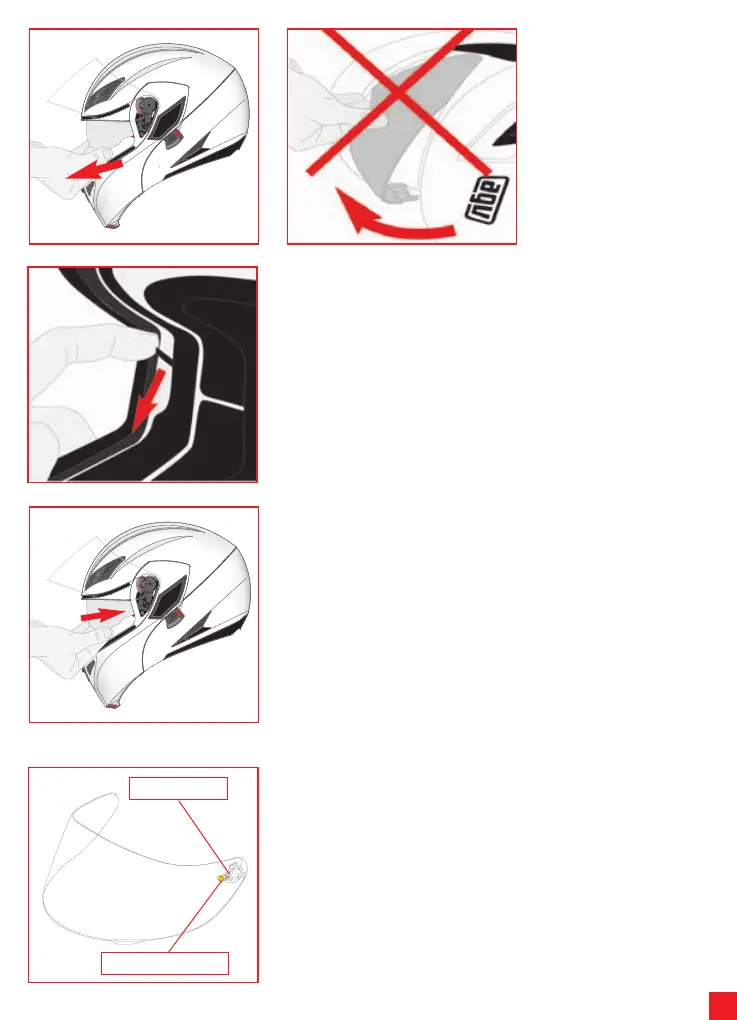

2
3
4
6.3) Pin per richiamo visiera
COMPACT ST ha un sistema che, in fase di apertura mentoniera,
permette il richiamo della visiera da posizione aperta a po-
sizione chiusa. Il sistema è basato sui 2 pin metallici avvitati
ai rispettivi denti visiera. I pin sono già avvitati alla visiera
montata di serie. Nel caso si sostituisca la visiera di serie,
bisogna acquistare separatamente i pin metallici ed avvitar-
li al dente visiera. La mancanza dei pin metallici consente
comunque un perfetto funzionamento del casco e della vi-
siera, ad eccezione del sistema di richiamo della stessa in
posizione chiusa quando si solleva la mentoniera.
Dente visiera
Pin di fermo visiera
