THIS HELMET’S SHELL IS MADE OF FIBER
THIS HELMET’S LINER IS MADE OF POLYSTIRENE (EPS)
Portuguese

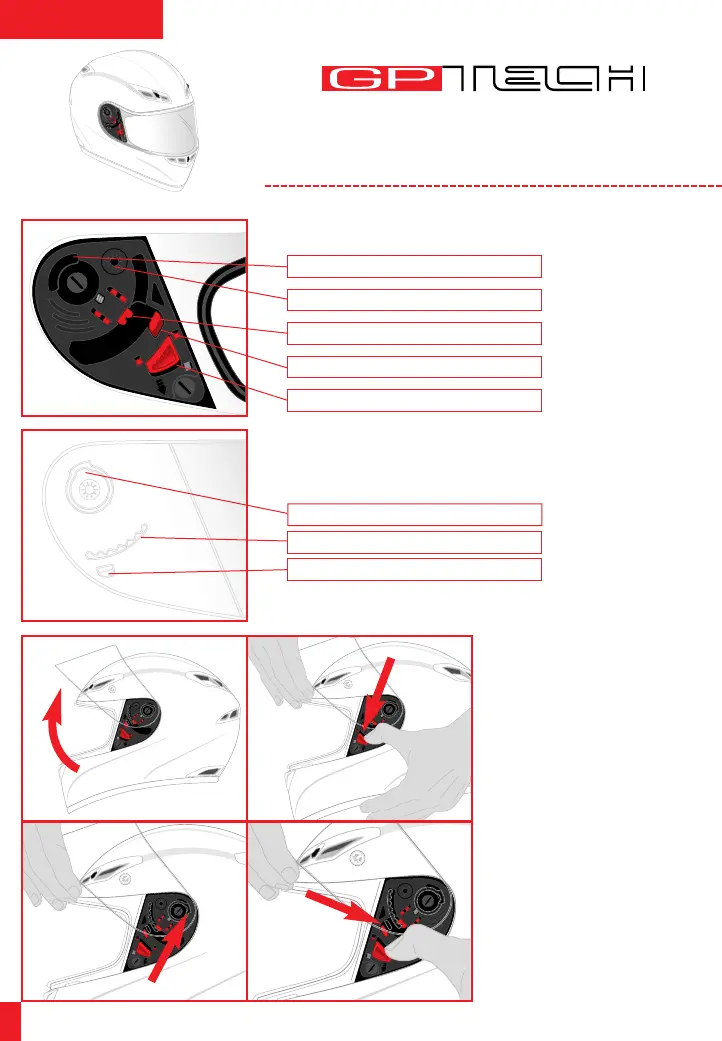

1.1) Mecanismo Viseira
1.2) Remoção/Instalação Viseira
A viseira é em policarbonato anti-riscos e é dotada de inserções que se inserem
nas sedes da base de movimento. Os dentes da viseira interagem com os dentes
da base de movimento para permitir a estabilidade da abertura da viseira nas di-
versas posições.
Para remover a viseira, levantá-la até a
abertura total (1). Partindo de um dos
dois lados do capacete, puxar para bai-
xo do cursor do bloqueio da viseira (2) e
extrair a inserção inferior de encaixe da
viseira. Repetir a operação também do
outro lado e remover a viseira.
Para instalar a viseira, partindo de um
lado do capacete, com a viseira comple-
tamente levantada, inserir a inserção
superior da viseira na sua sede da base
de movimento (3). Sucessivamente, co-
locar a inserção inferior da viseira na
protecção viseira (eventualmente auxi-
liando puxando o cursor para baixo) (4).
Repetir a inteira operação também pelo
outro lado. Abaixar a viseira e verificar o
bom funcionamento.
NB Caso a viseira não possa aderir
perfeitamente ao perfil do bordo de
borracha do capacete, poderia ser
necessário regular ou substituir a ba-
se do mecanismo da viseira. Neste
caso consultar um ponto de assistên-
cia AGV.
2
1
2
3
4
42
Sede inserção superior
Sede parafusos para racing kit viseira
Dentes da base movimento
Bloqueio viseira
Cursor bloqueio viseira
Inserção superior
Dentes viseira
Inserção inferior
Aconselhamos a executar as operações a seguir, apoiando o capacete nu-
ma superfície plana.
1) VISEIRA
