3 ЛИЦЕВОЙ
ЩИТОК

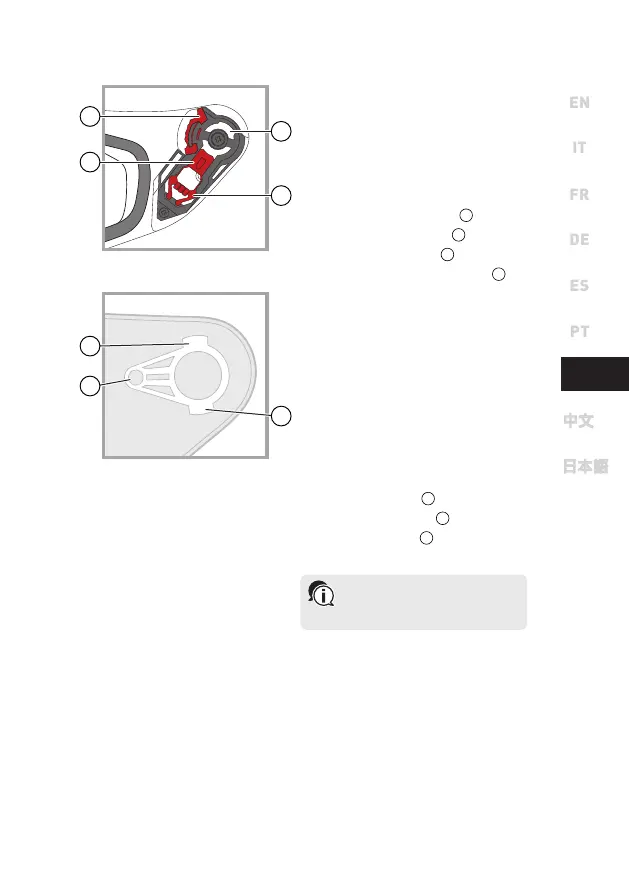

3.1 МЕХАНИЗМ
ЛИЦЕВОГО ЩИТКА
› Гнездо верхнего сцепления
1
;
› Базовые зубцы движения
2
;
› Стопор лицевого щитка
3
;
› Ползунок стопора лицевого щитка
4
.
3.2 СНЯТИЕ/УСТАНОВКА
ЛИЦЕВОГО ЩИТКА
Лицевой щиток выполнен из поликарбоната,
устойчивого к царапинам и оснащён
сцеплениями, которые устанавливаются в
гнёзда основного движения. Зубец лицевого
щитка взаимодействует с зубцами базового
движения, чтобы обеспечить стабильность при
открытии лицевого щитка в разных позициях.
› Верхнее сцепление
1
;
› Зубец лицевого щитка
2
;
› Нижнее сцепление
3
.
Использовать только лицевые
щитки AGV GT6.
1
3
2
1
4
3
2
