3 VISIERS

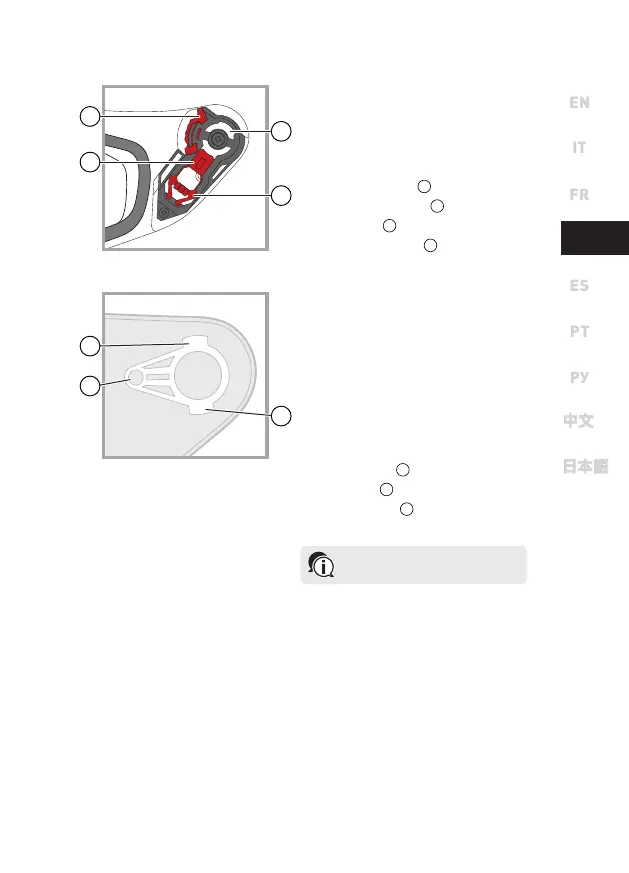

3.1 MECHANISMUS DES
VISIERS
› Oberer Eingriffssitz
1
;
› Zähne Grundbewegung
2
;
› Visierhalter
3
;
› Schieber Visierhalter
4
.
3.2 ENTFERNEN/MONTAGE
DES VISIERS
Das Visier besteht aus kratzfestem Polycarbonat
und ist mit Einrastungen ausgestattet, die in
die Aufnahmen der Grundbewegung eingeführt
werden. Die Zähne des Visiers greifen in die Zähne
der Grundbewegung ein, um Stabilität bei der
Öffnung des Visiers in verschiedenen Positionen zu
ermöglichen.
› Oberer Eingriff
1
;
› Zahn Visier
2
;
› Unterer Eingriff
3
.
Nur AGV GT6-Visiere verwenden.
1
3
2
1
4
3
2
