Instruções de Instalação

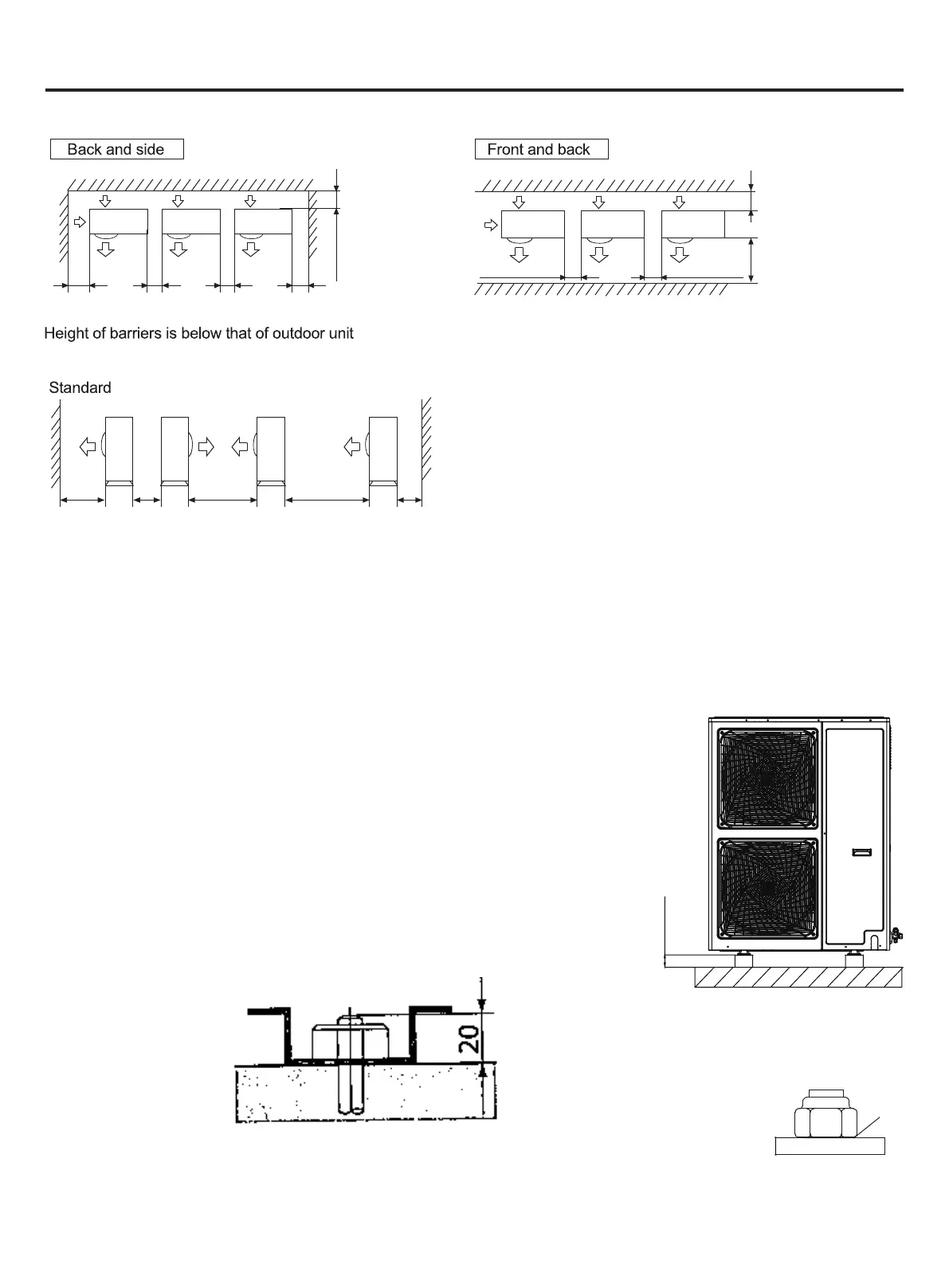

(2) Instalação de várias unidades (unidade: mm)
(3) Instalação de várias unidades face a face (unidade: mm)
As superfícies superiores e duas laterais devem ser voltadas
ao espaço aberto, e as barreiras na parte frontal ou traseira
devem ser inferiores à unidade exterior.
• Os espaços de instalação mostrados nas ilustrações são baseados em uma temperatura de entrada de ar de
95°F(35°C)(DB) para operação REFRIGERAÇÃO. Em áreas onde a temperatura da entrada de ar excede regularmente
95°F(35°C) (DB) ou onde a carga de calor estimada das unidades exteriores excede regularmente a capacidade
operacional máxima, reserve mais espaço do que o indicado para a entrada de ar das unidades.
• Ao determinar o espaço necessário para a saída de ar, deve levar em conta também o espaço necessário para o
trabalho da tubulação de refrigerante no local. Consulte o seu revendedor se as condições de funcionamento não
coincidirem com as dos desenhos.
NOTÍCIO
Se os orifícios de drenagem da unidade exterior forem cobertos pela base de montagem ou
pela superfície do piso, levante adequadamente a unidade para fornecer mais de 130mm de
espaço livre abaixo da dela.
Fundação
• Verique a capacidade de carga e o nivelamento do piso onde instala a
unidade para garantir que a unidade não cause vibrações ou ruídos após a
instalação.
• Fixe a unidade na fundação com chumbadores, como se mostra na gura.
• Instale os chumbadores até que a parte superior deles esteja a 20 mm da
superfície da fundação.
• Prenda os chumbadores usando porcas com arruelas de resina (1), para xar a unidade exterior na
fundação, como se mostra na gura.
1
(4) Precauções na instalação
• Se não puder instalar a unidade exterior num espaço aberto dentro do edifício ou num gabinete, as duas maneiras a
seguir podem ser empregadas para evitar a rotação reversa do ventilador ou danos causados pelo forte vento.
Acima de 200
Acima de 200Acima de 1000
Acima de
150
Acima de
300
Acima de
300
Acima de
300
Acima de
300
Acima de
200
Acima de 300
Acima de
1000
Acima de
1500
Acima de
2000
Acima de 300
˃130mm
