(5) Transporte
• Não desmonte a embalagem no transporte e mova a unidade para o local da instalação o máximo possível.
• Se a embalagem precisar ser desmontada, pendure a unidade com corda para evitar danos.
• Não pendure a unidade apenas em dois pontos. Don't hang the unit on two points only. A unidade deve estar em pé.
• Ao remover a unidade com uma empilhadeira, coloque o garfo no orifício especial na parte inferior da unidade.
• Ao ser pendurada, a corda deve ser de 4 peças de cabo de aço com mais de 6mm de diâmetro.
• Coloque a almofada na seção de contato entre o cabo de aço e a unidade contra a distorção ou danos.
A. Conexão do tubo refrigerante
• Para garantir a eciência, o tubo deve ser o mais curto possível.
• Aplique óleo refrigerante no conector e na ponta afunilada.
• Ao dobrar a tubulação, o semi-diâmetro de dobra deve ser o maior
possível contra a tubulação quebrada ou dobrada.
• Ao ligar o tubo, apontar para o centro para enroscar a porca à mão e
apertá-la com as chaves duplas.
• Não deixe a impureza, como areia, água, etc. entrar no tubo.
Método de conexão da tubulação:
Ao prender e soltar a porca, operar com
chave dupla, porque apenas uma chave
não pode executar com rmeza.
Se a porca estiver desalinhada e
apertada, as roscas serão danicadas,
resultando em vazamento de gás.
Chave de boca
Conector
Porca
Chave de boca
Precauções na instalação da tubulação:
• Ao soldar juntas de tubos por brasagem, carregue nitrogénio no tubo a m
de evitar a oxidação. Caso contrário, uma grande quantidade de lme de
oxigénio se formará no tubo, que pode bloquear capilares e válvula de expansão, causando acidente mortal.
• O tubo do refrigerante deve estar limpo. Se a água e a outra impureza entrarem na tubulação, carregue o nitrogênio
para limpar a tubulação. Para fazer o nitrogénio uir sob a pressão de cerca de 0,5Mpa, ao carregar o nitrogénio,
bloqueie uma extremidade do tubo com a mão para aumentar a pressão no tubo e solte imediatamente a mão (enquanto
isso, bloqueie a outra extremidade).
• A instalação da tubulação deve ser executada após o fechamento da válvula de retenção.
• Antes de soldar a válvula e os tubos, use um pano molhado para esfriar a válvula e os tubos.
• Quando o tubo de conexão e o tubo de derivação precisarem ser cortados, use cortador especial em vez de serra.

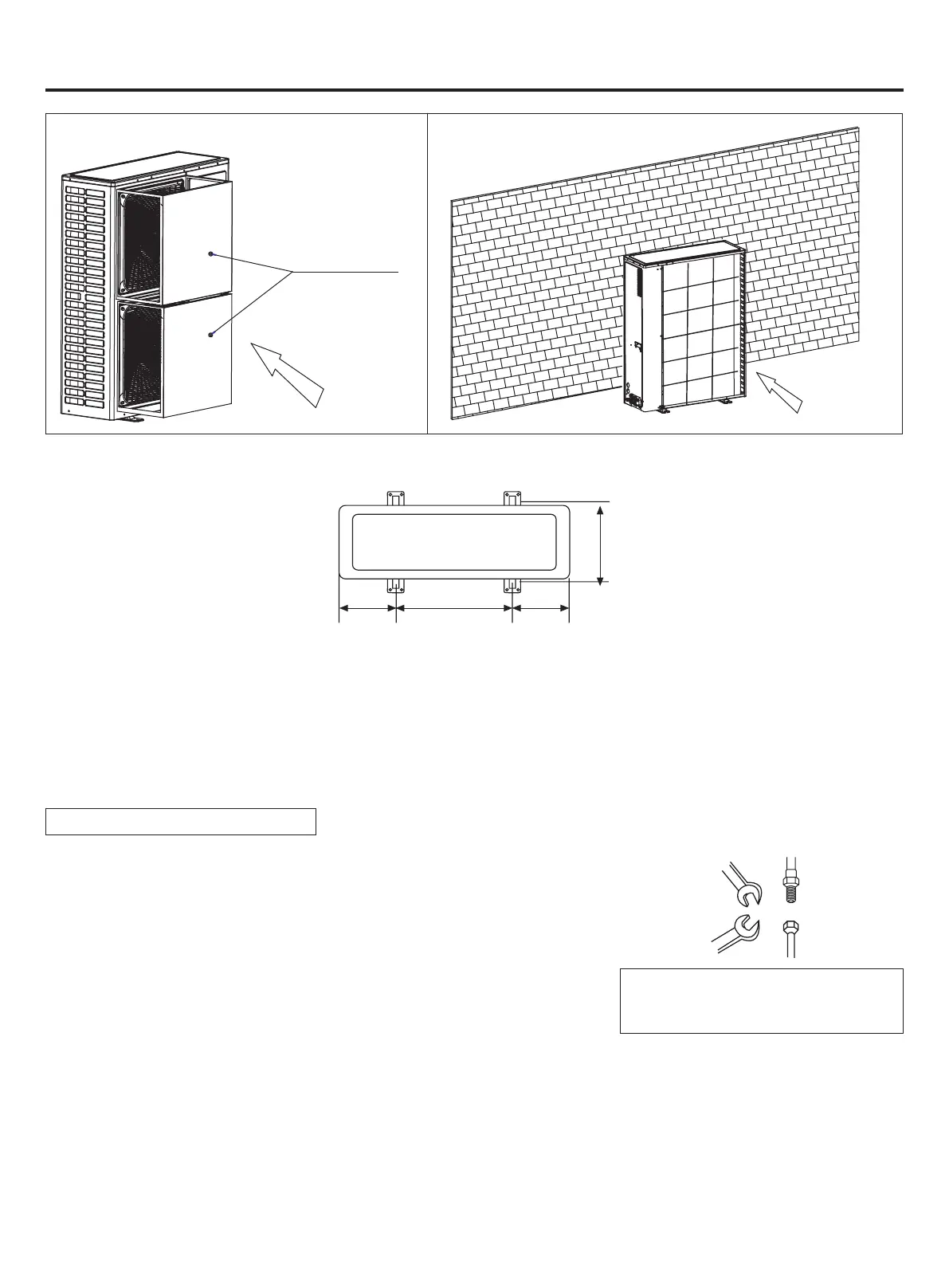

Instruções de Instalação
(1) Usar deetor de vento (2) Perto da parede
• Se o revestimento na área de xação for retirado, as porcas enferrujam facilmente.
• Dimensões (vista superior) (unidade de medida: mm)
190 190
580
380
Vento forte
Deetor de
vento
Vento forte
