9
Instruções de Instalação

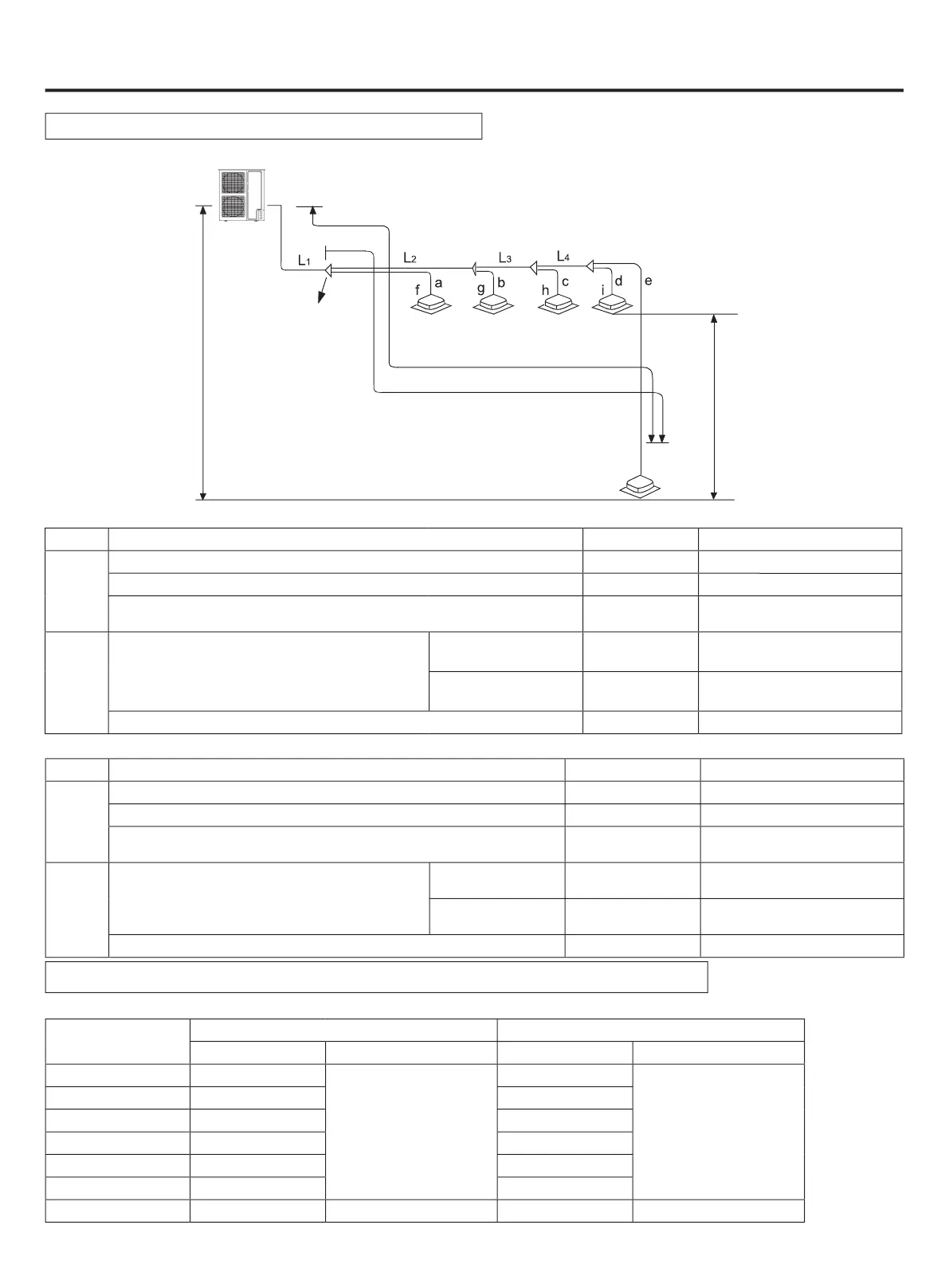

Diferença de altura e comprimento da tubulação
1. Comprimento e diferença de altura permitidos
Valor admissível Parte da tubulação
Comprimento
da tubulação
Comprimento total da tubulação (comprimento real) 100m L1+L2+L3+L4+a+b+c+d+e
Comprimento do tubo mais distante 50m L1+L2+L3+L4+e
Comprimento do tubo da unidade interior mais distante atrás do primeiro
tubo de derivação L (*)
30m L2+L3+L4+e
Diferença
de altura
Diferença de altura entre unidades interior e
exterior H
Unidade exterior
superior
30m ——
Unidade exterior
inferior
20m ——
Diferença de altura entre unidades interiores h 10m ——
AU282, AU032: Comprimento máximo e diferença de altura máxima permitidos para a tubulação de refrigerante
Valor admissível Parte da tubulação
Comprimento
da tubulação
Comprimento total da tubulação (comprimento real) 150m L1+L2+L3+L4+a+b+c+d+e
Comprimento do tubo mais distante 70m L1+L2+L3+L4+e
Comprimento do tubo da unidade interior mais distante atrás do
primeiro tubo de derivação L (*)
40m L2+L3+L4+e
Diferença
de altura
Diferença de altura entre unidades interior e
exterior H
Unidade exterior
superior
30m ——
Unidade exterior
inferior
20m ——
Diferença de altura entre unidades interiores h 10m ——
AU48~60, AU07: Comprimento máximo e diferença de altura máxima permitidos para a tubulação de refrigerante
Diferença de altura entre unidades interior e
exterior
Diferença de altura entre
unidades interiores
h≤10m
Comprimento do tubo mais distante
atrás do primeiro tubo de derivação L
Primeiro tubo
de derivação
Unidade exterior
Unidade interior
Comprimento do tubo mais distante L
A. Unidade exterior
Especicação da tubulação da unidade e método de conexão (unidade: mm)
Modelo
Parte da tubulação de gás Parte da tubulação de líquido
Diâmetro (mm) Método de ligação Diâmetro (mm) Método de ligação
Ø15,88
Ponta afunilada
Ø9,52
Ponta afunilada
Ø9,52
Ø19,05 Ø9,52
Ø19,05 Ø9,52
Ø19,05
AWAU
-YCV080-H1
1
AWAU-YCV150-H11
AWAU-YCV150-H13
AWAU-YCV180-H13
