10
B. Unidade interior

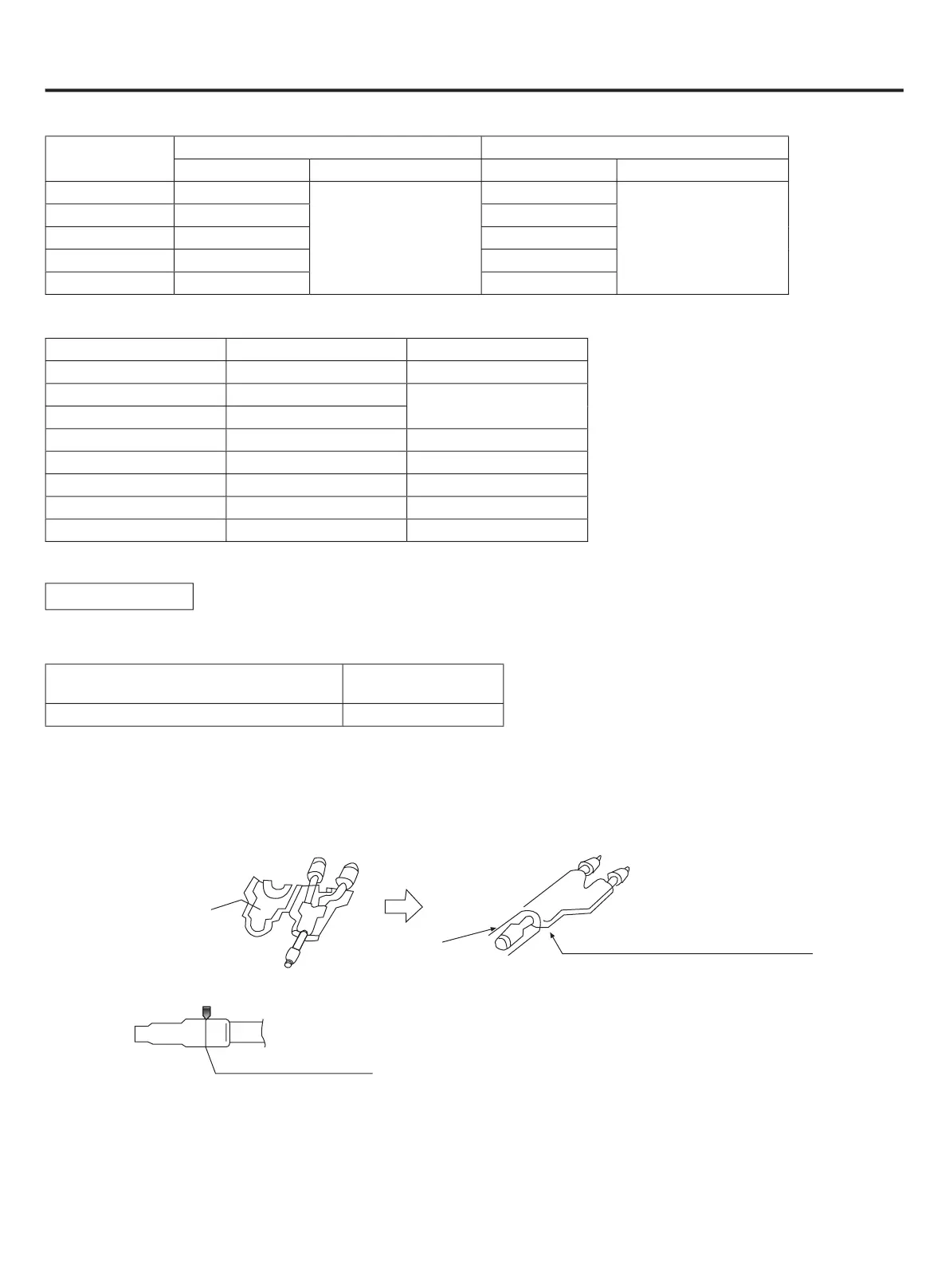

C. Especicação da tubulação e torque
Nota: Se o tubo de cobre com diâmetro externo 19,05 for um tubo de bobina, a espessura deve ser superior a 1,1.
Capacidade do
modelo
Parte da tubulação de gás Parte da tubulação de líquido
Diâmetro (mm) Método de ligação Diâmetro (mm) Método de ligação
09 Ø9,52
Ponta afunilada
Ø6,35
Ponta afunilada
12 Ø12,7 Ø6,35
16 Ø12,7 Ø6,35
18 Ø12,7 Ø6,35
24 Ø15,88 Ø9,52
Diâmetro (mm) Espessura (mm) Torque (N.m)
Ø6,35 0,8 16~20
Ø9,52 0,8
40~50
Ø12,7 1,0
Ø15,88 1,0 90~120
Ø19,05 1,0 100~140
Ø22,22 1,1 ——
Ø25,4 1,2 ——
Não inferior a Ø28,58 Mais de 1,4 ——
Tubo de derivação
Tipo de unidade exterior
Seleção de tubo de derivação:
Nota:
1. Ao conectar o tubo e a unidade exterior, observe a dimensão do tubo da unidade exterior.
2. Ao ajustar o diâmetro dos tubos e das unidades a partir do nal do tubo de derivação.
3. Ao soldar com brasagem, carregue com nitrogénio. Não fazer isso pode resultar em ferrugem que levaria a danos
graves. Também pratique a borda externa da extremidade do tubo para impedir que poeira e água entrem no tubo
Capacidade total das unidades interiores
(100W)
Modelo (opcional)
Menos de 335
Instruções de Instalação
Lado adesivo
Prepare em local
Sele a conexão e enrole o isolador
térmico com ta adesiva
Cortar o tubo com o cortador
Cortado no meio
TAU-335
