11

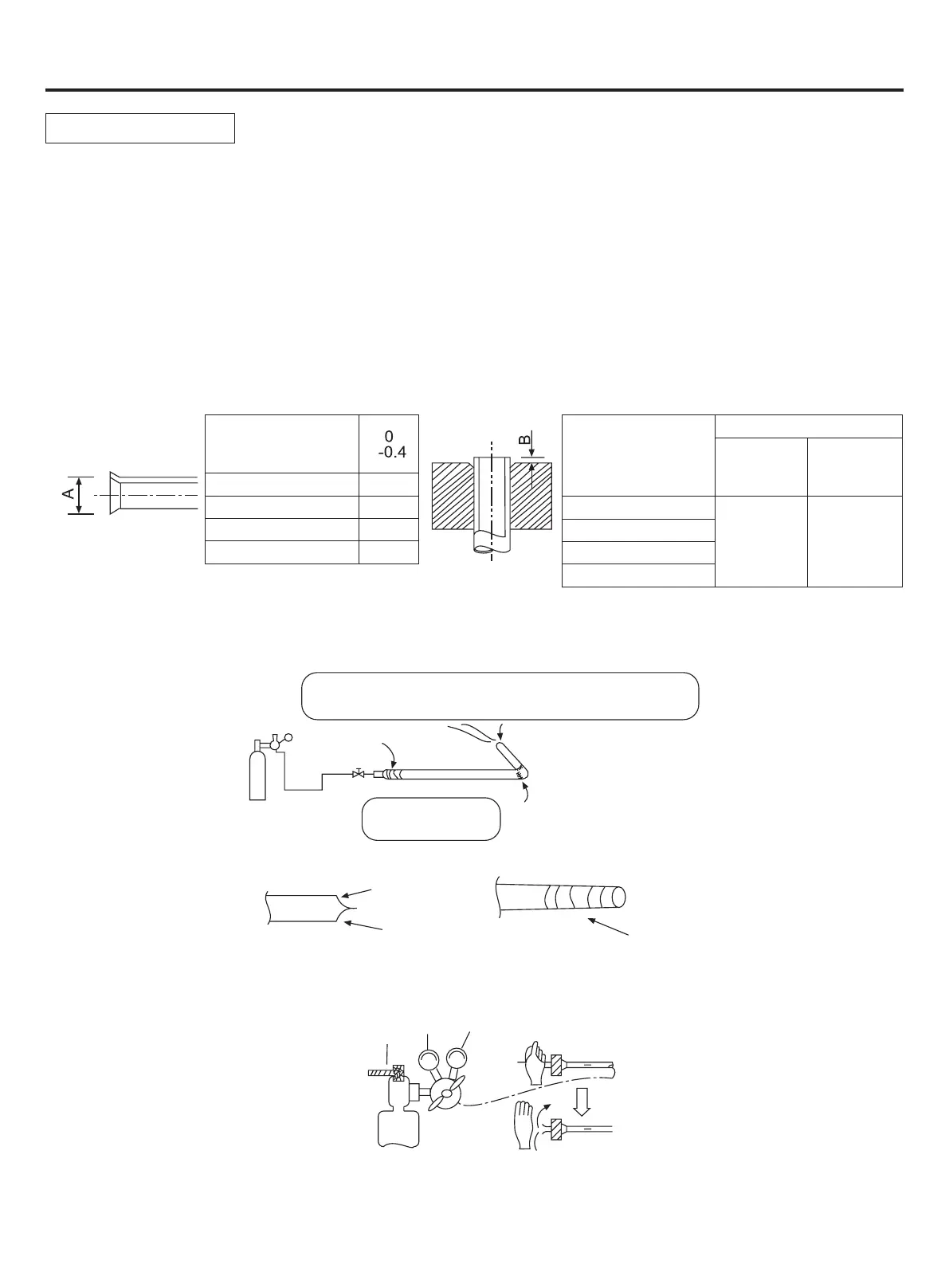

Instalação da tubulação
Ao fazer a conexão da tubulação, por favor, faça o seguinte:
Por favor, não deixe a tubagem e as peças da unidade colidirem uma com a outra.
Ao conectar as tubulações, feche completamente as válvulas.
Proteja a extremidade do tubo da penetração de água e impurezas (pressionando e soldando ou selando-o com ta adesiva).
Dobre o tubo aplicando um raio de curvatura o mais largo possível (cerca de 4 vezes o diâmetro do tubo).
A conexão entre a tubulação de líquido externo e a tubulação de distribuição é do tipo queimado. Expanda o tubo usando
a ferramenta especial para R410A após instalar a porca de expansão. Mas se o comprimento do tubo projectante tiver sido
ajustado com o calibre do tubo de cobre, você pode usar a ferramenta original para expandir o tubo.
Como a unidade trabalha com refrigerante R410A, o óleo de expansão deve ser óleo éster e não óleo mineral.
Ao fazer a conexão de are, por favor, faça o seguinte: Durante a conexão do tubo de expansão, aperte os tubos usando uma
chave dupla. O torque refere-se à informação anterior.
A conexão entre o tubo de gás externo e o tubo de distribuição de refrigerante, bem como a conexão entre o tubo de
distribuição de refrigerante e o tubo de derivação, devem ser realizadas por soldagem com brasagem.
Solde o tubo e, ao mesmo tempo, carregue-o com nitrogénio. Caso contrário, uma grande quantidade de lme de oxigénio se
formará no tubo, que pode bloquear capilares e válvula de expansão, causando acidente mortal.
Proteja a extremidade do tubo da penetração de água e impurezas (pressionando e soldando ou selando-o com ta adesiva).
O tubo do refrigerante deve estar limpo. Para fazer o nitrogénio uir sob a pressão de cerca de 0,2Mpa, ao carregar o
nitrogénio, bloqueie uma extremidade do tubo com a mão para aumentar a pressão no tubo e solte imediatamente a mão
(enquanto isso, bloqueie a outra extremidade).
Ao ligar os tubos, feche completamente as válvulas.
Ao soldar a válvula e os tubos, use um pano molhado para esfriar a válvula e os tubos.
Diâmetro externo do
tubo
(mm)
A
Ø6,35 9,1
Ø9,52 13,2
Ø12,7 16,6
Ø15,88 19,7
Expansão do tubo: A(mm)
Diâmetro externo do
tubo
(mm)
Quando é tubo duro
Ferramenta
especial
Para R410A
O primeiro
ferramenta
Ø6,35
0-0,5 1,0-1,5
Ø9,52
Ø12,7
Ø15,88
Comprimento exposto do tubo de a ser
expandido: B(mm)
Instruções de Instalação
Vedar a extremidade do tubo com ta adesiva ou com a rolha para
aumentar a resistência, encher o tubo com nitrogênio.
Só pode ser utilizado
nitrogênio gasoso.
Brasagem
<N2>
Fita
Fita adesiva
Pressione
Brasagem
1º lado
Mão
2º lado
Válvula principal
0.2MPa
