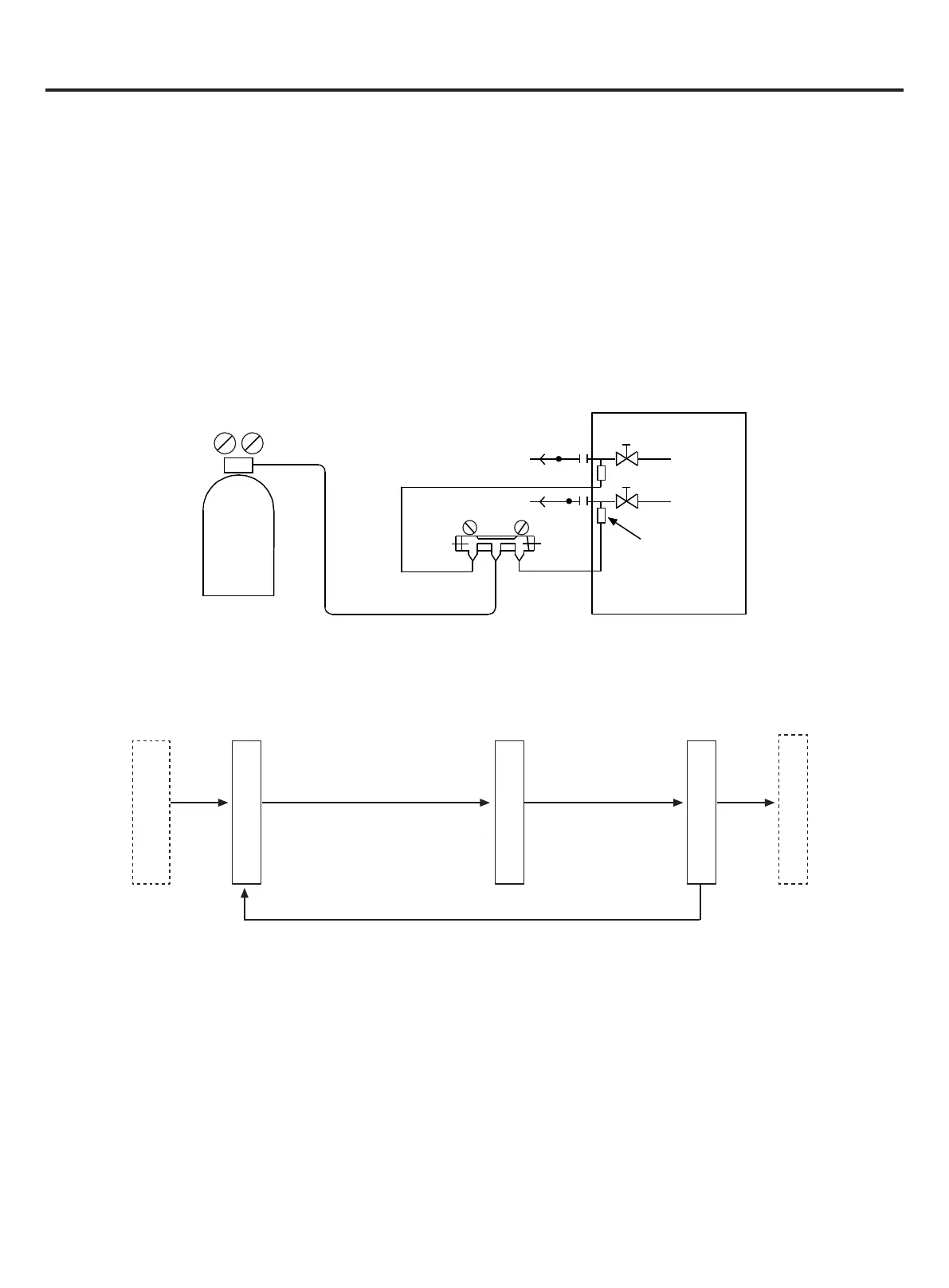

B. Teste de estanqueidade
C. Evacuação
1. A unidade externa foi executada o teste de vazamento na fábrica. Depois de conectar o tubo de distribuição, execute
o teste de vazamento entre a válvula de retenção externa e a unidade interior. Por outro lado, as válvulas devem
permanecer fechadas durante o teste.
2. Consulte a gura abaixo para carregar o nitrogênio dentro da unidade para fazer um teste. Nunca use cloro, oxigénio
ou gases inamáveis para realizar o teste de vazamento. Aplique pressão no tubo de gás e no tubo de líquido.
3. Aplique pressão gradualmente até que a pressão desejada seja atingida.
a. Aplique uma pressão de 0.5 MPa por mais de 5 minutos e conrme se a pressão cai.
b. Aplique uma pressão de 1,5 MPa por mais de 5 minutos e conrme se a pressão cai.
c. Aumente a pressão para a pressão alvo (4,0 MPa) e registre a temperatura nessa pressão.
d. Deixe-o a 4,0MPa por mais de 1 dia, se a pressão não descer, o teste é passado. Entretanto, quando a temperatura
mudar para 1 grau, a pressão também mudará 0,01MPa. Corrija a pressão.
e. Após a conrmação do a~d, se a pressão baixar, há uma fuga. Verique as juntas de soldagem e as pontas
afuniladas usando sabão, repare o vazamento e faça outro teste de vazamento.
4. Após o teste de vazamento, deve-se executar a evacuação.
Evacue o sistema pelas duas extremidades da válvula de retenção de gás e pelo conector de vericação da
válvula de retenção de líquido.
Como a unidade trabalha com refrigerante R410A, os seguintes problemas devem ser observados:manómetro
Para evitar que o óleo diferente entre na tubulação, use a ferramenta especial para o R410A, especialmente para o
coletor de manômetro e mangueira de carga.
Para impedir que o óleo do compressor entre no ciclo do refrigerante, use um adaptador que evite o reuxo.
Procedimento de operação:
Teste de estanqueidade
aprovado
Deixe por mais de 1
hora, o ponteiro de
vácuo não surge.
Após atingir -101KPa ou
menos (abaixo de -755mmHg),
deixe a bomba de vácuo a
funcionar continuamente
durante mais de 1 hora.
Carregar o refrigerante
Começa a evacuação
Vericar o vácuo
A evacuação termina
Se o indicador de vácuo aumentar, é um sinal de que há água ou
vazamento no sistema. Por favor, execute os testes e correções
necessários e execute a evacuação novamente.
Instruções de Instalação
Nitrogênio
Manusear
Hi
Coletor de medição
Hi
Para o interior
Válvula de retenção
Tubulação
de gás
Tubulação
de gás
Orifício de
vericação
Exterior
Lo
Manusear
Lo
D. Vericar o funcionamento da válvula
Método abrir/fechar:
Retire a capuz da válvula.
Gire a válvula de retenção de líquido e a válvula de retenção de gás usando uma chave sextavada até que parem. Se
abrir a válvula com força, a válvula será danicada.
Aperte a tampa da válvula.
