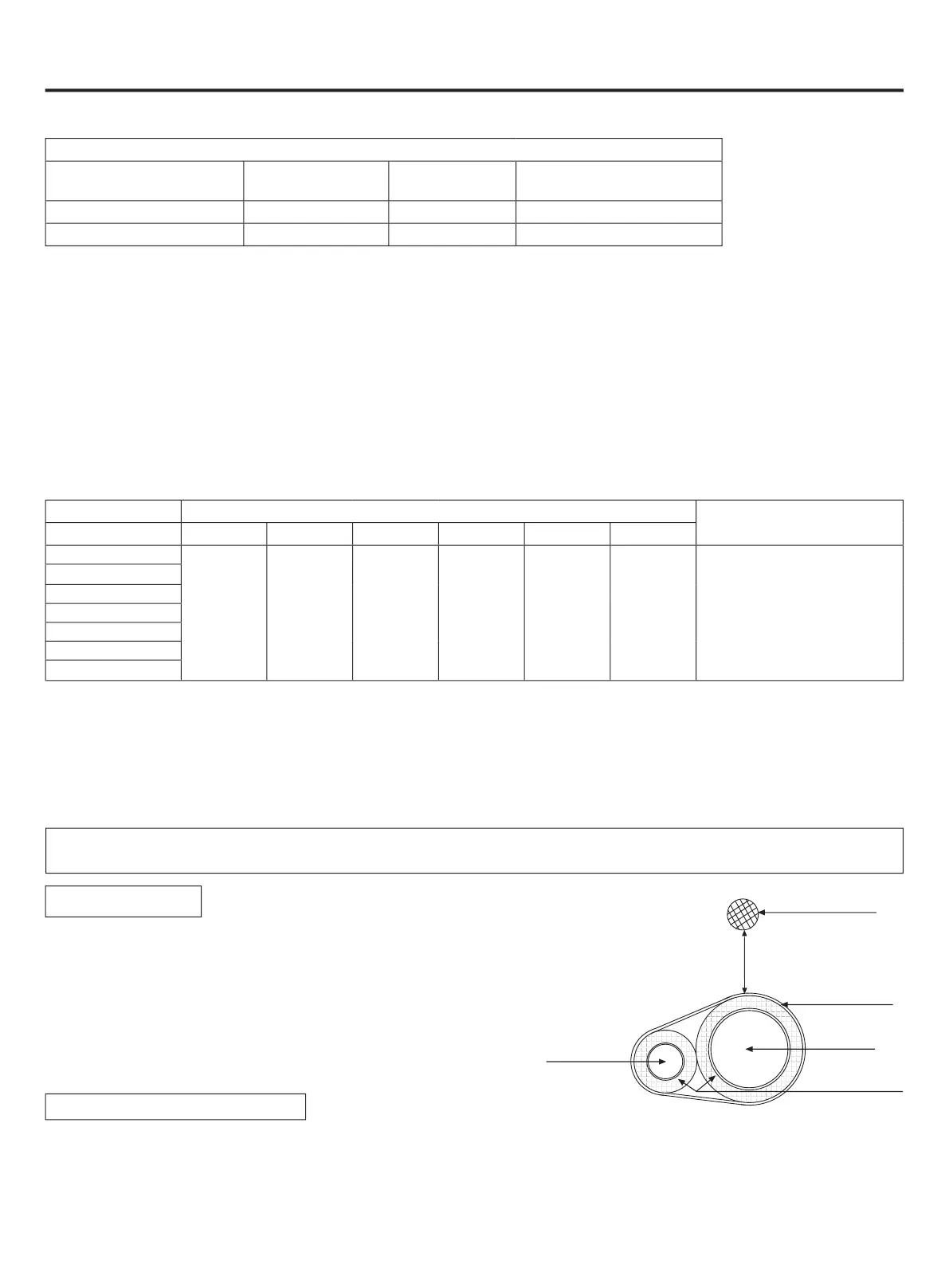

E. Carga adicional de refrigerante
Carregue o refrigerante adicional como estado líquido com o manômetro.
Se não for possível carregar completamente o refrigerante adicional quando quando a unidade exterior estiver parada, carregue-o no modo de teste.
Se a unidade funcionar por um longo período no estado de falta de refrigerante, o compressor irá ocorrer falha.
(O carregamento deve ser feito em menos de 30 minutos, especialmente quando a unidade estiver em funcionamento).
A. A quantidade de carregamento na fábrica não inclui o refrigerante contido no tubo.
B. A unidade deve ser carregada apenas usando um quantidade padrão de refrigerante (o comprimento do tubo de distribuição é 0 m).
Quantidade de carga adicional = comprimento real do tubo de líquido x quantidade adicional por metro de tubo de líquido
Quantidade de carga adicional = L1 x 0,35 + L2 x 0,25 + L3 x 0,17 + L4 x 0,11 + L5 x 0,054 + L6 x 0,022
L1: comprimento total do tubo de líquido 22,22 L2: comprimento total do tubo de líquido 19,05 L3: comprimento total do tubo de líquido 15,88
L4: comprimento total do tubo de líquido de 12,7 L5: comprimento total do tubo de líquido de 9,52 L6: comprimento total do tubo de líquido de 6,35
C. Carga de refrigerante e Carga adicional
Nota:
• Para evitar que o óleo diferente entre na tubulação, use a ferramenta especial para o R410A, especialmente para o coletor de manômetro e
mangueira de carga.
• Use cores diferentes para marcar diferentes tipos de refrigerantes O R410A é rosa.
• Não use um cilindro de carregamento. O refrigerante R410A altera suas propriedades quando entra no cilindro.
• Ao carregar o refrigerante, o refrigerante deve ser retirado do tanque como estado líquido.
• Marcar na etiqueta o volume de refrigerante contado devido ao comprimento da tubulação de distribuição.
Aperte o torque como a tabela abaixo:
Torque de aperto N.m
Eixo (corpo da
válvula)
Tampa (capa)
Porca em forma de T
(vericar junta)
Para tubo de gás Menos de 7 Menos de 30 13
Para tubo de líquido 7,85 (MAX15,7) 29,4 (MAX39,2) 8,8 (MAX14,7)
Instruções de Instalação
Carga adicional de refrigerante por metro (kg/m)
Quantidade de carregamento
na fábrica
Modelo Ø19,05 Ø15,88 Ø12,7 Ø9,52 Ø6,35
0,35 0,25 0,17 0,11 0,054 0,022 Veja a placa de identicação
GWP: 2088
O produto contém gases uorados com efeito de estufa e o seu funcionamento depende desses gases.
• A tubulação de gás e a tubulação de líquido devem ser isoladas separadamente.
• O material de isolamento térmico do tubo de gás deve suportar temperaturas
acima de 120°C. O material de isolamento térmico do tubo de líquido deve
suportar temperaturas acima de 70°C.
• A espessura do material de isolamento térmico deve ser superior a 10 mm. Se
a temperatura ambiente for 30°C e a humidade relativa for superior a 80%, a
espessura desse material deverá ser superior a 15 mm.
• O material deve aderir ao tubo sem folga. Para conseguir isso, enrole usando ta
adesiva. O cabo de conexão não deve ser conectado ao material de isolamento
térmico e deve ser separado por pelo menos 20 cm.
Isolamento térmico
• Em funcionamento, a tubulação irá vibrar e expandir-se ou encolher. Se não for xado corretamente, o refrigerante poderá se concentrar em uma
secção do tubo e causar a quebra.
• Para evitar a tensão central, xe a tubulação a cada 2-3m.
Fixar a tubulação do refrigerante
Cabo de conexão
Mais de 20cm
Fita adesiva
Tubulação
de gás
Controlador do
Tubulação
de líquidos
Ø22,22
AWAU-YCV080-H11
AWAU-YCV150-H11
AWAU-YCV150-H13
AWAU-YCV180-H13
