Instrucción de instalación

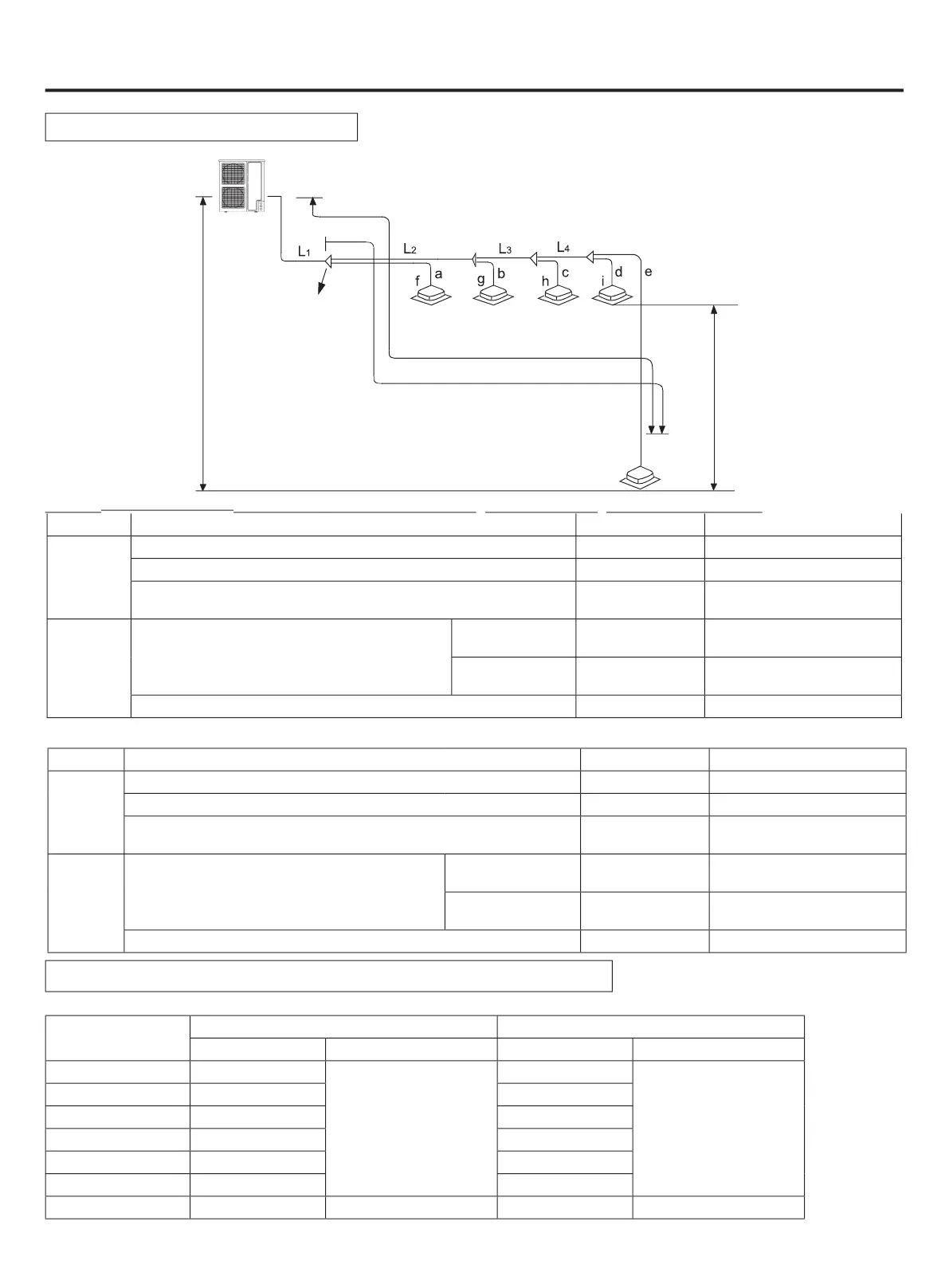

Longitud de tubo y diferencia de altura
1. Longitud de tubo y diferencia de altura permisible
Valor permisible Parte del tubo
Longitud
del tubo
Longitud total del tubo (longitud actual) 150m L1+L2+L3+L4+a+b+c+d+e
Tubo más lejano L 70m L1+L2+L3+L4+e
Longitud del tubo de la unidad interior que es más lejano del
primer tubo de derivación L (*)
40m L2+L3+L4+e
Diferencia
de altura
Diferencia de altura entre unidades interior y
exterior H
Por encima del
exterior
30m ——
Debajo del
exterior
20m ——
Diferencia de altura entre unidades interiores h 10m ——
Diferencia de altura entre unidades
interior y exterior
Diferencia de altura
entre unidades interiores
h≤10m
Longitud del tubo más lejano después
del primer tubo de derivación L
Primer tubo
de derivación
Unidad exterior
Unidad interior
Longitud del tubo más lejano L
A. Unidad exterior
Especicaciones del tubo de unidad y método de conexión (unidad: mm)
Modelo
Lado de tubo de gas Lado de tubo de líquido
Método de conexión Diámetro (mm) Método de conexión
Ø15,88
Junta abocinada
Ø9,52
Junta abocinada
Ø9,52
Ø9,52
Ø19,05 Ø9,52
Valor permisible Parte del tubo
Longitud
del tubo
Longitud total del tubo (longitud actual) 100m L1+L2+L3+L4+a+b+c+d+e
Tubo más lejano L 50m L1+L2+L3+L4+e
Longitud del tubo de la unidad interior que es más lejano del
primer tubo de derivación L (*)
30m L2+L3+L4+e
Diferencia
de altura
Diferencia de altura entre unidades interior y
exterior H
Por encima del
exterior
30m ——
Debajo del
exterior
20m ——
Diferencia de altura entre unidades interiores h 10m ——
Tipo de AWAU-YCV150-H11/AWAU-YCV150-H13/AWAU-YCV180-H13: Longitud máxima y diferencia de altura permisible del tubo de refrigerante
Tipo de
AWAU-YCV080-H11: Longitud m
áxima y diferencia de altura permisible del tubo de refrigerante
Diámetro (mm)
Ø19,05
Ø19,05
AWAU-YCV080-H11
AWAU-YCV180-H13
AWAU-YCV150-H13
AWAU-YCV150-H11
