10

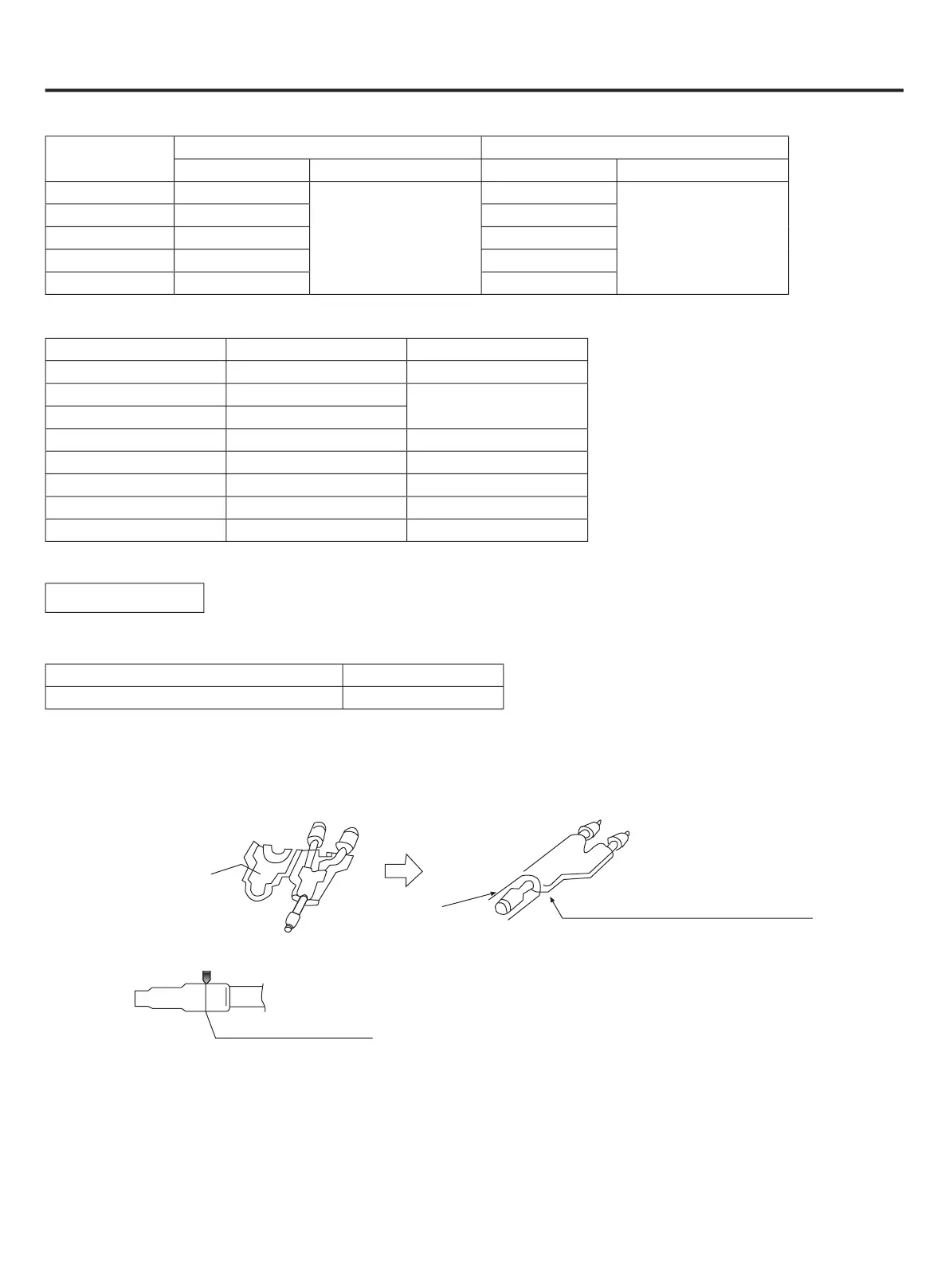

B. Unidad interior
C. Especicaciones del tubo y par
Aviso: Si el tubo de cobre con diámetro exterior de 19,05 es un tubo en espiral, el espesor debe ser más de 1,1.
Capacidad del
modelo
Lado de tubo de gas Lado de tubo de líquido
Diámetro (mm) Método de conexión Diámetro (mm) Método de conexión
09 Ø9,52
Junta abocinada
Ø6,35
Junta abocinada
12 Ø12,7 Ø6,35
16 Ø12,7 Ø6,35
18 Ø12,7 Ø6,35
24 Ø15,88 Ø9,52
Diámetro (mm) Espesor (mm) Par (N.m)
Ø6,35 0,8 16~20
Ø9,52 0,8
40~50
Ø12,7 1,0
Ø15,88 1,0 90~120
Ø19,05 1,0 100~140
Ø22,22 1,1 ——
Ø25,4 1,2 ——
No menor deØ28,58 Más de 1,4 ——
Tubo de derivación
Tipo de unidad exterior
Selección del tubo de derivación:
Aviso:
1. Al conectar el tubo con la unidad exterior, preste atención a dimensiones del tubo exterior.
2. Cuando se ajusta el diámetro entre tubos y entre unidades, se debe realizar en el lado de tubo de derivación.
3. Cuando se suelda con soldadura dura, se debe soplar nitrógeno. De lo contrario, se producirá muchos óxidos y
causará daños graves. Además, para evitar la entrada de agua y polvo en el tubo, se debe rebordear el borde exterior.
Capacidad total de interiores (100w) Modelo (opcional)
Inferior a 335
Instrucción de instalación
Lado
adhesivo
Preparación
en campo
Selle la conexión y enrolle el aislador
térmico con cinta adhesiva.
Corte el tubo con cortador
Corte en el medio
TAU-335
