12
B. Prueba de fuga
C. Evacuación
1. Se ha realizado la prueba de fuga en fábrica para la unidad exterior. Después de conectar el tubo de distribución,
realice prueba de fuga en la válvula de vericación exterior y el interior. Además, se debe cerrar las válvulas durante la
prueba.

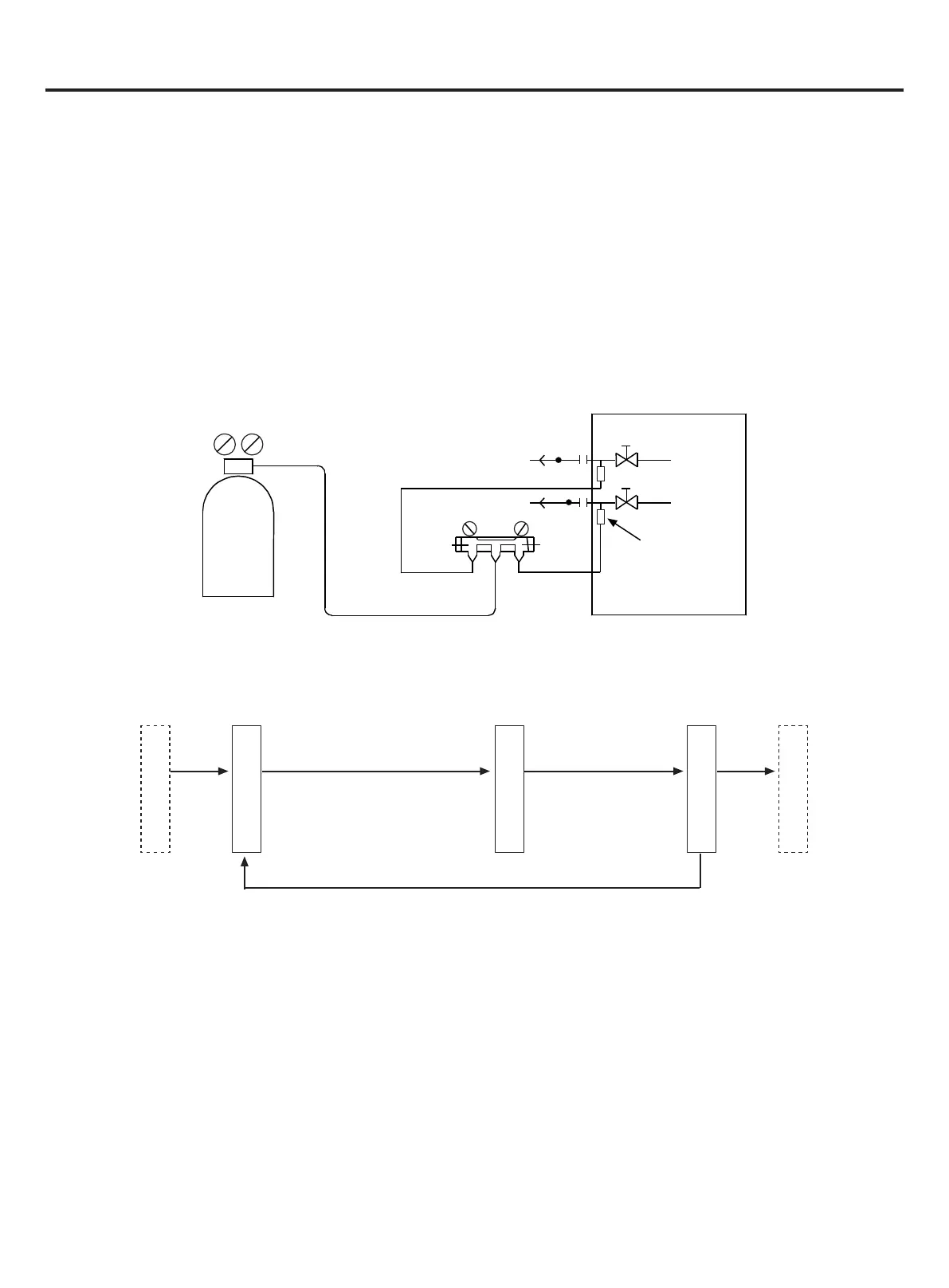

2. Reérase la siguiente gura para cargar nitrógeno en unidad para completar la prueba. Nunca utilice cloro, oxígeno y
gas inamable en prueba de fuga. Aplique presión en el tubo de gas y el tubo de líquido.
3. Aumente la presión poco a poco hasta la presión objetivo.
a. Aumente presión a 0,5MPa por más de 5 minutos, conrme si disminuye la presión.
b. Aumente presión a 1,5MPa por más de 5 minutos, conrme si disminuye la presión.
c. Aumente presión a la objetivo (4,0MPa), registre la temperatura y la presión.
d. Déjelo a 4,0Mpa por más de un día, si no se disminuye la presión, la prueba está aprobada. Al mismo tiempo, si la
temperatura cambia por un grado, la presión cambiará 0,01MPa también. Corrija la presión.
e. Después de conrmación de a- d, si se disminuye la presión, existe fuga Compruebe la posición de soldadura y la
posición abocinada por colocar japón. Modique el punto de fuga y realice otra prueba de fuga.
4. Después de la prueba de fuga, se debe realizar la evacuación.
Realice el vacío en válvula de vericación de la válvula de cierre de líquido y dos lados de la válvula de cierre de gas.
Como que la unidad se utiliza el refrigerante R410A, se debe prestar atención a los siguientes problemas:
Para evitar la entrada de diferente aceite en tubo, utilice herramienta especial para R410A especialmente para
manómetro y manguera de carga.
Para evitar que el aceite de compresor entre en el ciclo de refrigerante, haga favor de utilizar adaptador de anti-ujo
contrario.
Procedimiento de operación:
Prueba de fuga aprobada
Déjelo por más de una
hora, no sube el puntero
de vacío.
Después de alcanzar -101KPa
o menos (inferior a -755mmHg),
deje funcionar la bomba de vacío
continuamente por más de una hora.
Cargue refrigerante
Comience la evacuación
Verique el vacío
Termine la evacuación
Si el puntero del medidor de vacío sube, se indica que existe agua o fuga en el
sistema, lo inspeccione y modique, luego se aspire.
Instrucción de instalación
Nitrógeno
Asa alta
Manómetro
Alta
A interior
Válvula de vericación
Tubo de gas
Tubo de gas
Agujero de vericación
Exterior
Baja
Asa baja
D. Verique el funcionamiento de válvula
Método de abrir/ cerrar:
Quite la tapa de válvula.
Gire la válvula de cierre de líquido y la válvula de cierre de gas con llave hexagonal hasta que se detengan. Si se abre
la válvula con fuerza, se dañará la válvula.
Apriete la tapa de válvula.
