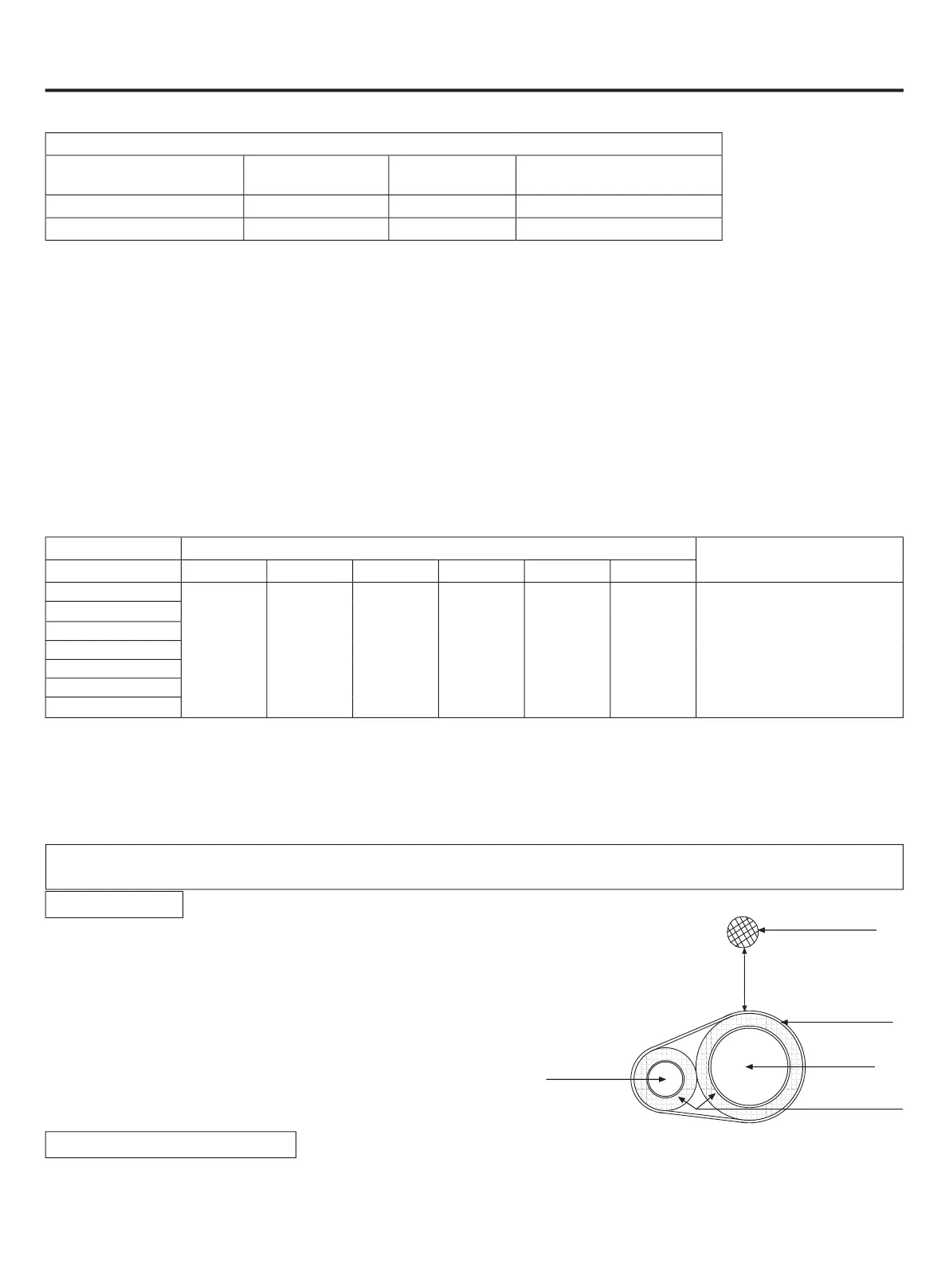

13
E. Carga de refrigerante adicional
Cargue el refrigerante adicional en estado líquido con medidor.
Si no se puede cargar completamente el refrigerante adicional cuando la unidad exterior deja de funcionar, cárguelo en
modo de puesta en marcha.
Si la unidad funciona por largo tiempo bajo estado de falta de refrigerante, aparecerá falla en el compresor.
(La carga debe ser terminada dentro de 30 minutos especialmente cuando la unidad está funcionando, igual que la carga
del refrigerante).
A. La cantidad de carga al salir de fábrica no incluye el refrigerante en tubo.
B. Sólo se debe cargar la unidad con volumen estándar de refrigerante (la longitud del tubo de distribución es de 0m).
La cantidad de carga adicional =longitud actual del tubo de líquido x cantidad adicional por metro de tubo de líquido
Cantidad de carga adicional=L1×0,35+L2×0,25+L3×0,17+L4×0,11+L5×0,054+L6×0,022
L1: longitud total del tubo de líquido de 22,22 L2: longitud total del tubo de líquido de 19,05 L3: longitud total del tubo de
líquido de 15,88
L4: longitud total del tubo de líquido de 12,7 L5: longitud total del tubo de líquido de 9,52 L6: longitud total del tubo de
líquido de 6,35
C. Carga del refrigerante y carga adicional
Aviso:
Para evitar la entrada de diferente aceite en tubo, utilice herramienta especial para R410A especialmente para
manómetro y manguera de carga.
Marque el tipo de refrigerante en diferentes colores sobre el tanque. El R410A es de rosado.
Se prohíbe utilizar cilindro de carga, porque se cambiará el R410A cuando se transere el cilindro.
Al cargar el refrigerante, se debe extraer el refrigerante del tanque en estado líquido.
Marque el volumen de refrigerante calculado de acuerdo con la longitud del tubo de distribución en la etiqueta.
Se muestra el par de apriete en la siguiente tabla:
Par de apriete N•m
Eje (cuerpo de
válvula)
Tapa (cubierta)
Tuerca de forma T (junta de
vericación)
Para tubo de gas Inferior a 7 Inferior a 30 13
Para tubo de líquido 7,85 (MAX15,7) 29,4 (MAX39,2) 8,8 (MAX14,7)
Instrucción de instalación
Carga adicional de refrigerante per metro (kg/m)
Cargue al salir de fábrica
Modelo Ø22,22 Ø19,05 Ø15,88 Ø12,7 Ø9,52 Ø6,35
0,35 0,25 0,17 0,11 0,054 0,022 Reérase a etiqueta
GWP: 2088
El producto contiene gases uorados de efecto invernadero, y su funcionamiento depende de estos gases.
El tubo de gas refrigerante y el tubo de líquido deben estar aislados
térmicamente por separado.
El material del tubo de gas debe soportar la temperatura alta de más
de 120°C. Para el material del tubo de líquido, se debe soportar la
temperatura alta de más de 70°C.
El espesor del material debe ser más de 15mm, cuando la temperatura
ambiental es 30°C, y la humedad relativa es más de 80%, el espesor
del material debe ser más de 20mm.
El material debe adherirse al tubo sin dejar espacio, luego ser
envuelto con cinta adhesiva. No se puede colocar el cable de
conexión juntos con el material de aislamiento térmico, que debe
estar a 20cm como mínimo.
Aislante térmico
Durante el funcionamiento, el tubo podrá vibrar y expandir o contraerse. Si no está sujetado, los refrigerantes estarán
reunidos en una parte del tubo, causando ruptura del tubo.
Para evitar el estrés central, je el tubo cada 2 a 3 minutos.
Fijación del tubo de refrigerante
Cable de
conexión
Más de 20cm
Cinta adhesiva
Tubo de gas
Aislante
térmico
Tubo de
líquido
AWAU-YCV080-H11
AWAU-YCV150-H11
AWAU-YCV180-H13
AWAU-YCV150-H13
