8
Matériau de tuyau et sélection de spécications
1. Veuillez sélectionner le tuyau de réfrigérant de matériau ci-dessous.
Matériau : tuyau en cuivre sans soudure par oxydation phosphorique, modèle : C1220T-1/2H (le diamètre dépasse 19,05) ;
C1220T-0 (le diamètre est moins de 15,88).
2. Épaisseur et spécifications :
Confirmer l’épaisseur et spécifications selon la méthode de sélection de tuyau (l’unité est avec R410A, si le tuyau plus de 19,05 est
de 0-type, la préservation de pression sera mauvaise, donc, il faut être de type 1/2H et dépasser l'épaisseur minimale.
3. Le tuyau de branchement doit être de la marque Airwell.
4. Lors de l'installation de la valve d’arrêt, il faut suivre l'instruction d’opération relative.
5. L’installation du tuyau doit être dans la gamme admissible.
6. L’installation du tuyau de branchement et du tuyau de collecte doit être effectuée selon le manuel relatif.
Instructions d'Installation

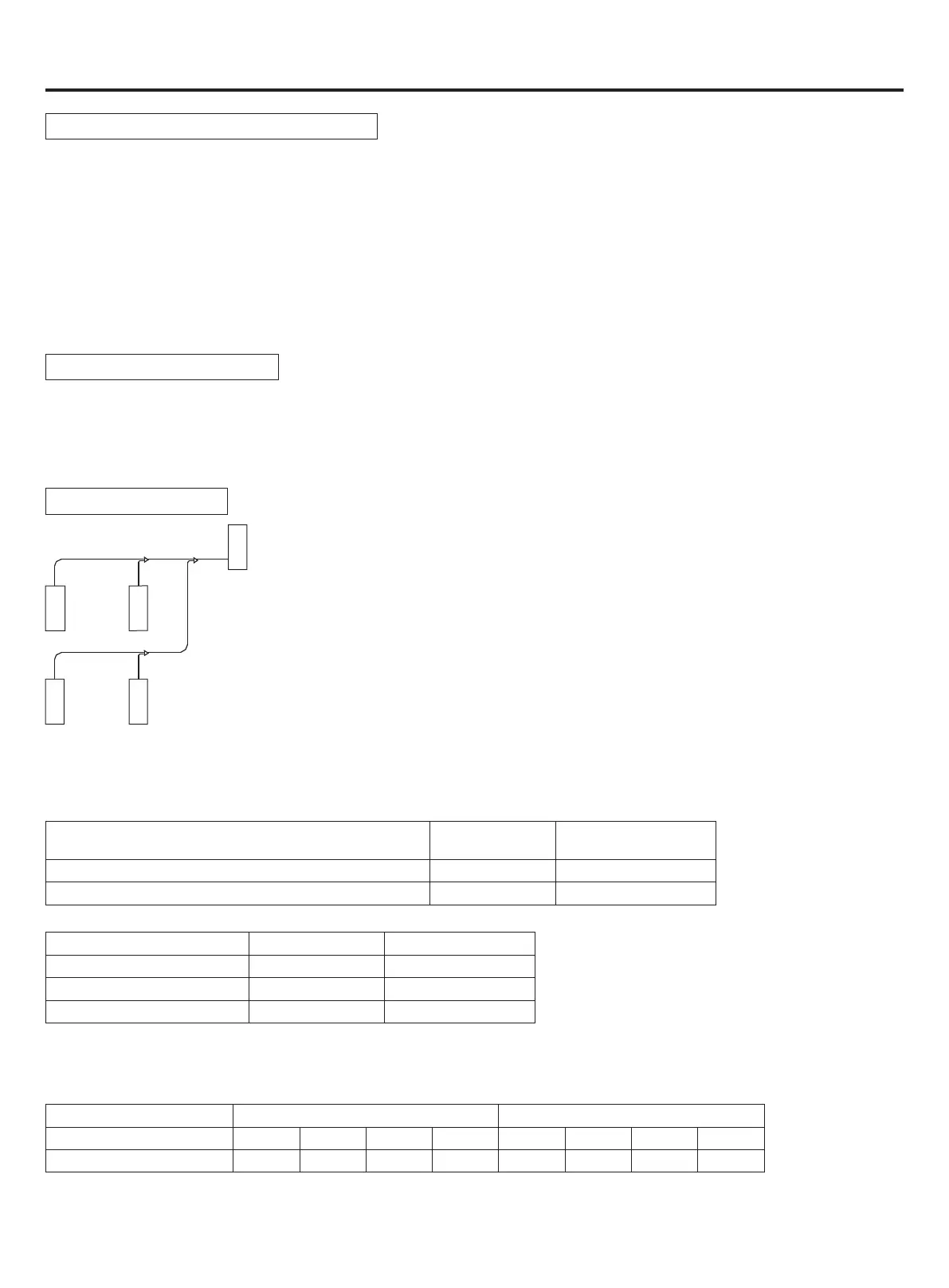

Spécication du tuyau :
a
a
a
a
b
b
c
1. Diamètre de tuyau « a » (entre l’intérieur et le tuyau de branchement) (dépend du tuyau intérieur)
Veuillez faire référence au manuel de climatiseur de l’air intérieur.
2. Diamètre de tuyau « b » (entre les tuyaux de branchement)
Capacité intérieure totale après le tuyau de branchement
(x100W)
Tuyau de gaz (mm) Tuyau de liquide (mm)
X<112 Ø15,88 Ø9,52
112≤X< 234 Ø19,05
Ø9,52
3. Diamètre de tuyau « c » (diamètre du tuyau intérieur)
Note :
Si la distance entre l’extérieur et l’intérieur le plus loin est plus de 30m, le diamètre de tuyau principal doit être élargi.
Capacité extérieure (100W) Tuyau de gaz (mm) Tuyau de liquide (mm)
80 Ø15,88 Ø9,52
150 Ø19,05 Ø9,52
180 Ø19,05 Ø9,52
Sélection de tuyau en cuivre :
Note : Si le tuyau en cuivre avec le diamètre extérieur 19,05 est enroulé, l’épaisseur doit être plus de 1,1.
dureté exibilité semi-dureté
Diamètre extérieur (mm) Ø6,35 Ø9,52 Ø12,7 Ø15,88 Ø19,05 Ø22,22 Ø25,24 Ø28,58
Épaisseur minimale (mm) 0,8 0,8 1,0 1,0 1,0 1,1 1,2 1,4
Disposition de tuyau de drainage
• Assurer que le drainage est normal.
• Dans les régions où l’accumulation de neige est possible, le gel et l’accumulation de neige dans l’espace entre l'échangeur de
chaleur et la plaque extérieure peut abaisser l’efcience de fonctionnement.
• Après avoir poinçonné le trou d'éjection, l’application de la peinture de réparation sur la surface autour des sections latérales est
recommandée pour prévenir la rouille.
