9
Instructions d'Installation
Tuyau long et chute importante
1. Différence admissible de longueur et de hauteur du tuyau
Valeur admissible Pièce de tuyau
Longueur de
tuyau
Longueur totale de tuyauterie (longueur actuelle) 100m L1+L2+L3+L4+a+b+c+d+e
Tuyau L le plus long 50m L1+L2+L3+L4+e
Longueur de tuyau de l'unité intérieure le plus loin avec le premier tuyau de branchement L (*) 30m L2+L3+L4+e
Chute
hauteur
Hauteur de chute entre les unités intérieure et extérieure H
Au-dessus de l'extérieur 30m ——
Au-dessous de l'extérieur 20m ——
Hauteur de chute entre les unités intérieures h 10m ——
Valeur admissible Pièce de tuyau
Longueur
de tuyau
Longueur totale de tuyauterie (longueur actuelle) 150m L1+L2+L3+L4+a+b+c+d+e
Tuyau L le plus long 70m L1+L2+L3+L4+e
Longueur de tuyau de l'unité intérieure le plus loin avec le premier tuyau de branchement L
(*)
40m L2+L3+L4+e
Chute
hauteur
Hauteur de chute entre les unités intérieure et extérieure H
Au-dessus de l'extérieur 30m ——
Au-dessous de l'extérieur 20m ——
Hauteur de chute entre les unités intérieures h 10m ——

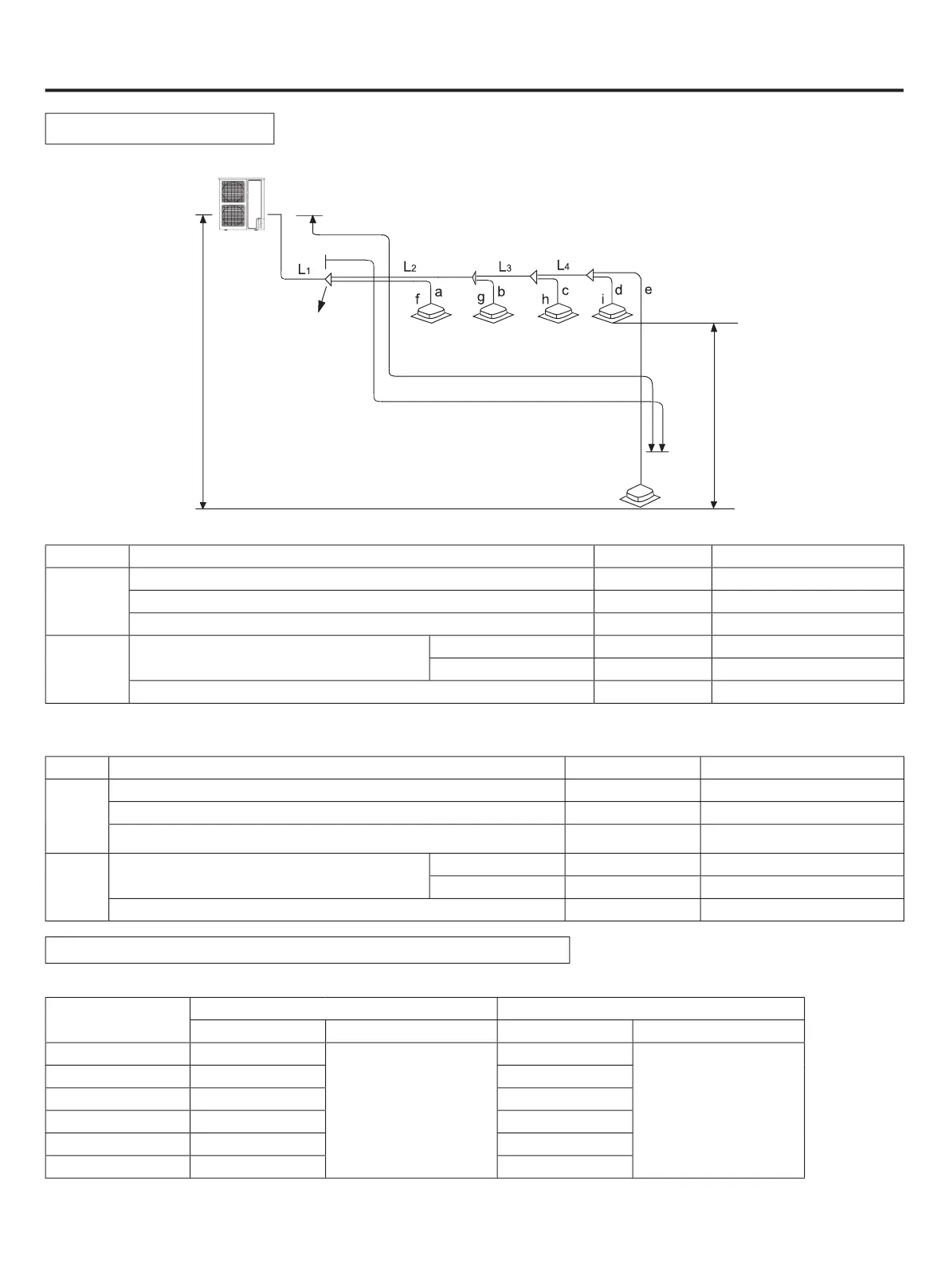

Hauteur de chute entre les unités intérieures et extérieures
Hauteur de chute entre
les unités intérieures
h≤10m
Longueur du tuyau le plus long après
le premier tuyau de branchement L
Premier tuyau de
branchement
Unité extérieure
Unité intérieure
Longueur du tuyau L le plus long
A. Unité extérieure
Méthode de connexion et spécications du tuyau de l’unité (unité : mm)
Modèle
Côté de tuyau de gaz Côté de tuyau de liquide
Diamètre (mm) Méthode de connexion
Diamètre (mm)
Méthode de connexion
Ø15,88
Joint à embase
Ø9,52
Joint à embase
Ø19,05
Ø9,52
Ø19
,05
Ø9,
52
AWA
U-YCV150-H13
AWAU-YCV150-H1
1
AWAU-YCV180-H13
Ø9,52
Ø19,05
AWAU-Y
CV080-H11
AWAU-YCV150-H11/AWAU-YCV150-H13/AWAU-YCV180-H13 type : Longueur maxim
ale et hauteur de chute a
dmissibles du tuyau de
réfrigérant
AWAU-YCV080-H11
type : Longueur maxim
ale et hauteur de chute a
dmissibles du tuyau de ré
frigérant
