Airwell Flow Logic II R410A User Manual

8
Auswahl des Rohrmaterials und der Spezikationen
1. Bitte wählen Sie die Kältemittelleitung aus dem unten angegebenen Material.
Material: das phosphoroxidierende nahtlose Kupferrohr, Modell: C1220T-1 / 2H (Durchmesser über 19,05), C1220T-0
(Durchmesser unter 15,88).
2. Dicke und Spezifikationen:
Überprüfen Sie die Rohrdicke und -spezifikationen gemäß der Rohrauswahlmethode (die Einheit entspricht R410A.
Wenn das Rohr über 19,05 den Typ 0 hat, ist die Druckbeständigkeit schlecht. Daher muss es vom Typ 1 / 2H sein und
die Mindestdicke überschreiten .
3. Das Abzweigrohr muss von Airwell kommen.
4. Beachten Sie beim Einbau des Absperrventils die entsprechenden Betriebsanweisungen.
5. Die Rohrverlegung sollte im zulässigen Bereich liegen.
6. Die Installation des Abzweigrohrs und des Sammelrohrs sollte gemäß der entsprechenden Anleitung erfolgen.
Installationsanleitung

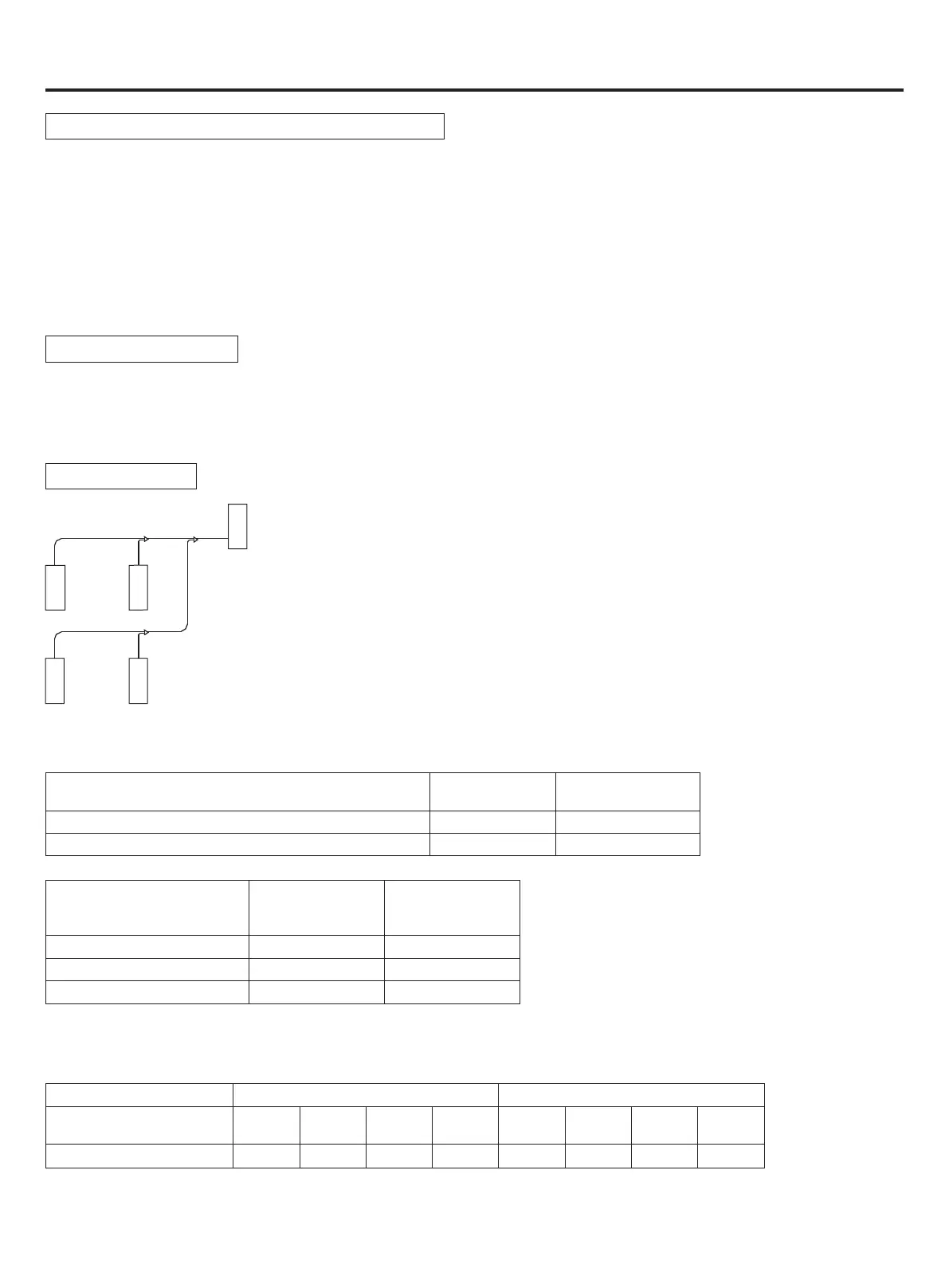

Rohrspezikation:
a
a
a
a
b
b
c
1. Rohrdurchmesser „a“ (zwischen Innen- und Abzweigrohr) (abhängig vom Innenrohr)
Bitte beziehen Sie sich auf das Handbuch der Raumklimaanlage.
2. Rohrdurchmesser „b“ (zwischen Abzweigrohren)
Gesamtinnenkapazität nach dem Abzweigrohr
(x100W)
Gasleitung (mm)
Flüssigkeitsleitung
(mm)
X<112 Ø15,88 Ø9,52
112≤X< 234 Ø19,05
Ø9,52
3. Rohrdurchmesser „c“ (Rohraußendurchmesser)
Hinweis:
Wenn der Abstand vom Außenbereich zum längsten Innenbereich mehr als 30 m beträgt, sollte das Hauptrohr den
vergrößerten Durchmesser haben.
Außenkapazität (100W) Gasleitung (mm) Flüssigkeitsleitung
(mm)
80 Ø15,88 Ø9,52
150 Ø19,05 Ø9,52
180 Ø19,05 Ø9,52
Kupferrohrauswahl:
Hinweis: Wenn das Kupferrohr mit dem Außendurchmesser 19,05 ein Spiralrohr ist, sollte die Dicke über 1,1 liegen.
Härte Weichheit Halbhärte
Außendurchmesser
(mm)
Ø6,35 Ø9,52 Ø12,7 Ø15,88 Ø19,05 Ø22,22 Ø25,24 Ø28,58
Min. Dicke
(mm) 0,8 0,8 1,0 1,0 1,0 1,1 1,2 1,4
Ablaueitung entsorgen
• Stellen Sie sicher, dass der Abuss richtig funktioniert.
• In Regionen, in denen Schnee zu erwarten ist, kann die Ansammlung und das Einfrieren von Schnee im Raum
zwischen dem Wärmetauscher und der Außenplatte die Betriebsefzienz verringern.
• Nach dem Stanzen des Ausbrechlochs wird empfohlen, die Oberäche um die Kantenabschnitte herum mit
Reparaturfarbe zu versehen, um Rost zu vermeiden.
