Installationsanleitung
Lange Rohr und hohe Fallhöhe

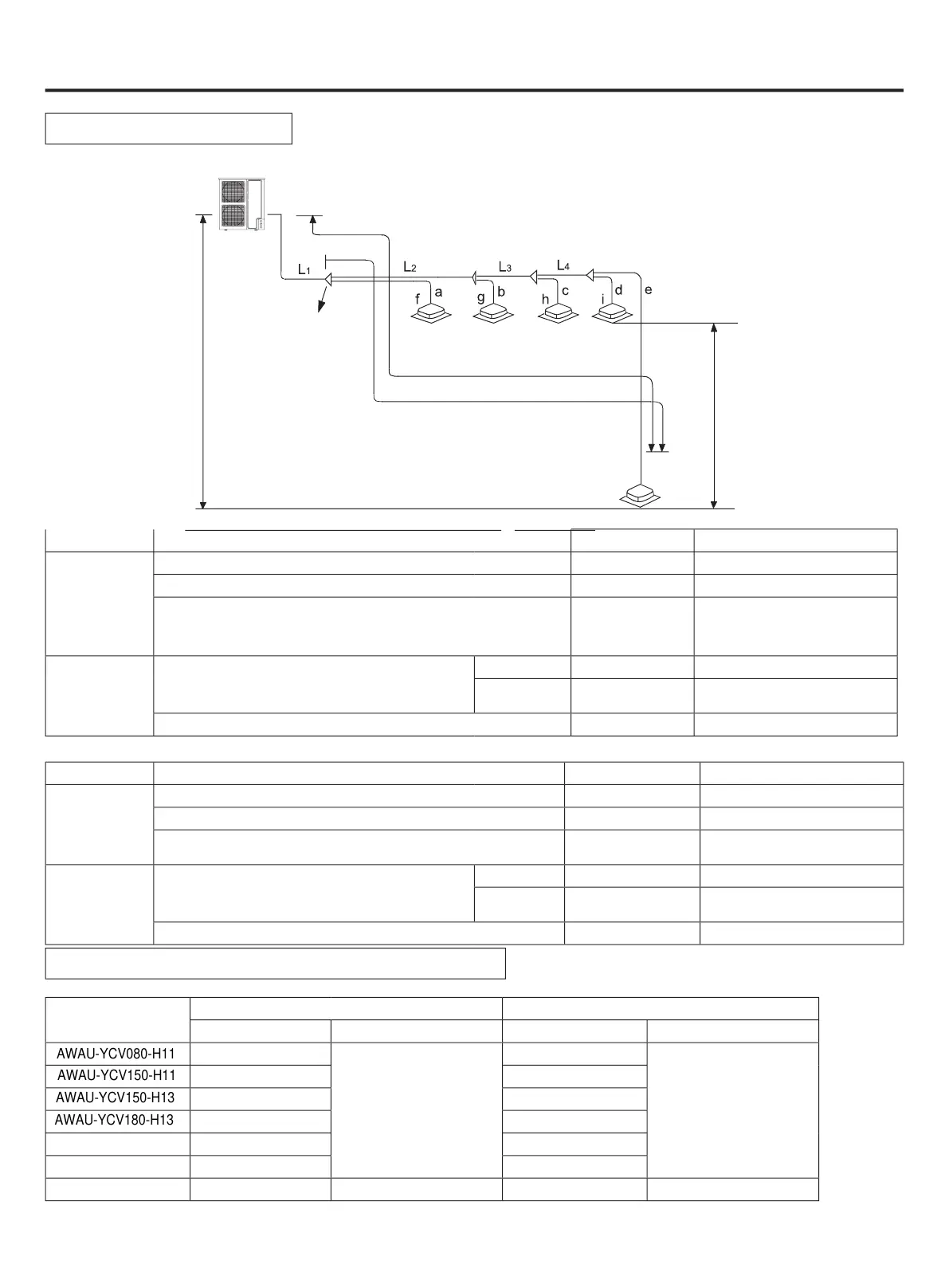

1. Zulässige Rohrlänge und Höhendifferenz
Zulässiger Wert Rohrleitungsteil
Leitungslänge
Gesamtlänge der Rohrleitung (tatsächliche Länge) 100m 1+L2+L3+L4+a+b+c+d+e
Längste Leitung L 50m L1+L2+L3+L4+e
Leitungslänge der Inneneinheit, die am weitesten von der ersten
Abzweigleitung L entfernt ist (*)
30m L2+L3+L4+e
Fallen
Höhe
Fallhöhe zwischen Innen- und Außengerät H
Im Freien 30m ——
Unterhalb der
Außeneinheit
20m ——
Fallhöhe zwischen Innengeräten h 10m ——
Zulässiger Wert Rohrleitungsteil
Leitungslänge
Gesamtlänge der Rohrleitung (tatsächliche Länge) 150m 1+L2+L3+L4+a+b+c+d+e
Längste Leitung L 70m L1+L2+L3+L4+e
Leitungslänge der Inneneinheit, die am weitesten von der ersten
Abzweigleitung L entfernt ist (*)
40m L2+L3+L4+e
Fallen
Höhe
Fallhöhe zwischen Innen- und Außengerät H
Im Freien 30m ——
Unterhalb der
Außeneinheit
20m ——
Fallhöhe zwischen Innengeräten h 10m ——
Fallhöhe zwischen Innen- und Außengeräten
Fallhöhe zwischen
Innengeräten
h≤10m
Länge der längsten Leitung nach der
ersten Stichleitung L
Erste Zweigleitung
Außeneinheit:
Inneneinheit
Länge der längsten Leitung L
A. Außengerät
Einheit Rohrklasse und Verbindungsmethode (Einheit: mm)
MODELL
Gasleitungsseite Flüssigkeitsleitung Seite
Durchmesser(mm) Anschlussmethode Durchmesser(mm) Anschlussmethode
Ø15,88 Ø9,52
Ø9,52
Ø9,52
Ø19,05 Ø9,52
AWAU-YCV080-H11
Typ: Maximale Länge und Fallhöhe der Kältemittelleitungen
AWAU-YCV150-H11/AWAU-YCV150-H13/AWAU-YCV180-H13 Typ: Maximale Länge und Fallhöhe der Kältemittelleitungen
AWAU-YCV150-H13
AWAU-YCV180-H13
AWAU-YCV150-H11
AWAU-YCV080-H11
Ø19,05
Ø19,05
Ausgestelltes Gelenk Ausgestelltes Gelenk
