11

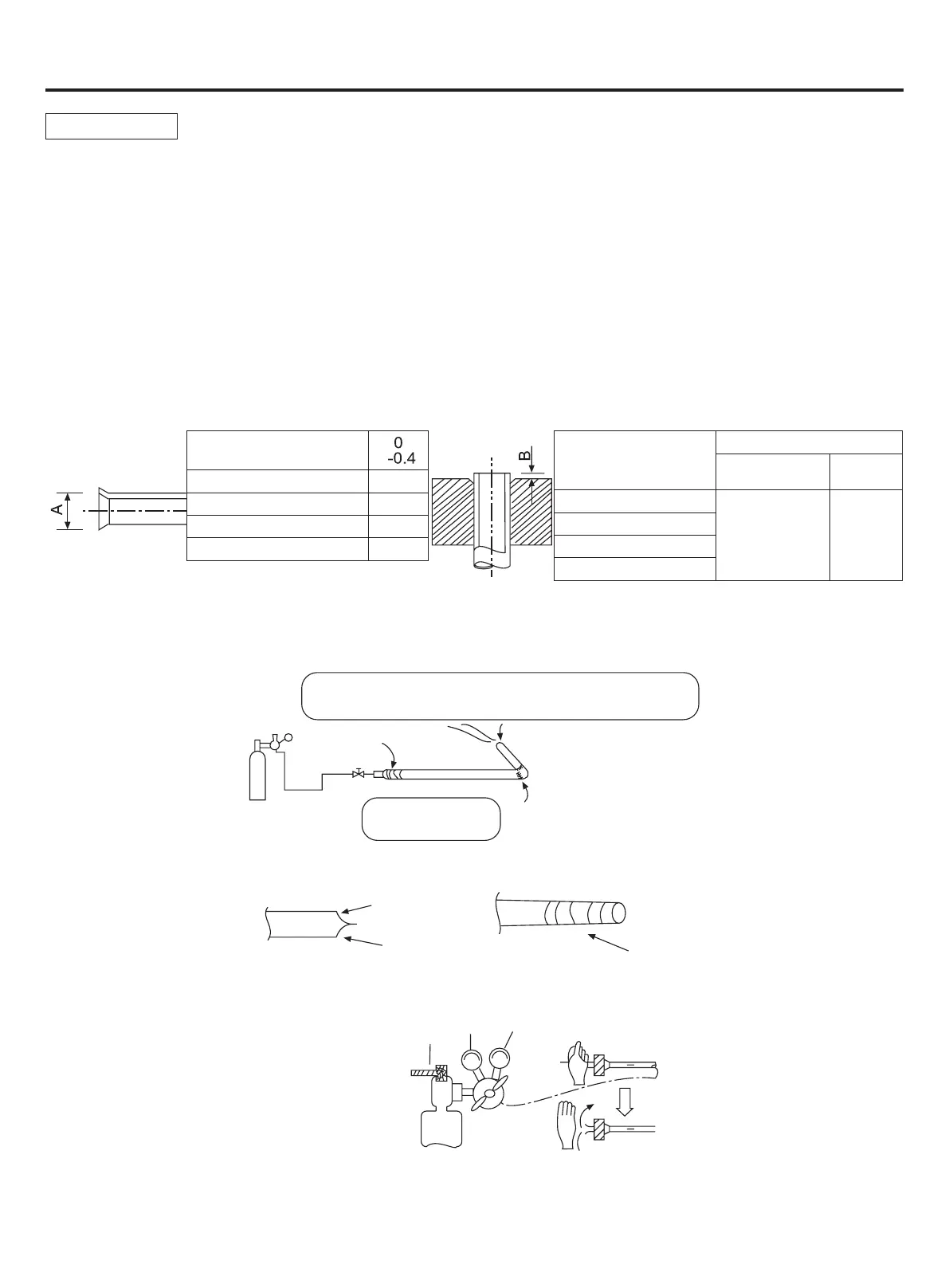

Rohrinstallation
Bei der Durchführung des Rohrleitungsanschlusses gehen Sie bitte wie folgt vor:
Bitte lassen Sie das Rohr und die Teile im Gerät nicht miteinander kollidieren.
Beim Anschluss der Leitungen sind die Ventile vollständig zu schließen.
Schützen Sie das Rohrende vor Wasser und Verunreinigungen (Schweißen nach dem Abachen oder Versiegeln mit
Klebeband).
Biegen Sie das Rohr so weit wie möglich (über das Vierfache des Rohrdurchmessers).
Die Verbindung zwischen der Flüssigkeitsleitung im Freien und der Verteilerleitung ist in Bördelform ausgeführt. Bitte
erweitern Sie das Rohr nach dem Einbau der Spreizmutter mit dem Spezialwerkzeug für R410A. Wenn aber die
überstehende Rohrlänge mit der Kupferrohrlehre eingestellt wurde, können Sie das Rohr mit dem Originalwerkzeug
aufweiten.
Da die Einheit mit R410A ausgestattet ist, ist das Expansionsöl Esteröl und nicht das Mineralöl.
Bei der Durchführung des Rohrleitungsanschlusses gehen Sie bitte wie folgt vor: Befestigen Sie die Rohre beim
Anschließen des Spreizrohrs mit einem Doppelschlüssel. Das Drehmoment bezieht sich auf die vorherige Info.
Das Außengasrohr und das Kältemittelverteilungsrohr sowie das Kältemittelverteilungsrohr und das Abzweigrohr sollten
mit Hartlot verschweißt werden.
Schweißen Sie das Rohr zur gleichen Zeit den Stickstoff auaden. Oder es verursacht eine Reihe von Verunreinigungen
(ein Oxidationslm), die die Kapillare und das Expansionsventil verstopfen und den tödlichen Ausfall verursachen.
Schützen Sie das Rohrende vor Wasser, Verunreinigungen in den Rohren (Schweißen nach dem Flachstellen oder
Versiegeln mit Klebeband).
Die Kältemittelleitung sollte sauber sein. Der Stickstoff sollte unter einem Druck von ca. 0,2 MPa ießen und beim
Laden des Stickstoffs das Ende des Rohrs von Hand stoppen, um den Druck im Rohr zu erhöhen, und dann die Hand
lösen (währenddessen das andere Ende stoppen).
Beim Anschluss der Leitungen sind die Ventile vollständig zu schließen.
Verwenden Sie vor dem Schweißen des Ventils und der Rohre das feuchte Tuch, um das Ventil und die Rohre abzukühlen.
Rohraußendurchmesser
(mm)
A
Ø6,35 9,1
Ø9,52 13,2
Ø12,7 16,6
Ø15,88 19,7
Expansionsrohr: A(mm)
Rohraußendurchmesser
(mm)
Wenn das Rohr hart ist
Spezialwerkzeug
Für R410A
Das erste
Werkzeug
Ø6,35
0-0,5 1,0-1,5
Ø9,52
Ø12,7
Ø15,88
Auskragende Länge des zu erweiternden Rohres: B(mm)
Installationsanleitung
Dichten Sie das Rohrende mit Klebeband oder dem Stopfen ab, um
den Widerstand zu erhöhen, füllen Sie das Rohr mit Stickstoff auf.
Es kann nur
Stickstoffgas
verwendet werden
Löten
<N2>
Taping
Klebeband
Flach
Löten
Erste Seite
Hand
Zweite Seite
Quellventil
0,2MPa
