6
Istruzioni per l’installazione

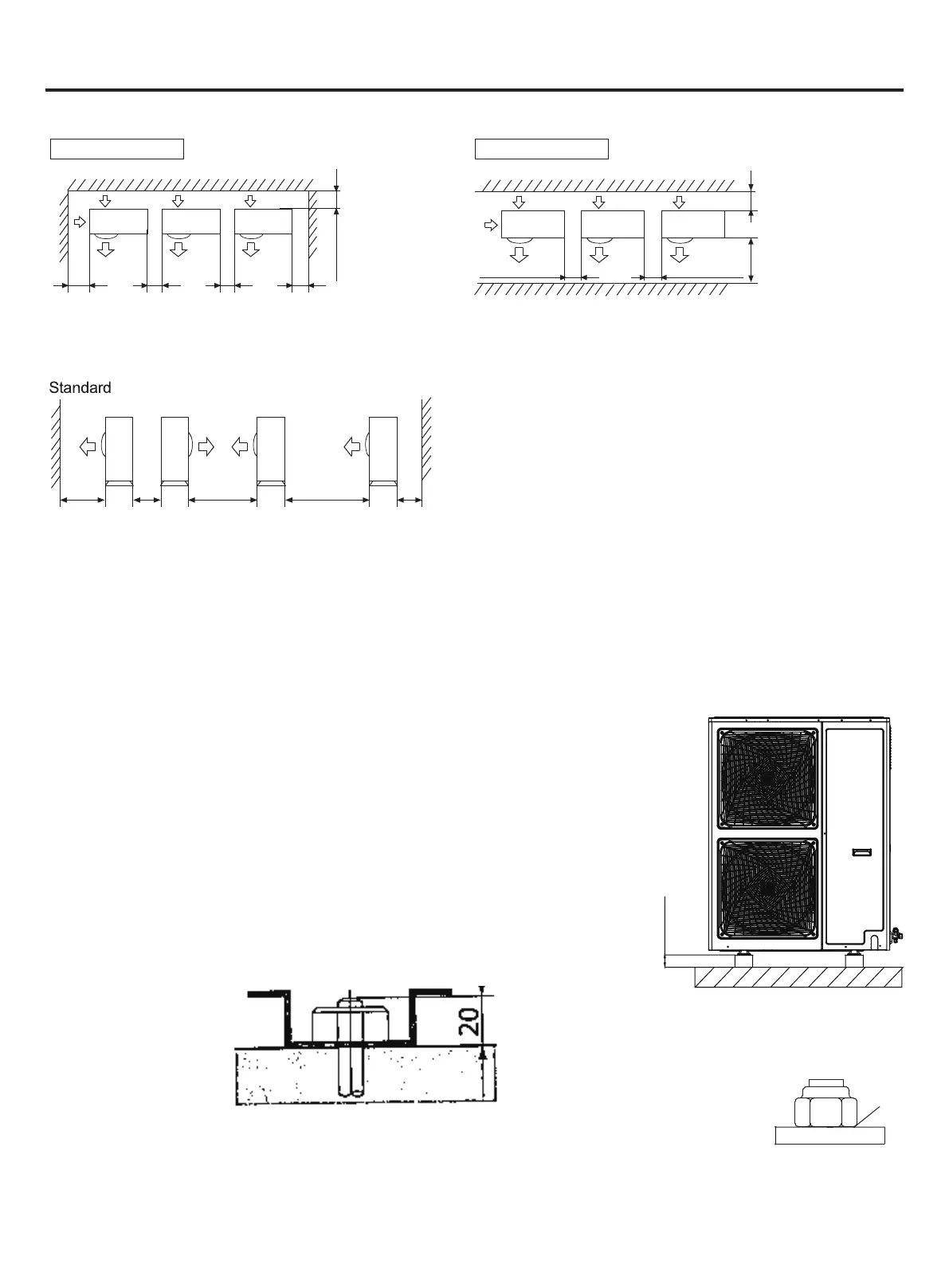

(2) Installazione di unità multiple (unità: mm)
(3) Installazione di unità multiple nella parte anteriore e posteriore (unità: pollici (mm))
Le superci superiore e due laterali devono essere esposte
allo spazio aperto e le barriere su almeno un lato della parte
anteriore e posteriore devono essere più basse dell'unità
esterna.
• Gli spazi di servizio di installazione mostrati nelle illustrazioni si basano su una temperatura di aspirazione dell'aria
di 95°F (35°C) (DB) per il funzionamento RAFFREDDAMENTO. Nelle aree in cui la temperatura d'aria regolarmente
supera 95°F(35°C) (DB) o se si prevede che il carico termico delle unità esterne superi regolarmente la capacità
operativa massima, bisogna riservare uno spazio maggiore di quello indicato sulla presa d'aria lato delle unità.
• Per quanto riguarda lo spazio di uscita richiesto dell'aria, collocare le unità tenendo conto anche dello spazio richiesto
per le tubazioni del refrigerante in loco. Consultare il proprio rivenditore se le condizioni di lavoro non corrispondono a
quelle progettate.
NOTIFICA
Se i fori di drenaggio dell'unità esterna sono coperti da una base di montaggio o dalla
supercie del pavimento, sollevare l'unità per fornire uno spazio libero di oltre 130mm sotto
l'unità esterna.
Lavoro di fondazione
• Controllare la resistenza e il livello della base di installazione in modo da
garantire che l'unità si vibra o causa vibrazioni durante il funzionamento dopo
l'installazione.
• In conformità con il progetto di fondazione nella gura, ssare l'unità in modo
sicuro mediante i bulloni di fondazione.
• È meglio avvitare i bulloni di fondazione no a quando la loro lunghezza sia
inferiore a 20 mm dalla supercie della fondazione.
• Fissare l'unità esterna ai bulloni di fondazione usando dadi con rondelle in resina (1) come mostrato
in gura.
1
(4) Precauzioni per l'installazione
• Se non è necessario installare la macchina esterna all'aperto in edici o costruzioni, è possibile utilizzare i due modi
seguenti per evitare l'inversione della ventola o i danni causati da un forte vento.
Sopra 200
Sopra 200Sopra 1000
Sopra
150
Sopra
300
Sopra
300
Sopra
300
Sopra
300
Sopra
200
Sopra 300
Sopra
1000
Sopra
1500
Sopra
2000
Sopra 300
˃130mm
Posteriore e laterale
L'altezza delle barriere è inferiore a quella dell'unità esterna
Davanti e dietro
