(5) Trasporto
Durante il trasporto, non smontare l'imballaggio. Inoltre, spostare l'unità il più vicino possibile al punto di installazione.
Se è necessario smontare l'imballaggio, appendere l'unità con corde per evitare danni.
Non appendere l'unità soltanto su due punti. Nell'appendere l'unità non sedersi su di essa. L'unità deve essere dritta.
Nel rimuovere l'unità con il carrello elevatore, inserire le forcelle nel foro speciale sul fondo dell'unità.
Quando si appende l'unità, il fune deve avere 4 pezzi di cavi di acciaio con diametro superiore a 6mm.
Posizionare il cuscinetto sulla sezione di contatto tra il cavo di acciaio e l'unità per evitare distorsioni o danni.
A. Connessione del tubo di refrigerante
Per assicurare l'efcacia, il tubo deve essere il più corto possibile.
Asciugare l'olio refrigerante sul connettore e sul dado svasato.
Quando si piega il tubo, il semi-diametro di piegatura deve essere il
più grande possibile per evitare pieghe o rottura del tubo.
Durante la connessione del tubo, mirare al centro per inlare il dado a
mano e serrarlo con chiavi doppie.
In far entrare sporcizie come sabbia o acqua nel tubo.
Metodo di connessione del tubo:
Quando si restringe o si allenta i dadi,
operare con con una chiave doppia,
poiché con chiavi singole non si è in
grado di eseguire saldamente.
Se la lettatura del dado non è puntata
verso il centro, la lettatura della vite
verrà danneggiata, inoltre causerà
perdite.
Chiave
Connettore
Dado
Chiave
Precauzioni nell'installazione delle tubazioni:
Quando si salda il connettore con una saldatura dura, caricare azoto nel tubo
dall'ossidazione. Altrimenti, la membrana di ossigeno nel tubo ostruirà i capillari e
la valvola di espansione, causando persino un incidente mortale.
Il tubo del refrigerante deve essere pulito. Se l'acqua e l'altra impurità penetrano
nel tubo, bisogna caricare l'azoto per pulire il tubo. L'azoto deve uire sotto una pressione di circa 0,5 MPa e quando si
carica l'azoto, bisogna arrestare manualmente l'estremità del tubo per aumentare la pressione nel tubo e quindi perdere la
mano (nel frattempo arrestare l'altra estremità).
L'installazione delle tubazioni deve essere eseguita dopo la chiusura delle valvole di arresto.
Prima di saldare la valvola e i tubi, utilizzare un panno umido per raffreddarli.
Quando è necessario tagliare il tubo di collegamento e i tubi secondari, utilizzare cesoie speciali e non utilizzare la sega.

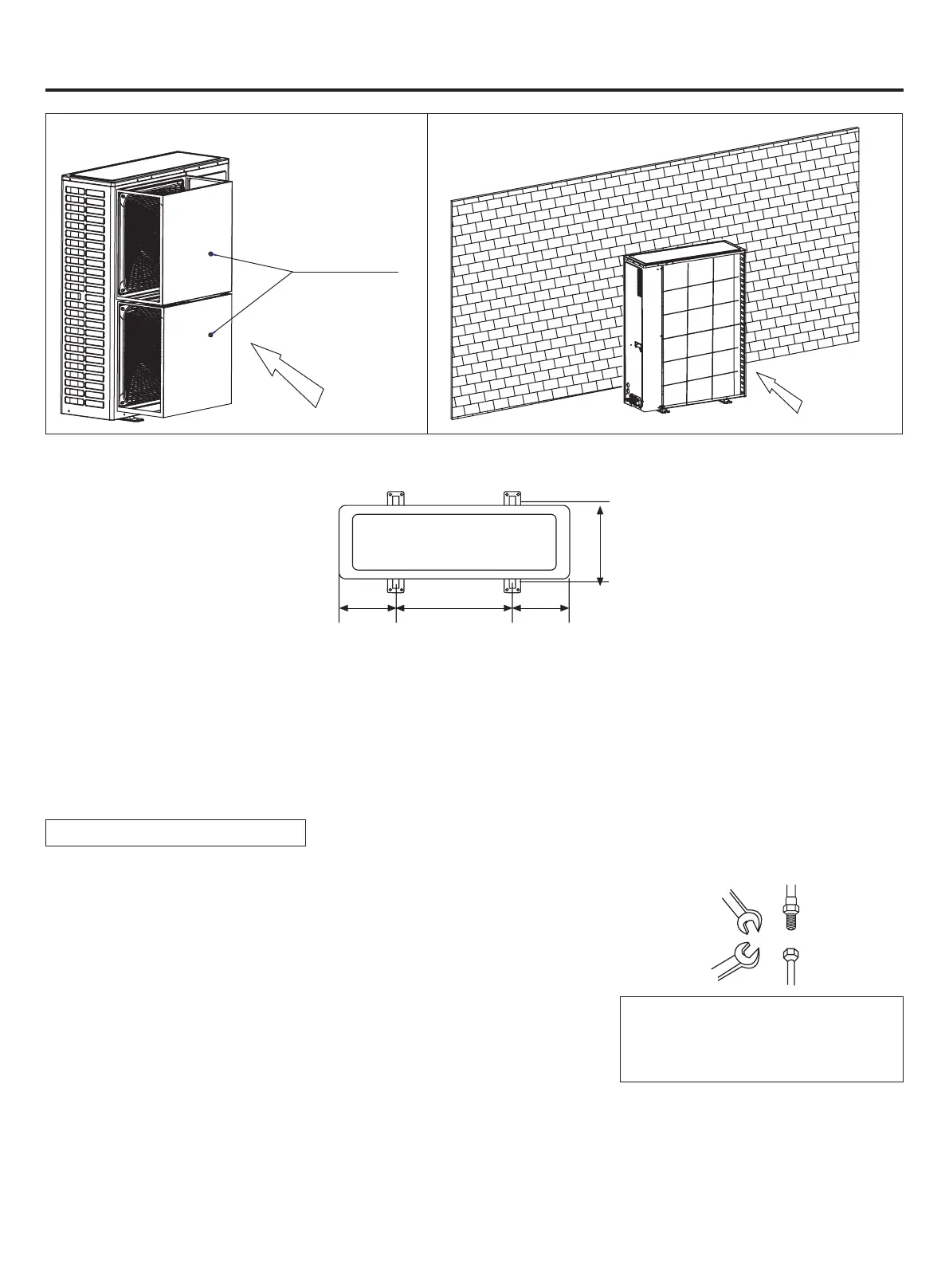

Istruzioni per l’installazione
(1) Utilizzo del parabrezza (2) Vicino all'installazione a parete
Rimuovendo il rivestimento sulla zona di ssaggio, i dadi si arrugginiscono facilmente.
Dimensioni (vista dall'alto) (unità di misura: mm)
190 190
580
380
Vento
feroce
Deettore del
vento
Vento feroce
