Airwell Flow Logic II R410A User Manual

8
Selezione di materiale e speciche delle tubazioni
1. Si prega di selezionare un tubo di refrigerante del seguente materiale.
Materiale: materiali fosforici ossidano il tubo di rame senza saldatura, modello: C1220T-1 / 2H (il diametro è superiore
a 19,05); C1220T-0 (il diametro è inferiore a 15,88).
2. Spessore e specifiche:
Determinare lo spessore e i parametri del tubo in base al metodo di selezione (l'unità funziona con R410A, se il tubo è
sopra 19,05 e di tipo 0, ci saranno problemi con la conservazione della pressione, quindi deve essere di tipo 1/2H e
superiore allo spessore minimo.
3. Il tubo secondario deve essere di Airwell.
4. Quando si installa la valvola di arresto, bisogna consultare le relative istruzioni di funzionamento.
5. L'installazione del tubo deve essere nell'intervallo consentito.
6. L'installazione del tubo secondario e del tubo di raccolta deve essere eseguita in linea con il relativo manuale.
Istruzioni per l’installazione

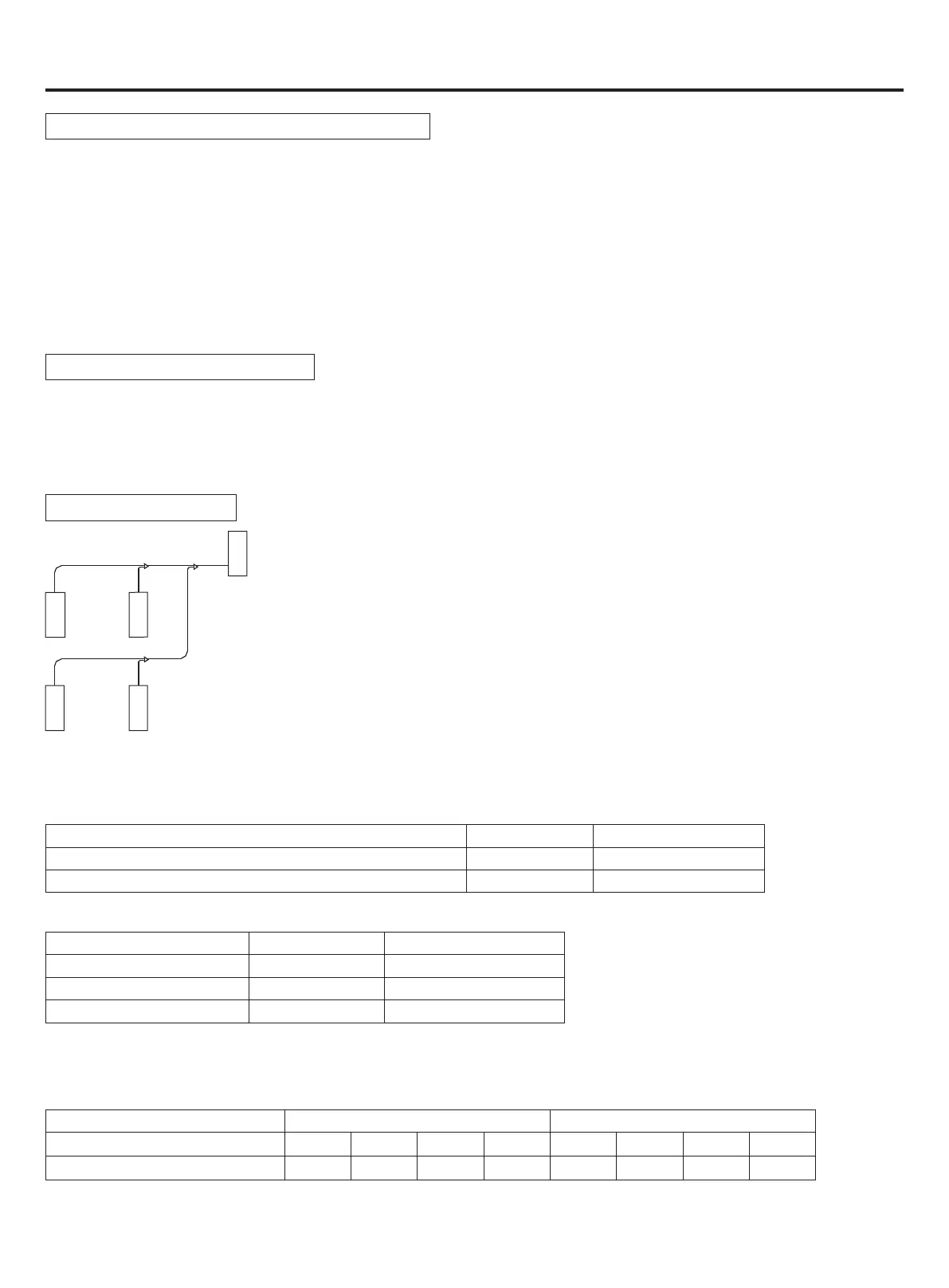

Speciche del tubo:
a
a
a
a
b
b
c
1. Diametro di tubo "a" (tra tubo interno e tubo secondario) (dipende dal tubo interno)
Fare riferimento al manuale dell'unità interna del condizionatore d'aria.
2. Diametro di tubo "b" (tra tubi secondari)
Capacità dell'unità interna dopo il tubo secondario (x100W) Tubo di gas (mm) Tubo di liquidi (mm)
X<112 Ø15,88 Ø9,52
112≤X< 234 Ø19,05
Ø9,52
3. Diametro di tubo "c" (diametro del tubo esterno)
Nota:
Quando la distanza dall'unità esterna all'unità interna più lontana è superiore a 30 m, si deve avere allargare il diametro
del tubo principale.
Capacità interna (100W) Tubo di gas (mm) Tubo di liquidi (mm)
80 Ø15,88 Ø9,52
150 Ø19,05 Ø9,52
180 Ø19,05 Ø9,52
Selezione dei tubi di rame:
Nota: Se il tubo in rame con il diametro esterno di 19,05 è un tubo a bobina, lo spessore deve essere maggiore di 1,1.
duro morbido semi-duro
Diametro esterno
(mm) Ø6,35 Ø9,52 Ø12,7 Ø15,88 Ø19,05 Ø22,22 Ø25,24 Ø28,58
Spessore minimo
(mm) 0,8 0,8 1,0 1,0 1,0 1,1 1,2 1,4
Smaltimento del tubo di drenaggio
• Assicurarsi che il drenaggio funzioni correttamente.
• Nelle regioni in cui si prevedono accumuli di neve, l'efcienza operativa potrebbe essere ridotta dall'accumulo e dal
congelamento della neve nello spazio tra lo scambiatore di calore e la piastra esterna.
• Dopo aver perforato il foro a sfondamento, si consiglia di applicare un vernice di riparazione sulla supercie attorno alle
sezioni di bordo per evitare l'arrugginimento.
