Istruzioni per l’installazione

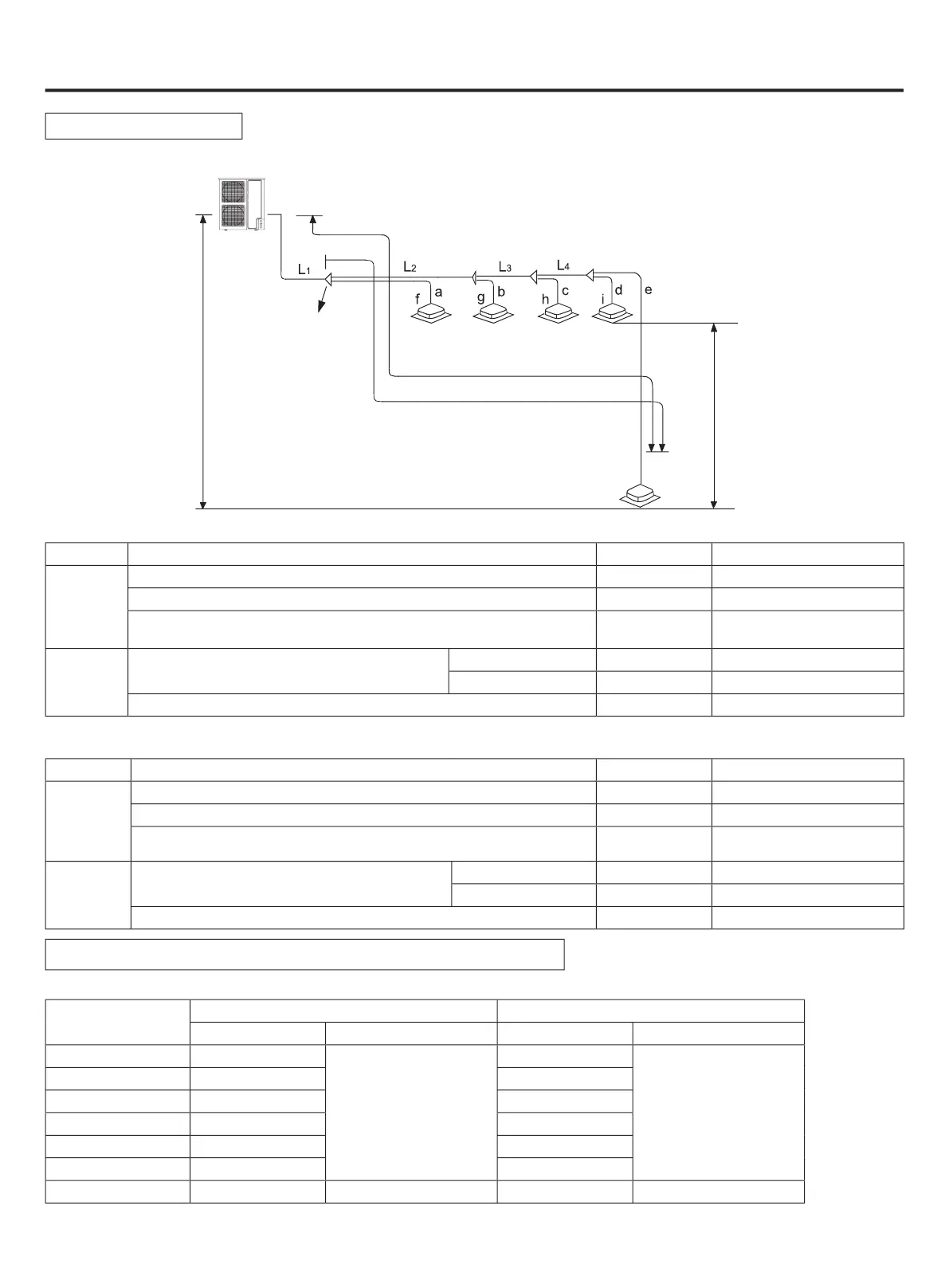

Tubo lungo e dislivello
1. Lunghezza consentita del tubo e differenza di altezza
Valore consentito Parte delle tubazioni
Lunghezza
delle
tubazioni
Lunghezza totale delle tubazioni (lunghezza effettiva) 100m L1+L2+L3+L4+a+b+c+d+e
Tubazione più lunga L 50m L1+L2+L3+L4+e
Lunghezza delle tubazioni dell'unità interna più lontana dal primo tubo
secondario L (*)
30m L2+L3+L4+e
Dislivello
altezza
Dislivello tra unità interna ed esterna H
Sopra l'unità esterna 30m ——
Sotto l'unità esterna 20m ——
Dislivello tra le unità interne H 10m ——
Valore consentito Parte delle tubazioni
Lunghezza
delle
tubazioni
Lunghezza totale delle tubazioni (lunghezza effettiva) 150m L1+L2+L3+L4+a+b+c+d+e
Tubazione più lunga L 70m L1+L2+L3+L4+e
Lunghezza delle tubazioni dell'unità interna più lontana dal primo tubo
secondario L (*)
40m L2+L3+L4+e
Dislivello
altezza
Dislivello tra unità interna ed esterna H
Sopra l'unità esterna 30m ——
Sotto l'unità esterna 20m ——
Dislivello tra le unità interne H 10m ——
Dislivello tra unità interna ed esterna
Dislivello tra le unità
interne
h≤10m
Lunghezza della tubazione più lunga
dopo il primo tubo secondario L
Primo tubo
secondario
Unità esterna
Unità interna
Lunghezza della tubazione più lunga L
A. Unità esterna
Speciche e metodi di connessione dei tubi dell'unità (unità: mm)
Modello
Lato tubo di gas Lato tubo di liquido
Diametro (mm) Metodo di connessione Diametro (mm) Metodo di connessione
Ø15,88
Giunto svasato
Ø9,52
Giunto svasato
Ø9,52
Ø9,52
Ø19.05 Ø9,52
Tipologia AWAU-YCV080-H11: Lunghezza massima e dislivello consentiti per le tubazioni di refrigerante
Tipologia AWAU-YCV150-H11, AWAU-YCV150-180-H13: Lunghezza massima e dislivello consentiti per le tubazioni di
refrigerante
AWAU-YCV080-H11
AWAU-YCV150-H11
Ø19,05
Ø19,05
AWAU-YCV180-H13
AWAU-YCV150-H13
