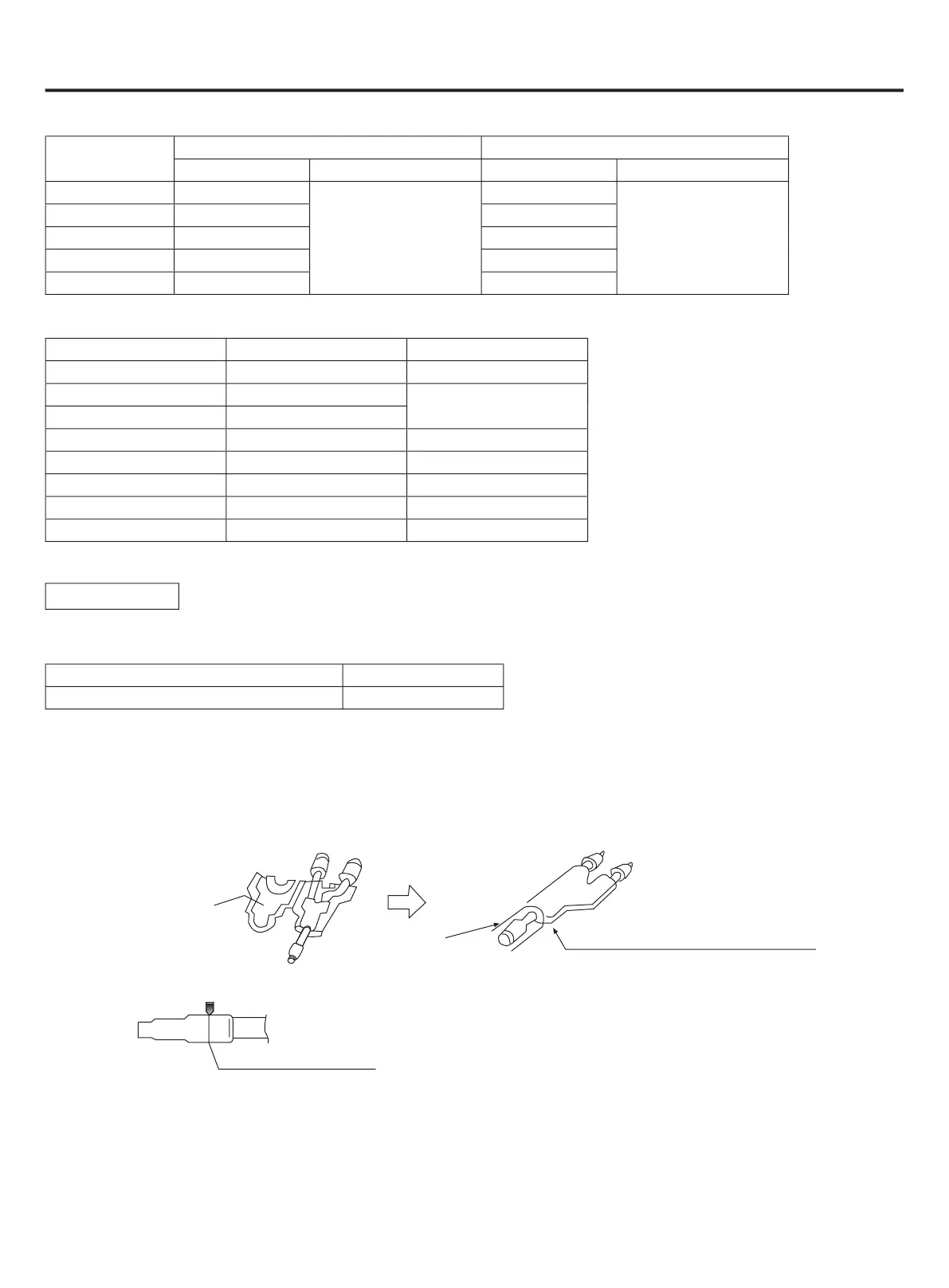

10
B. Unità interna
C. Speciche e coppia dei tubi
Nota: Se il tubo in rame con il diametro esterno di 19,05 è un tubo a bobina, lo spessore deve essere maggiore di 1.1.
Capacità del
modello
Lato tubo di gas Lato tubo di liquido
Diametro (mm) Metodo di connessione Diametro (mm) Metodo di connessione
09 Ø9,52
Giunto svasato
Ø6,35
Giunto svasato
12 Ø12,7 Ø6,35
16 Ø12,7 Ø6,35
18 Ø12,7 Ø6,35
24 Ø15,88 Ø9,52
Diametro (mm) Spessore (mm) Coppia (N.m)
Ø6,35 0,8 16~20
Ø9,52 0,8
40~50
Ø12,7 1,0
Ø15,88 1,0 90~120
Ø19,05 1,0 100~140
Ø22,22 1,1 ——
Ø25,4 1,2 ——
Non minore di Ø28,58 Più di 1,4 ——
Tubi secondari
Tipologia dell'unità esterna
Selezione dei tubi secondari
Nota:
1. Quando si collegano il tubo e l'unità esterna, bisogna prestare attenzione alla dimensione del tubo esterno.
2. Quando si regola il diametro tra i tubi e tra le unità, si deve regolare verso il lato del tubo secondario.
3. Quando la saldatura è dura, è necessario sofare azoto. Altrimenti si potrebbe generare una certa quantità di ossidi
che causeranno gravi danni. Inoltre, per evitare che acqua e polvere penetrino nel tubo, il bordo deve essere rotolato
verso l'esterno.
Totale capacità di unità interne (100W) Modello (opzionale)
Minore di 335
Istruzioni per l’installazione
Lato adesivo
Preparare in loco
Sigillare la giunzione e avvolgere l'isolatore
termico con un nastro adesivo.
Tagliare il tubo con il coltello
Tagliare in mezzo
TAU-335
