11

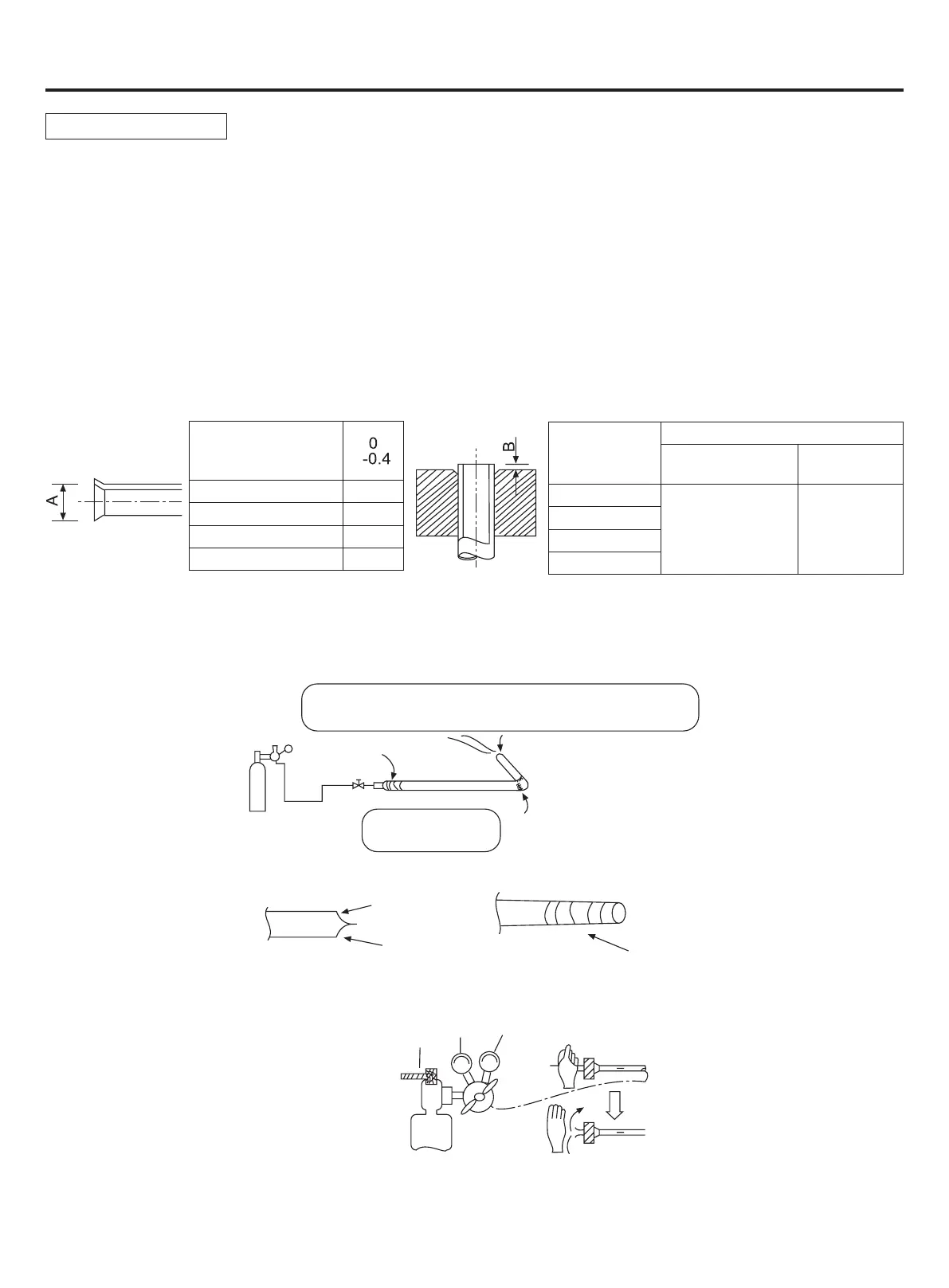

Installazione dei tubi
Durante la connessione delle tubazioni, eseguire le seguenti operazioni:
Non far scontrarsi il tubo e le parti dell'unità.
Durante la connessione dei tubi, chiudere completamente le valvole.
Proteggere le estremità del tubo da acqua e impurità (saldarle dopo schiacciarle o sigillarle con nastro adesivo).
Piegare il tubo con il semi-diametro più grande possibile (oltre 4 volte il diametro del tubo).
La connessione tra il tubo di liquido esterno e il tubo di distribuzione deve essere di tipo svasato. Espandere il tubo con
l'attrezzo speciale per R410A dopo aver installato il dado ad espansione. Tuttavia, se la lunghezza del tubo sporgente è
stata regolata secondo lo scartamento del tubo di rame, è possibile utilizzare lo strumento originale per espandere il tubo.
Siccome l'unità funziona con R410A, utilizzare olio di estere come l'olio di espansione, non olio minerale.
Per la connessione svasata, bisogna eseguire le seguenti operazioni: Quando si collega il tubo di espansione, ssare i
tubi con una chiave doppia. Fare riferimento alle informazioni precedenti per la coppia.
È necessario saldare con una saldatura dura il tubo di gas con il tubo di distribuzione refrigerante dell'unità esterna,
nonché il tubo di distribuzione del refrigerante con il tubo secondario.
Saldare il tubo caricando l'azoto nel frattempo. Altrimenti, una quantità di impurità (una pellicola di ossidazione)
potrebbe intasare il capillare e la valvola di espansione, causando ulteriormente il fallimento mortale.
Proteggere le estremità del tubo per non lasciar entrare acqua e impurità (saldarle dopo schiacciarle o sigillarle con
nastro adesivo).
Il tubo del refrigerante deve essere pulito. L'azoto deve uire sotto una pressione di circa 0,2 MPa e quando si carica
l'azoto, bisogna arrestare manualmente l'estremità del tubo per aumentare la pressione nel tubo e quindi perdere la
mano (nel frattempo arrestare l'altra estremità).
Durante la connessione dei tubi, chiudere completamente le valvole.
Quando di saldare la valvola e i tubi, utilizzare un panno umido per raffreddarli.
Diametro esterno del
tubo
(mm)
A
Ø6,35 9,1
Ø9,52 13,2
Ø12,7 16,6
Ø15,88 19,7
Tubo di espansione: A (mm)
Diametro
esterno del tubo
(mm)
Con tubi duri
Strumento speciale
Per R410A
Il precedente
strumento
Ø6,35
0-0,5 1,0-1,5
Ø9,52
Ø12,7
Ø15,88
Lunghezza sporgente del tubo da espandere: B (mm)
Istruzioni per l’installazione
Sigillare le estremità del tubo con nastro adesivo o il tappo
per aumentare la resistenza, riempire il tubo con azoto.
Solo azoto può
essere utilizzato
Brasatura
<N2>
Sigillo
Nastro adesivo
Piatto
Brasatura
1° lato
Mani
2° lato
Valvola sorgente
0,2MPa
