13
E. Ricarica del refrigerante aggiuntivo
Caricare il refrigerante aggiuntivo allo stato liquido con il manometro.
Se non è possibile caricare completamente il refrigerante aggiuntivo quando l'unità esterna è in arresto, caricarlo in
modalità di prova.
Se l'unità funziona per un lungo periodo in stato di mancanza di refrigerante, il compressore verrà danneggiato.
(la carica deve essere completata entro 30 minuti, specialmente quando si carica il refrigerante con l'unità in funzione).
A. La quantità di carica fuori dalla fabbrica esclude il refrigerante nel tubo.
B. Caricare soltanto l'unità del volume standard di refrigerante (la lunghezza del tubo di distribuzione è 0 m).
Quantità aggiuntiva di carica = lunghezza effettiva del tubo del liquido x quantità aggiuntiva per metro del tubo del liquido
Quantità aggiuntiva di carica = L1 × 0,35 + L2 × 0,25 + L3 × 0,17 + L4 × 0,11 + L5 × 0,054 + L6 × 0,022
L1: lunghezza totale del tubo di liquido da 22,22; L2: lunghezza totale del tubo di liquido da 19,05; L3: lunghezza totale
del tubo di liquido da 15,88
L4: lunghezza totale del tubo di liquido da 12,7; L5: lunghezza totale del tubo di liquido da 9,52; L6: lunghezza totale del
tubo di liquido da 6,35
C. Caricamento di refrigerante e il caricamento aggiuntivo
Nota:
• Per impedire di iniettare oli differenti nel tubo, utilizzare lo strumento speciale per R410A, in particolare per collettore di
manometro e tubo di ricarica.
• Indicare il tipo di refrigerante in colori differenti sul serbatoio. R410A è rosa.
• Non si deve utilizzare un cilindro di carica, perché l'R410A si modicherà durante il trasferimento al cilindro.
• Quando si carica il refrigerante, questo deve essere estratto dal serbatoio allo stato liquido.
• Contrassegnare il volume di refrigerante conteggiato a seconda della lunghezza del tubo di distribuzione sull'etichetta.
La coppia di serraggio sono come nella seguente tabella:
Coppia di serraggio N.m
Albero (corpo della valvola) Tappo (copertura) Dado a T (controllo di giunzione)
Per tubi di gas Minore di 7 Minore di 30 13
Per tubo di liquidi 7,85(MAX15,7) 29,4(MAX39,2) 8,8(MAX14,7)
Istruzioni per l’installazione
Caricamento aggiuntivo di refrigerante per metro (kg / m)
Carica fuori dalla fabbrica
Modello Ø22,22 Ø19,05 Ø15,88 Ø12,7 Ø9,52 Ø6,35
0,35 0,25 0,17 0,11 0,054 0,022 Riferire all'etichetta
GWP: 2088
Il prodotto contiene gas uorurati ad effetto serra e il suo funzionamento si basa su tali gas.
• Il tubo del gas e il tubo di liquidi devono essere isolati termicamente in
modo separato.
• Il materiale per il tubo del gas deve essere capace di resistere a
temperature elevate oltre i 120°C. Per il tubo di liquido, il materiale deve
essere capace di resistere a più di 70°C.
• Lo spessore del materiale deve essere superiore a 10 mm a
temperatura ambiente di 30°C, e quando l'umidità relativa superiore
all'80%, lo spessore del materiale superare i 15 mm.
• Il materiale dovrebbe attaccarsi bene al tubo senza creare spazi vuoti,
deve inoltre essere avvolto con nastro adesivo. Il cavo di collegamento
non può essere unito al materiale di isolamento termico e deve essere
lungo almeno 20 cm.
Isolamento termico
• Durante il funzionamento, il tubo vibrerà, e potrebbe espandersi o restringersi Se non viene ssato, il refrigerante si
concentrerà in una parte no a provocare la rottura del tubo.
• Per evitare pressione al centro, ssare il tubo ogni 2-3 m.
Riparare il tubo di refrigerante

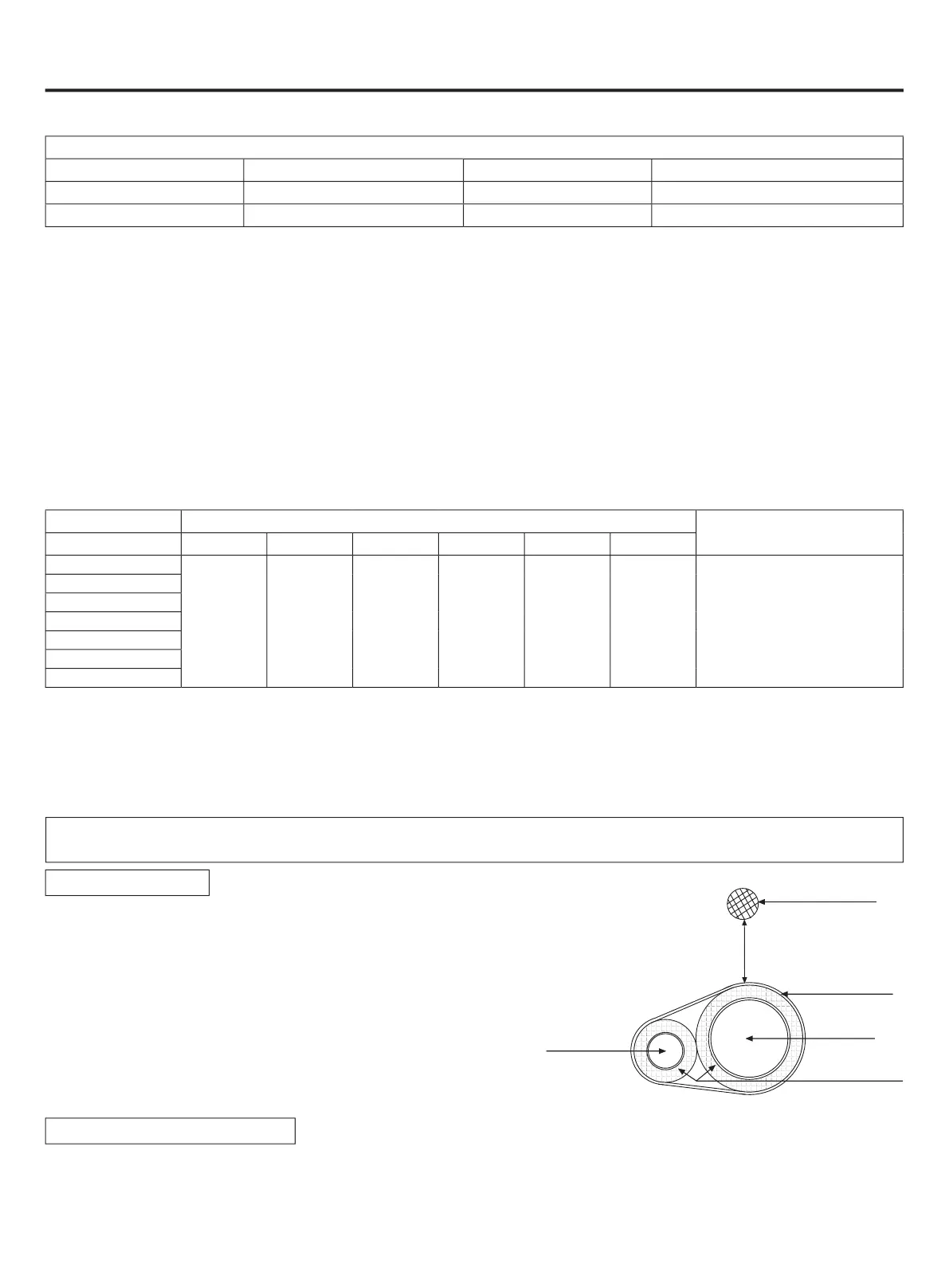

Tubo di
connessione
oltre 20cm
Nastro adesivo
Tubazioni
per gas
Isolante
termico
Tubazioni
per liquidi
AWAU-YCV150-H11
AWAU-YCV180-H13
AWAU-YCV150-H13
AWAU-YCV080-H11
