14

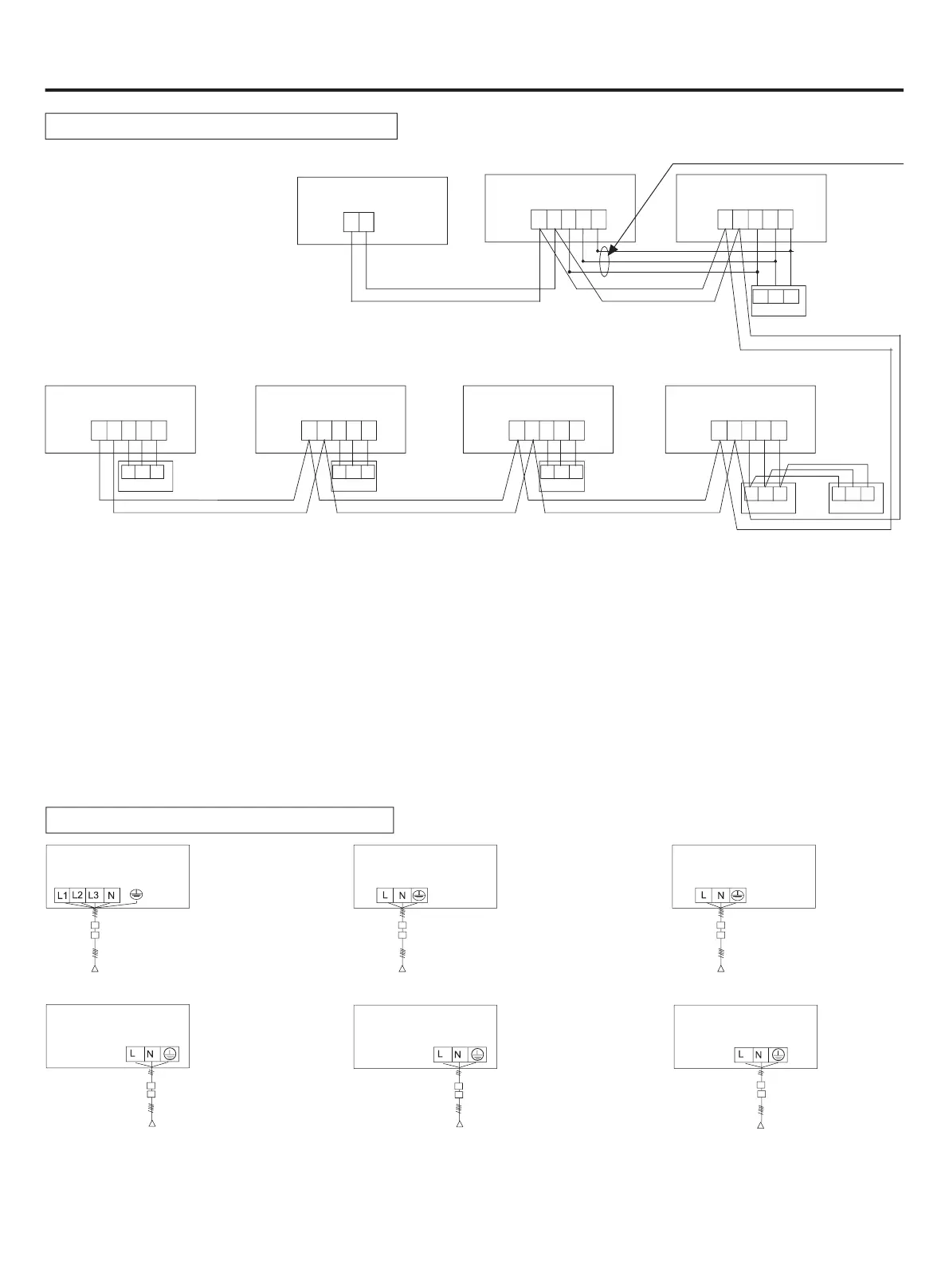

Schema del cablaggio di comunicazione
Le unità esterne e tutti i interni sono legati in parallelo attraverso 2 cavi non polari.
Tre metodi di cablaggio tra comando cablato e unità interna:
A. 1 a molti (controllo di gruppo): un comando cablato controlla 2-16 unità interne, come mostrato nella gura sopra, unità
interna 1-unità interna 2: unità interna 2 è un'unità master a controllo cablato, le altre sono unità secondario a controllo
cablato. Il comando cablato e l'unità interna master (collegato direttamente al comando cablato) sono collegati da 3 cavi
con polarità; l'altra unità interna e l'unità interna principale sono collegati da 2 o 3 li con polarità, cavi polari "B" "C" per
l'unità interna AC, cavi polari "A" "B" "C" per l'unità interna CC.
B. 1 a 1 (un comando cablato controlla 1 unità interna): come mostrato nella gura sopra, le unità interne 3 e 4 e il comando
cablato sono collegati da 3 cavi polari.
C. 2 a 1 (due comandi cablati controllano un'unità interna): come mostrato nella gura sopra, unità interna 6. Entrambi i
comandi cablati possono essere impostati come il comando cablato principale mentre l'altro come il comando cablato
secondario. Il comando cablato principale/secondario e l'unità principale/interna sono collegati da 3 cavi polari.
Se l'unità interna è controllata dal telecomando, è possibile fare riferimento alla "Tabella dell'unità principale di controllo
cablato/unità secondaria di controllo cablato/unità di controllo remoto". A, B, C sulla morsettiera del segnale non hanno
bisogno di cavi e non sono connessi al comando cablato.
Cablaggio elettrico e applicazione
Esterno
Interna 1
Interna 3 Interna 4 Interna 5 Interna 6
Interna 2
Cavo di comunicazione con polarità
*
P Q A B C
P Q A B C
P Q A B C P Q A B C P Q A B C
P Q A B C
A B C
A B C
A B C
A B C
A B C
Cablaggio
Controller
A B C
P Q
Cablaggio
Controller
Cablaggio
Controller
Cablaggio
Controller
Cablaggio
Controller
Cablaggio
Controller
Illustrazione del cablaggio di alimentazione
Interna e l'esterno utilizzano la propria fonte di alimentazione individuale. Tutte le unità interne utilizzano una fonte di
alimentazione. È necessario installare l'interruttore di dispersione e l'interruttore di sovracorrente, altrimenti vi è rischio di
scosse elettriche.
Fonte di alimentazione: 3N~, 380-400V,
50/60Hz
esterna
Fonte di alimentazione: 1PH, 220-230V~, 50Hz
interna 1
(Unità installata sulla
parete)
Fonte di alimentazione: 1PH, 220-230V~, 50Hz
interna 2
(Unità installata sulla
parete)
Fonte di alimentazione: 1PH, 220-230V~, 50Hz
interna 3
(Unità non installata sulla
parete)
Fonte di alimentazione: 1PH, 220-230V~,
50/60Hz
Fonte di alimentazione: 1PH, 220-230V~,
50Hz
Interruttore di errore di messa a terra
Interruttore di circuito
Interruttore di errore di messa a terra
Interruttore di circuito
Interruttore di errore di messa a terra
Interruttore di circuito
Interruttore di errore di messa a terra
Interruttore di circuito
Interruttore di errore di messa a terra
Interruttore di circuito
Interruttore di errore di messa a
terra
Interruttore di circuito
AWAU-YCV150-180-H13
esterna
AWAU-YCV080-H11
esterna
AWAU-YCV150-H11
